小木虫论坛-学术科研互动平台 » 材料区 » 微米和纳米 » 学术讨论 » 用CCD拍照得到一些点，怎么样测量这些点的半高宽呢？
222/3返回列表上一页123下一页
查看: 2082  |  回复: 21
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

kigeon

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
1598908734: 金币+20, ★★★很有帮助 2013-04-10 09:55:23
引用回帖:
10楼: Originally posted by 1598908734 at 2013-04-10 08:48:22
非常谢谢你的建议，是不是就下载一个image J软件，把这个图放进去分析啊？...

对，如其他虫友所说，这个可以用matlab图像处理，也可以用imageJ。如果用imageJ，把图拖进去，crop一下，只留中间亮点（那个深蓝的小点么？），然后通过中心画条直线，再用“analyze”里面“plot profile”看就可以了。
附件是在imageJ里面对你原图什么都不做，就画直线然后看plot profile，中间那个小峰是中心点的。如果你直线只通过中心点，就只有1个峰了。x轴是pix距离，y轴是intensity（灰度）。

Plot of intensity.png
赞一下 回复此楼
11楼2013-04-10 09:11:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1598908734

铁杆木虫 (著名写手)
引用回帖:
11楼: Originally posted by kigeon at 2013-04-10 09:11:52
对，如其他虫友所说，这个可以用matlab图像处理，也可以用imageJ。如果用imageJ，把图拖进去，crop一下，只留中间亮点（那个深蓝的小点么？），然后通过中心画条直线，再用“analyze”里面“plot profile”看就可以 ...

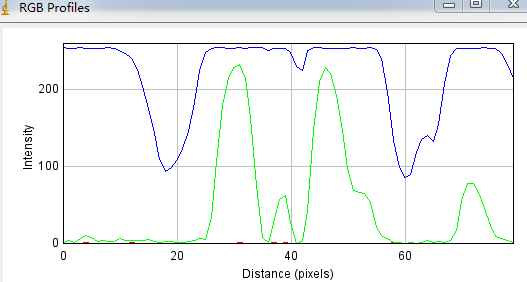

很感谢你，为什么我得到的是还是这种RGB的表示呢？并且在analyze 里没有找到plot profile命名，是在插件用的一个叫Graphics中的RGB profile plot ，

赞一下 回复此楼
12楼2013-04-10 09:54:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kigeon

金虫 (正式写手)
引用回帖:
12楼: Originally posted by 1598908734 at 2013-04-10 09:54:24
很感谢你，为什么我得到的是还是这种RGB的表示呢？并且在analyze 里没有找到plot profile命名，是在插件用的一个叫Graphics中的RGB profile plot ，

...

imageJ版本可能不同，我没有用插件，只是它自带的功能。所以不是特别清楚了，从此图看，绿色这个应该是需要关注的，不知道为什么不是蓝色的线，你的图我看来是蓝色的。你可以试试看把图像先变成8－bit？菜单里有选项变换，那就只有灰色了。
赞一下 回复此楼
13楼2013-04-10 10:33:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风的泪痕

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
1598908734: 金币+10, ★★★很有帮助 2013-04-10 16:10:57
http://rsb.info.nih.gov/ij/  这是image J 的官方下载地址，也可以在这个网站对每个功能进行学习。
用PSF插件就可以得到其半峰宽，等会我把图片发上来
赞一下 回复此楼
大千世界，最难满足的是心，最易伤的也是心，努力学会逻辑
14楼2013-04-10 15:40:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1598908734

铁杆木虫 (著名写手)
引用回帖:
14楼: Originally posted by 风的泪痕 at 2013-04-10 15:40:17
http://rsb.info.nih.gov/ij/  这是image J 的官方下载地址，也可以在这个网站对每个功能进行学习。
用PSF插件就可以得到其半峰宽，等会我把图片发上来

谢谢，那我等着你的插件，我正要测量半峰宽呢，顺便问下，这种测量方法得到的半峰宽精确度有多高？会不会被人质疑呢？
赞一下 回复此楼
15楼2013-04-10 16:12:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

风的泪痕

木虫 (正式写手)
kigeon教你的image J得半峰宽的方法可行。用image J得到的半峰宽精度不高，数剧是可以使用的。
赞一下 回复此楼
大千世界，最难满足的是心，最易伤的也是心，努力学会逻辑
16楼2013-04-10 16:26:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1598908734

铁杆木虫 (著名写手)
引用回帖:
16楼: Originally posted by 风的泪痕 at 2013-04-10 16:26:26
kigeon教你的image J得半峰宽的方法可行。用image J得到的半峰宽精度不高，数剧是可以使用的。

请问 有没有比较精确的测量这个半高宽的方法呢？假如一个象素对应30nm，如果差1-2个象素，就差了比较大了，像我给的这个图中心的那个小点，最大也就200nm左右吧，这样的话，误差就不小了
赞一下 回复此楼
17楼2013-04-10 18:30:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1598908734

铁杆木虫 (著名写手)
引用回帖:
7楼: Originally posted by linkingoo at 2013-04-09 22:16:45
matlab就可以处理吧！将图读取以后，就是一个二维数值阵列，RGB的值介于0-255之间，应该可以通过分析中心部分元素值的加成，来等效相对光强的大小。

你好，我这个图导入到matlab里面显示的是三维的，像300*200*4这样的，假如我要画图的话，只能用RGB中的一种颜色表示，例如这个图我命名为“a”,用语句b=a(:,:,2);imagesc(b);figure(gcf);就可以得到一个二维的数组，值是介于0~255之间的，这里的“2”只相当于取了RGB的某一个通道，也可以是1或3，我能否这样来得到中心小点的直径呢？觉得偏差很大
赞一下 回复此楼
18楼2013-07-01 14:36:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linkingoo

木虫 (正式写手)

副教授
引用回帖:
18楼: Originally posted by 1598908734 at 2013-07-01 14:36:48
你好，我这个图导入到matlab里面显示的是三维的，像300*200*4这样的，假如我要画图的话，只能用RGB中的一种颜色表示，例如这个图我命名为“a”,用语句b=a(:,:,2);imagesc(b);figure(gcf);就可以得到一个二维的数组 ...

RGB图的话  取一个通道指定是不行的 因为图本身是三原色的合成图
个人感觉应该将其转化为灰度图处理，不过从楼上你说的，你应该注意几个问题：
1. 首先是CCD的问题，采集的图像是否可靠，因为CCD它是靠每个点对光的响应来出图的，如果它本身的像素不高，得到的图像要量化地来表征就是不靠谱的；
2.  你的图像素不高，那用数据处理的方法得到的结果存在的偏差势必会很大！
3. 如果你的实验结果能得到提高最好，如果不能得到提高，建议用平均光强而不要用单点光强来表征。
我对图像处理这里涉猎的不多，就提这点建议
赞一下 回复此楼
东北大学-信息科学与技术学院-光纤传感器研究团队，http://faculty.neu.edu.cn/ise/lijin/
19楼2013-07-02 07:42:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

1598908734

铁杆木虫 (著名写手)
引用回帖:
19楼: Originally posted by linkingoo at 2013-07-02 07:42:51
RGB图的话  取一个通道指定是不行的 因为图本身是三原色的合成图
个人感觉应该将其转化为灰度图处理，不过从楼上你说的，你应该注意几个问题：
1. 首先是CCD的问题，采集的图像是否可靠，因为CCD它是靠每个点对光 ...

首先非常谢谢你的建议，你说的平均光强是指把图首先转化为灰度之后，再用平均光强来表征点的大小吗？
赞一下 回复此楼
20楼2013-07-02 08:52:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
