[求助] XY作图

7lgy+0.4y=12lgx-0.154x-233.61
请问 这个方程如何作图呢？用什么软件？谢谢
回复此楼

» 猜你喜欢
1楼 2013-04-08 09:39:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzbean

金虫 (正式写手)
试试Mathmatic吧
赞一下(1人) 回复此楼
2楼2013-04-08 09:48:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ivan0106: 金币+5, ★有帮助 2013-04-08 15:27:10
ivan0106: 金币+7, ★★★很有帮助, 谢谢了 2013-04-09 07:40:41
csgt0: 金币+1, 谢谢 2013-04-09 10:48:39
超越方程，数值解不太好求。
MATLAB的 ezplot函数
Maple的 implicitplot函数
1stopt：
Parameters x[1,10],y;
StepX=10;
PlotFunction 7*log(y)+0.4*y-(12*log(x)-0.154*x-233.61)=0;
都可以试试
赞一下 回复此楼
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
3楼2013-04-08 11:40:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)
★
csgt0: 金币+1, 谢谢 2013-04-09 10:48:45

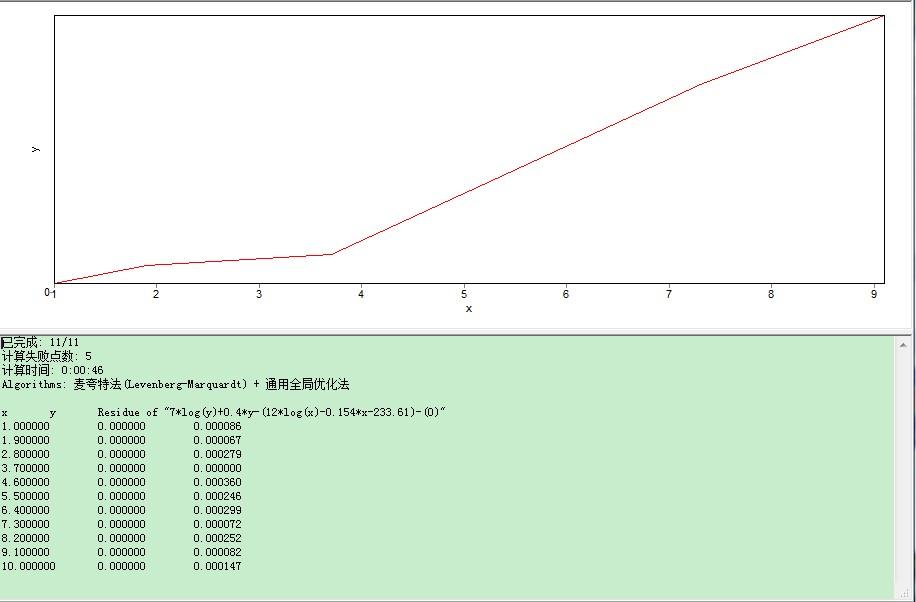

附图3参考一下。

赞一下(1人) 回复此楼
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
4楼2013-04-08 13:21:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ivan0106

木虫 (小有名气)
引用回帖:
4楼: Originally posted by 月只蓝 at 2013-04-08 13:21:58
附图3参考一下。


大侠是用的什么软件呢？
顺便问一下，看大侠的图在x<2的情况下基本就是直线了，在作图时在x<2的范围内是否可以简单的以7lgy=12lgx-233.61来作呢？
能否帮我作一个0.00001%
赞一下 回复此楼
5楼2013-04-08 15:26:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

月只蓝

主管区长 (职业作家)
引用回帖:
5楼: Originally posted by ivan0106 at 2013-04-08 15:26:23
大侠是用的什么软件呢？
顺便问一下，看大侠的图在x<2的情况下基本就是直线了，在作图时在x<2的范围内是否可以简单的以7lgy=12lgx-233.61来作呢？
能否帮我作一个0.00001%<x<0.01%图呢？谢谢...

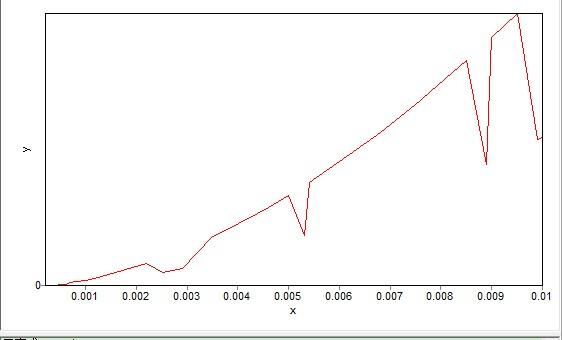

1stopt软件

赞一下 回复此楼
MATLAB、MS小问题、普通问题请发帖求助！时间精力有限，恕不接受无偿私信求助。
6楼2013-04-08 17:07:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ivan0106

木虫 (小有名气)
引用回帖:
6楼: Originally posted by 月只蓝 at 2013-04-08 17:07:46
1stopt软件

...

怎么给你金币呢？仁兄
赞一下 回复此楼
7楼2013-04-08 17:15:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lgycjpcqu

金虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
ivan0106: 金币+8, ★★★很有帮助, 谢谢了 2013-04-09 07:40:23
csgt0: 金币+2, 谢谢 2013-04-09 10:48:58
MATAB结果

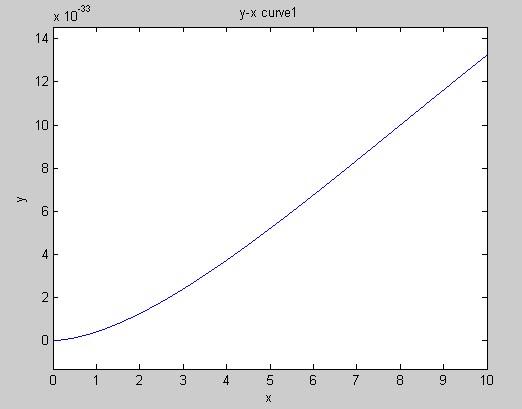

x取0-10时如图y-x1

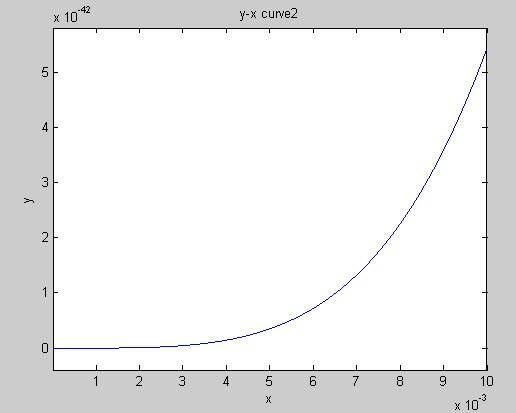

x取.00001-.01时如图y-x2
代码
clear
syms x y
S1=solve('7*log10(y)+0.4*y-(12*log10(x)-0.154*x-233.61)',y);
figure(1)
ezplot(S1,[0 10])
title('y-x curve1')
xlabel('x')
ylabel('y')
S2=solve('7*log10(y)-12*log(x)+233.61',y);
figure(2)
ezplot(S2,[.00001 .01])
title('y-x curve2')
xlabel('x')
ylabel('y')
和前面同学的结果做个对比参考
