应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 交流互助 » 20CrMnMo经渗氮后的心部组织
181/1返回列表
查看: 1680  |  回复: 17
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

aishudechong

铁虫 (小有名气)

[交流] 20CrMnMo经渗氮后的心部组织

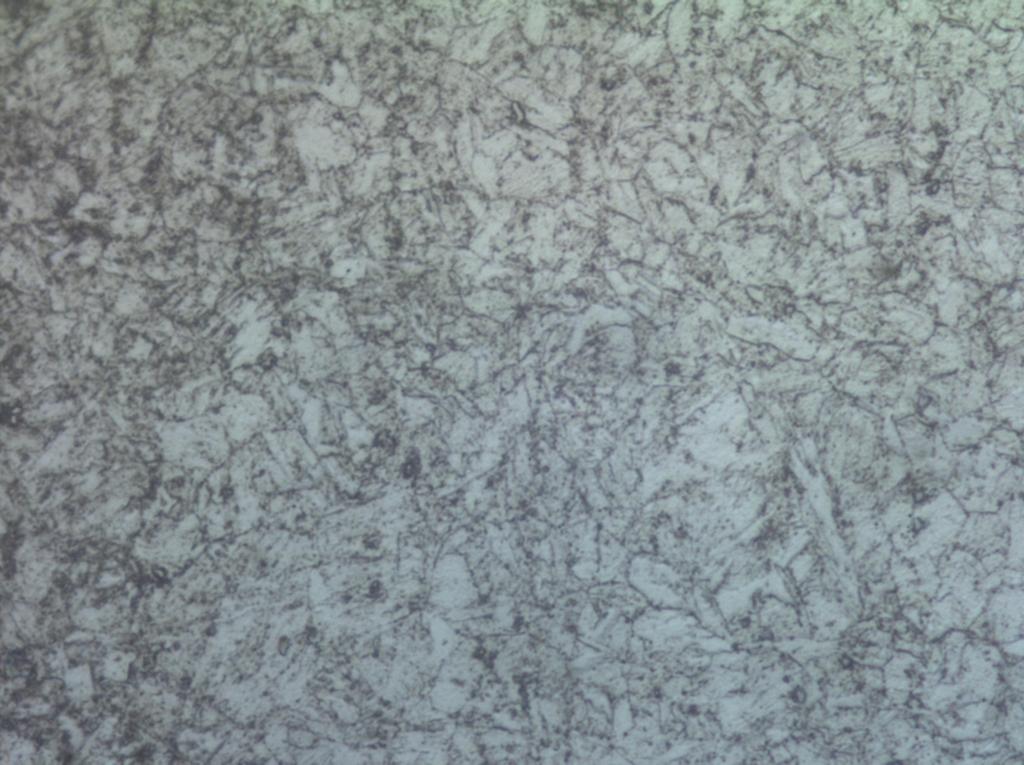

此材料为20CrMnMo，为提高材料的强度和耐磨性能，我们对此先进行碳氮共渗，然后再进行渗氮处理，具体热处理工艺参数不知，因为这是供应商操作的，现在观察心部组织，我有点不太确定到底是什么，我采用HV1进行测试，测试结果分别为279.9,283.4,285.4,292.4,287.5.下图为心部组织1000的图片。

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-04-07 10:44:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
为什么首先进行氮碳共渗处理，后进行渗氮处理，请问下你们表层的强化层厚度多厚？基体这个硬度太低了。
赞一下 回复此楼
2楼2013-04-07 12:12:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by 379357471 at 2013-04-07 12:12:57
为什么首先进行氮碳共渗处理，后进行渗氮处理，请问下你们表层的强化层厚度多厚？基体这个硬度太低了。

因为只有一种热处理工艺满足不了淬硬层要求，我们的零件特别小，要求渗氮层12um。表面硬度850-920.
赞一下 回复此楼
3楼2013-04-07 13:00:56
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
这么低哦
很容易就实现了
普通碳素钢就能实现了
12μm厚的氮化层 很薄嘛
我现在能把45钢的氮化层的厚度做到50μm，硬度能达到1000HV4.9N。
赞一下 回复此楼
4楼2013-04-07 13:05:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
4楼: Originally posted by 379357471 at 2013-04-07 13:05:07
这么低哦
很容易就实现了
普通碳素钢就能实现了
12μm厚的氮化层 很薄嘛
我现在能把45钢的氮化层的厚度做到50μm，硬度能达到1000HV4.9N。

对，但是我们的零件也不能做的太厚，这是一个活塞销，零件尺寸为直径5mm，长度10mm。
赞一下 回复此楼
5楼2013-04-07 13:21:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gjpljc

铜虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aishudechong: 金币+2 2013-04-08 13:32:30
如果先做碳氮共渗，按照正常工艺走的话，心部应该为M或M+B，硬度会达到260HV以上，然后再进行渗氮处理的话，会对心部组织及硬度不产生多大影响。
活塞销考虑到装配是过度配合，要心部要有一定韧性，硬度不可能太高，所以供应商会将工艺温度或时间降低，获得满足心部最低硬度即可。
综上所述，结合图片（不是很清楚）极有可能是大量B+少量M。
赞一下 回复此楼
6楼2013-04-07 22:01:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
你那应该是回火索氏体。
赞一下 回复此楼
7楼2013-04-08 08:39:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
6楼: Originally posted by gjpljc at 2013-04-07 22:01:13
如果先做碳氮共渗，按照正常工艺走的话，心部应该为M或M+B，硬度会达到260HV以上，然后再进行渗氮处理的话，会对心部组织及硬度不产生多大影响。
活塞销考虑到装配是过度配合，要心部要有一定韧性，硬度不可能太高 ...

谢谢，我觉得贝氏体的可能性挺大的，但是马氏体我却没有发现。曾经我看过金相组织文献，有些碳氮化合物会有像上面图中那样的块状凸起。
赞一下 回复此楼
8楼2013-04-08 13:32:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
7楼: Originally posted by 379357471 at 2013-04-08 08:39:41
你那应该是回火索氏体。

你好，这从哪种组织形态判断为回火索氏体呢？
赞一下 回复此楼
9楼2013-04-08 13:33:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aishudechong: 金币+1 2013-04-09 09:40:25
从碳化物，晶粒形貌哦
赞一下 回复此楼
10楼2013-04-08 18:29:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

gjpljc

铜虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aishudechong: 金币+1 2013-04-09 09:41:38
如果是在心部拍的照片的话，不会出现碳氮化合物，但是渗氮过程会对心部及中心位置的组织有一点弱化作用。你可以让供应商留一个渗碳后的件，你做一下对比，观察一下，可能会有少许不同。
赞一下 回复此楼
11楼2013-04-08 23:31:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小小西飞

金虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉是珠光体类物质，索氏体比较有可能

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
12楼2013-04-09 05:42:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mzhyan

至尊木虫 (文坛精英)
blessing
回复此楼
13楼2013-04-09 08:12:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
11楼: Originally posted by gjpljc at 2013-04-08 23:31:44
如果是在心部拍的照片的话，不会出现碳氮化合物，但是渗氮过程会对心部及中心位置的组织有一点弱化作用。你可以让供应商留一个渗碳后的件，你做一下对比，观察一下，可能会有少许不同。

谢谢
回复此楼
15楼2013-04-09 09:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
10楼: Originally posted by 379357471 at 2013-04-08 18:29:01
从碳化物，晶粒形貌哦

如果是回火索氏体，那应该是在铁素体基体上分布这细粒状的渗碳体，这个组织不似以前看到的那样容易区别，现在我纠结的是碳化物颗粒的形态和分布有点困惑我，而且基体有凹凸性和方向性。
赞一下 回复此楼
16楼2013-04-09 09:49:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

379357471

金虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
aishudechong: 金币+2 2013-04-11 10:28:07
aishudechong: 金币+3 2013-04-11 10:41:49
大哥，这是典型的回火索氏体，怎么就成珠光体了呢？有这样的珠光体嘛？好好看书去
赞一下 回复此楼
17楼2013-04-11 08:55:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

aishudechong

铁虫 (小有名气)
引用回帖:
17楼: Originally posted by 379357471 at 2013-04-11 08:55:42
大哥，这是典型的回火索氏体，怎么就成珠光体了呢？有这样的珠光体嘛？好好看书去

谢谢，平时看组织看的也不多，非常典型的还可以确认，如果知道工艺的还可以推理一下，估计组织也差不多了，不知道你所说的书是什么书呢，介绍一下，等下来我好好看看
赞一下 回复此楼
18楼2013-04-11 10:43:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
亦岳986314楼
2013-04-09 08:13   回复
相关版块跳转 我要订阅楼主 aishudechong 的主题更新
181/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[基金申请] 建议基金发布提前给出明确的时间点 +10 kulium 2026-08-21 12/600 2026-08-21 19:46 by kulium
[基金申请] 今日不放榜？网传国自然预计 8 月 27 日可查结果 +15 医学老男孩 2026-08-20 19/950 2026-08-21 18:54 by 医学老男孩
[基金申请] 时间戳又变了 +13 wuchongjun 2026-08-20 19/950 2026-08-21 17:21 by 紫杉醇
[基金申请] filecode，4个jtjc了 +11 ziyangfang 2026-08-19 14/700 2026-08-21 16:51 by applepetty
[基金申请] 让我中一个面上吧！ +11 大萍1987 2026-08-20 13/650 2026-08-21 14:48 by 20120902066
[基金申请] 今天基金会出结果吗？20260819 +15 kkkl_v 2026-08-19 16/800 2026-08-21 11:22 by 365372687
[基金申请] 应该是下周三26日公布了吧？ +4 哈哈蛤？ 2026-08-21 4/200 2026-08-21 10:58 by Vivilian
[论文投稿] 投稿咨询 +5 wwm09 2026-08-17 7/350 2026-08-21 10:11 by 期刊论文帮手
[基金申请] 基金啊基金 +4 longfie172 2026-08-20 4/200 2026-08-21 08:58 by mark mao
[基金申请] 放榜前的不淡定 40+4 snowwithsea 2026-08-19 13/650 2026-08-21 08:30 by 北京莱茵编辑
[基金申请] 时间戳今天，20号变了 +4 archvillain 2026-08-20 4/200 2026-08-21 08:10 by gatelove
[基金申请] 估计是周四 +3 archvillain 2026-08-18 3/150 2026-08-21 01:48 by jnhyjjm
[基金申请] 今天系统多次维护，明天很可能放榜！ +10 zju2000 2026-08-16 11/550 2026-08-20 20:02 by cl479861084
[基金申请] 重要消息，中午系统在维护 +11 yuleib84 2026-08-18 12/600 2026-08-20 11:09 by xskun
[基金申请] 今天放榜吗？ +14 布布和一二 2026-08-19 15/750 2026-08-19 18:07 by gltch
[基金申请] 2027广东省杰青 +4 奶牛小黑 2026-08-15 10/500 2026-08-19 11:02 by wanfengnew
[基金申请] 朋友圈看到的 +6 wangzilk 2026-08-18 8/400 2026-08-19 10:55 by Haru815
[基金申请] 明天放榜？ +5 Shxjjxjkx 2026-08-18 5/250 2026-08-18 18:14 by -大大大大大-
[基金申请] 今天维护系统维护 祝所有人 高中 +8 gjjjzhong 2026-08-18 9/450 2026-08-18 13:01 by 家与远方
[基金申请] 93BebMhtakh前后11位开头都是大写 +4 且听虎啸 2026-08-17 5/250 2026-08-18 00:49 by 蔡棒棒菂
信息提示
关闭
请填处理意见
关闭
