[求助]
PIV大神救救我吧！！！
|
|

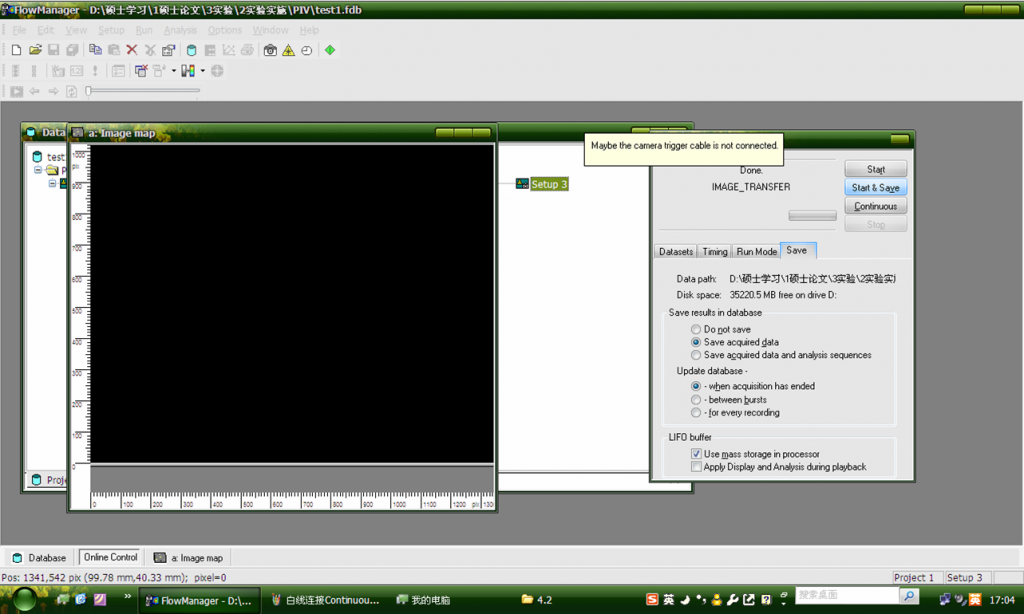

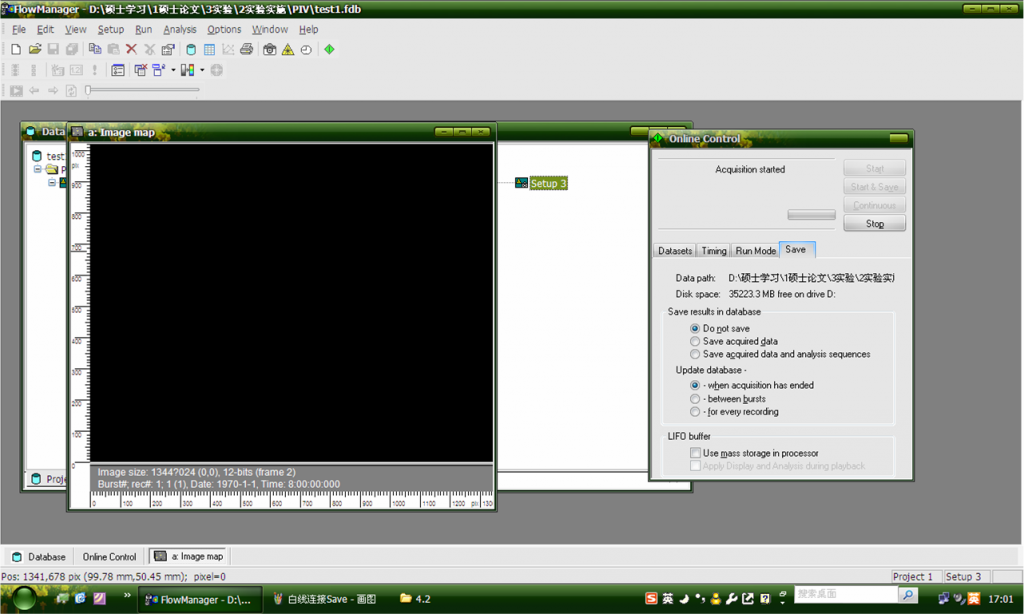

目前正要用PIV（Particle Image Velocimetry）进行毕业论文的实验，谁料想PIV脾气如此之大，遇到问题久而未决，影响实验进程，搞得心情也很糟糕，现在每天想的都是怎样尽快把这问题给解决。跪求PIV高人指点，感激不尽！！！！问题如下： 对建好的setup进行Online Control的时候，在continuous和start&save两种模式下ImageMap窗口都不显示图像（Frame1 和Frame2均不显示），在start&save模式下还会报错“Image Transfer”，解释为“Maybe the camera trigger cable is not connected ”,但在continuous模式下则没有这个错误。我把PIV处理器接了个显示器，显示在con.模式下已经开始采集信息，计数可以一直进行，但没有图像显示，而在start&save模式下开始工作后采集计数最多到3，然后就停止，同时原来的显示器就报出上面的错误。具体见附件截图。 这台PIV是丹麦Dantec公司的产品，配套软件为FlowManager，05年购置，听说之前几年就小毛病不断。前段时间开始要做实验了，碰巧公司售后来学校这边，顺便就给检查了下，当时用的是好好的。后来由于要调整设备位置，重新接了一次线，之后就出现这些问题。不知有没有高手碰到过，跪求指点啊！！！  continuous.png  save.png |
回复此楼» 猜你喜欢
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有4人回复
-
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急
已经有4人回复
-
售SCI一区T0P文章，我:8.O.55.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI文章，我:8O.5.5.1O.54,科目全,可十急
已经有3人回复
-
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急
已经有3人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有4人回复
-
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急
已经有3人回复
-
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急
已经有3人回复
不锈蝙蝠
金虫 (正式写手)
懵懂者
- 应助: 2 (幼儿园)
- 金币: 1145.9
- 散金: 10
- 红花: 8
- 帖子: 338
- 在线: 196.8小时
- 虫号: 1208386
- 注册: 2011-02-21
- 性别: GG
- 专业: 河流海岸动力学与泥沙研究
2楼2013-04-08 12:41:47
不锈蝙蝠
金虫 (正式写手)
懵懂者
- 应助: 2 (幼儿园)
- 金币: 1145.9
- 散金: 10
- 红花: 8
- 帖子: 338
- 在线: 196.8小时
- 虫号: 1208386
- 注册: 2011-02-21
- 性别: GG
- 专业: 河流海岸动力学与泥沙研究
★ ★ ★ ★ ★ ★ ★ ★ ★ ★
leongoall: 金币+10, 鼓励分享自身经验！ 2013-04-09 03:48:07
leongoall: 金币+10, 鼓励分享自身经验！ 2013-04-09 03:48:07
|
应版主建议，我叙述一下这次问题的解决过程。 其实问题很简单，就是Trgger Cable出现了连接问题，换上一根备用Cable就一切正常了。困难在于问题的发现和对困难的预估。 在问题出现初期，我们调试了很多参数，都没有解决，甚至还出现了其他问题。时间越久就越觉得问题严重，尤其是联系了公司售后也没有查出问题所在，所以心里就越发没有底了。后来，平静下来想想，仪器出现问题，尤其是提示了硬件问题的，当然应该先从硬件入手检查。所以我就将CCD上的Trigger Cable、Power Cable等分别拆下来，观察变化，结果当拆掉Trigger Cable时与连接时没有区别，其他则会变成其他问题，所以我就很确定是硬件问题了。 |
3楼2013-04-08 14:20:23
