[求助] niquyst 阻抗复平面图拟合在低频端偏差大，咋办？

高手，Niquyst 阻抗复平面图 拟合在低频端偏差大，咋办？
回复此楼

» 收录本帖的淘帖专辑推荐

常见的相关实验现象分析

» 猜你喜欢
i_come_from_the_village
1楼 2013-04-05 20:23:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
wwmwwm(yanbo1986代发): 金币+2, 感谢应助。 2013-04-05 22:21:00
低频段阻抗谱受样品稳定性影响很大，因此，有些样品低频段阻抗谱数据也就不太规则。如果拟合的误差很大，只有选择试不同的等效电路，一般而言，总能找到一个拟合误差相当小，也基本符合电极过程的等效电路的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-04-05 20:44:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwmwwm

银虫 (正式写手)

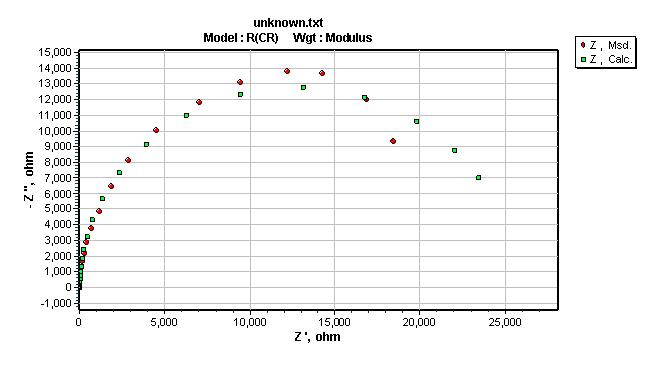

这是我的图 Rt的误差达17%
如何将它降到10%以下？

赞一下 回复此楼
i_come_from_the_village
3楼2013-04-05 21:20:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwmwwm

银虫 (正式写手)

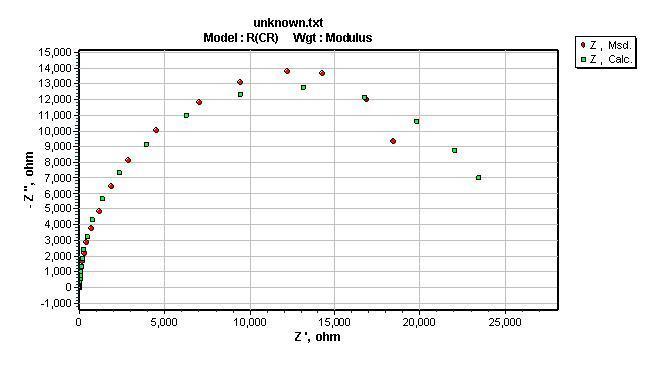

upload again the graph

赞一下 回复此楼
i_come_from_the_village
4楼2013-04-05 21:27:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

把你的等效电路中的C 换成Q再试一试，看误差如何。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
5楼2013-04-05 22:22:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiandan

至尊木虫 (职业作家)

木虫一员

【答案】应助回帖

感谢参与，应助指数 +1
还是换个等效电路试试吧，这个肯定不成
赞一下 回复此楼
生命不息，奋斗不止
6楼2013-04-06 15:34:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwmwwm

银虫 (正式写手)
我把所有的可选电路（简单一些的）都试了，就上图的最逼近了，但是误差还很大。咋办？
赞一下 回复此楼
i_come_from_the_village
7楼2013-04-06 15:52:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwmwwm

银虫 (正式写手)
引用回帖:
5楼: Originally posted by Jackcd12 at 2013-04-05 22:22:54
把你的等效电路中的C 换成Q再试一试，看误差如何。

我93种现有等效电路全试过了，觉得（R（CR））比较好了，但仍不理想，咋办？
JJackcd,  求教了。
赞一下 回复此楼
i_come_from_the_village
8楼2013-04-06 17:26:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

你下的功夫真大哈，你用的什么软件在拟合，你觉得比较好的拟合的误差是多大？一般，在10%以内是可以接受的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
9楼2013-04-06 17:30:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wwmwwm

银虫 (正式写手)
引用回帖:
9楼: Originally posted by Jackcd12 at 2013-04-06 17:30:36
你下的功夫真大哈，你用的什么软件在拟合，你觉得比较好的拟合的误差是多大？一般，在10%以内是可以接受的。

我用的ZSimpWin软件，第三个R的误差为17%，前二个小于10%，如何进行下去？ Jackcd12, 再求教。
原始数据如下：
freq           Z'        z''
100000        14.833        -17.368
74371        17.807        -15.429
55311        18.508        -14.205
41136        17.481        -13.23
30593        16.324        -11.431
22752        16.052        -9.0653
16921        16.385        -6.763
12584        13.412        -2.1138
9359.6        9.2718        0.3054177
6960.9        5.0997        0.9747605
5176.9        8.6654        1.3459
3850.1        12.556        2.1526
2863.4        16.602        3.6056
2129.6        16.98        5.8253
1583.8        17.2        8.1771
1177.9        16.982        10.71
876.03        16.47        13.271
651.52        13.212        13.229
484.54        10.442        13.172
360.36        8.4126        13.412
268.01        8.793        18.138
199.32        9.3608        24.214
148.24        10.637        33.761
110.24        11.741        43.461
81.993        13.286        57.415
60.98        15.229        76.139
45.351        17        101.8
33.729        19.206        135.04
25.084        22.579        177.13
18.656        27.699        235.8
13.874        35.283        311.23
10.318        47.925        414.18
7.6743        64.278        548.52
5.7075        90.962        730.7
4.2447        121.72        960.03
3.1569        168.53        1252
2.3478        228.51        1632.4
1.7461        341        2180.2
1.2986        494.42        2839
0.9658162        787.92        3755.3
0.7182937        1222.3        4856.2
0.534207        1947.6        6415.6
0.3972987        2938.5        8054.6
0.2954777        4598.3        9983.1
0.2197517        7097.5        11724
0.163433        9493.8        13006
0.1215479        12270        13738
0.0903972        14271        13585
0.0672299        16848        11955
0.05        18439        9271.6
