[求助]
有牙轮钻头网格划分及边界条件设置
|
|

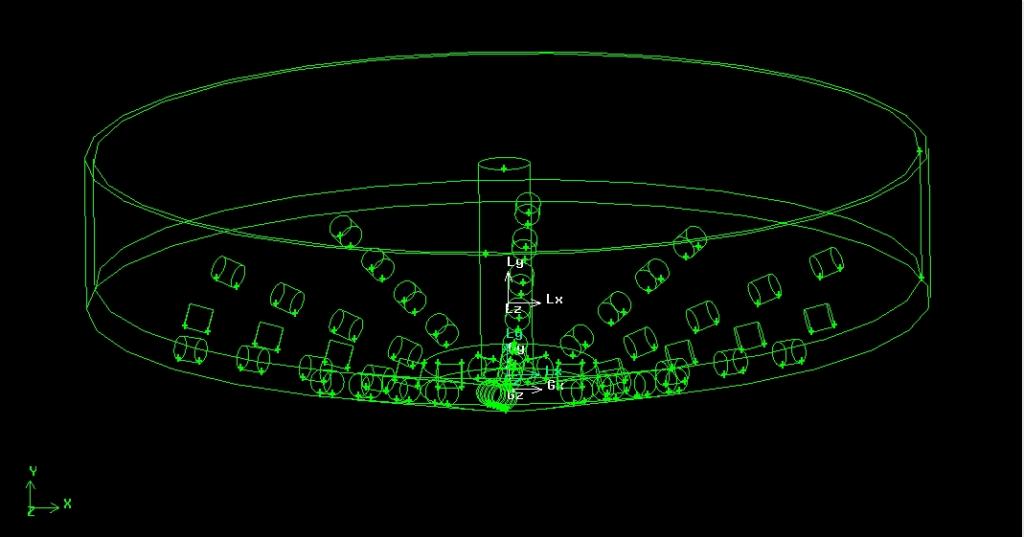

各位大师们，求指导。钻头模型如图1，图2所示，井壁为图中外围圆台+圆柱部分，内侧为钻头和牙轮（图中小圆柱）模型。液流从钻头和井壁环形空间进入，由钻头中间排渣口排出。井壁直径为9.8m，钻头直径为9.6m，牙轮直径为280m。在gambit中拿外面的体1减去里面的牙轮和钻头，都不保存。网格划分怎么处理？直接选体网格偏斜太严重。 边界条件设置如下：环形入口设为速度入口，排渣出口设为速度出口（有点怀疑啊别人都设的压强出口，但是如何保证内部流量守恒的呢？），定义外面的体1减去里面的牙轮和钻头fluid1，MOVING MESH 旋转速度为8rpm，排渣管fluid2 旋转速度为8rpm，然后钻头和牙轮相对fluid1旋转速度为0，排渣管侧面相对fluid2旋转速度为0.井壁旋转速度都直接定义为绝对旋转速度为0，（以前选择静止壁面输出速度不为0，估计是网格划分问题）。求各位指导，问题解决，追加10金币啊，万分感谢  1.jpg  2.jpg |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : youyanlunzuantou.jpg
- 附件 2 : 2.jpg
2013-03-31 07:59:12, 216.82 K
2013-03-31 08:00:41, 112.72 K
