[交流] 离散相粒子被壁面捕捉，在连续相中的停留时间问题

模拟的是异质夹杂粒子在熔体中运动轨迹

模型简介：
熔体由inlet面进入容器，由outlet面流出容器（图1）；

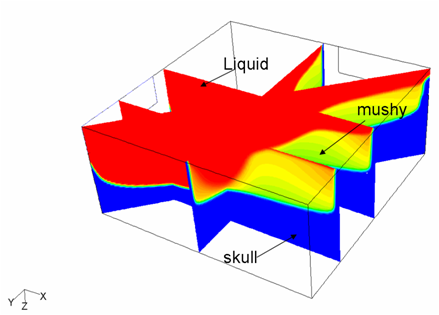

由于容器壁面温度较低，致使熔体凝固，紧接容器壁面处形成凝壳skull（固体），凝壳与液态熔体直接有半凝固的糊状区mushy；（图2）
由于糊状区粘度较大，对随熔体进入容器的密度较大的异质粒子（离散相粒子）有捕捉作用
计算结果：

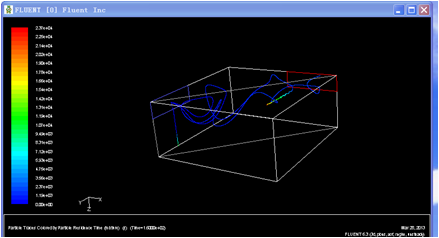

液态熔体密度3636kg/m3, 异质粒子16000kg/m3(钨的密度)，研究不同直径(直径为0.5e-6m,1e-6m,5e-6m)的异质粒子在熔体中的运动轨迹，如图3所示

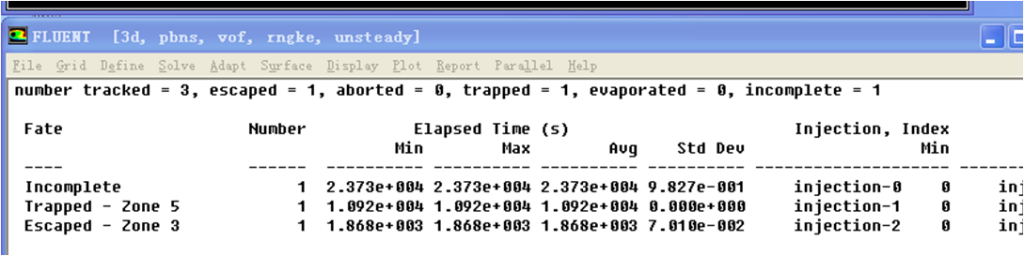

三种粒子各自fate：如图4所示，其中直径5e-6m的粒子被捕捉，0.5e-6m的粒子从outlet面流出容器
问题：
被捕捉的直径为5e-6m的粒子在熔体中的停留时间1.092e+4秒，这与实际不符合，实际零点几秒就被捕捉了

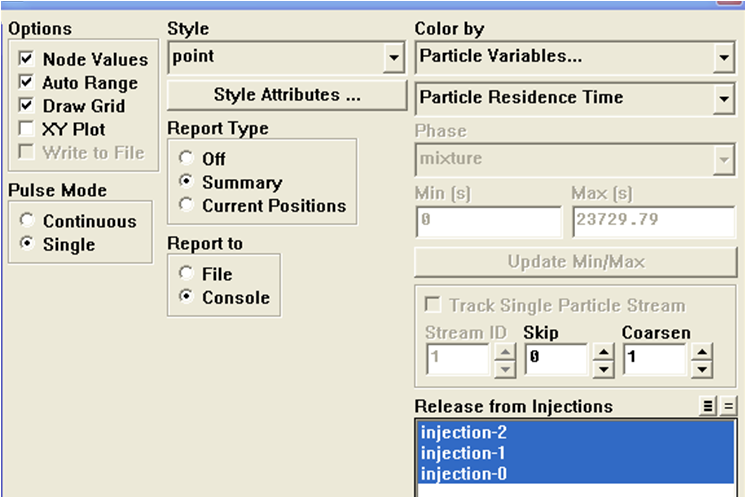

想问：1.被捕捉的粒子在连续相的停留时间应该怎么查询？是如图5所示吗
      2.在此显示的时间1.092e+4秒，到底是什么值？感觉着像是连续性和离散相耦合计算的时间

谢谢回复！！













回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-03-29 11:02:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
并且上述结果考虑了连续相和离散相相互作用，连续相计算8步离散相迭代1次；
总共计算了48步

[ Last edited by xuxia8495 on 2013-3-29 at 11:13 ]
赞一下 回复此楼
2楼2013-03-29 11:12:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ieguest1

至尊木虫 (文坛精英)
★
xuxia8495(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-03-29 20:17:16
祝福楼主
回复此楼
7楼2013-03-29 11:50:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huigoo

木虫之王 (文坛精英)
★
xuxia8495(金币+1): 谢谢参与
离散迭代？
回复此楼
11楼2013-03-29 12:18:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yaoyao145

木虫之王 (文学泰斗)
★
xuxia8495(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-03-29 20:19:19
太复杂了 搞不懂
回复此楼
24楼2013-03-29 14:42:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

JAMES2.0

铁杆木虫 (著名写手)
★
xuxia8495(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-03-29 20:19:58
精诚所至，金石为开
赞一下 回复此楼
30楼2013-03-29 19:32:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

userhung

禁虫 (文学泰斗)
★ ★
xuxia8495(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与！ 2013-03-29 20:20:09
http://muchong.com/bbs/viewthread.php?tid=4956288
赞一下 回复此楼
31楼2013-03-29 19:41:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mlanqiang

木虫之王 (文学泰斗)
★
xuxia8495(金币+1): 谢谢参与
xiegangmai: 金币-2, 专业版块，请勿灌水 2013-03-30 08:51:08
blessing
回复此楼
38楼2013-03-29 21:22:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

易偿赠礼

银虫 (小有名气)
★ ★
xuxia8495(金币+1): 谢谢参与
xiegangmai: 金币+1, 谢谢参与！ 2013-03-30 22:18:59
1.是图5显示的那样
2.时间为粒子在流体区域内停留的时间吧。
赞一下 回复此楼
43楼2013-03-30 09:02:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
引用回帖:
43楼: Originally posted by 易偿赠礼 at 2013-03-30 09:02:30
1.是图5显示的那样
2.时间为粒子在流体区域内停留的时间吧。

谢谢你！
应该如此。
但计算的结果又确实与实际不符，估计是哪错了，我再检查下
赞一下 回复此楼
44楼2013-03-30 09:48:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
引用回帖:
11楼: Originally posted by huigoo at 2013-03-29 12:18:51
离散迭代？

就是考虑了连续相和离散相的耦合作用
赞一下 回复此楼
45楼2013-03-30 09:49:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuxia8495

银虫 (小有名气)
引用回帖:
31楼: Originally posted by userhung at 2013-03-29 19:41:46
http://muchong.com/bbs/viewthread.php?tid=4956288

请问你发这链接是想说明什么问题呢

钨在熔体中不溶解，就不存在质量交换问题；
再者，离散相颗粒量很少，与连续相的能量交换我也可以忽略的
赞一下 回复此楼
46楼2013-03-30 09:55:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
