[求助] 体网格划分

小弟刚学ANSYS，进行网格划分遇到困难，里面经常用到mesh200虚拟单元，我知道它对结果没有影响，可是在网格划分的时候怎么用它呢？而且它经常在体sweep的时候用到，我不会，希望各位师兄师姐帮忙解答，谢谢

尽量详细点，谢谢啦




回复此楼

» 猜你喜欢
恒
1楼 2013-03-28 20:53:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有1个 )

sutengfeijd

新虫 (小有名气)
sutengfeijd: 回帖置顶 2013-08-04 09:33:05
引用回帖:
10楼: Originally posted by zf_1219 at 2013-04-01 16:48:44
楼主，你的网格是怎么划分的呢？我的模型也是从长方体上扣掉了一个小孔，然后划分网格是就出现了错误"volume 3 has invalid topology for mapped brick meshing".我是用meshtool划分网格的 我也是刚接触a

先映射面，再扫掠体。




赞一下 回复此楼
恒
12楼2013-04-02 09:26:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

sutengfeijd

新虫 (小有名气)

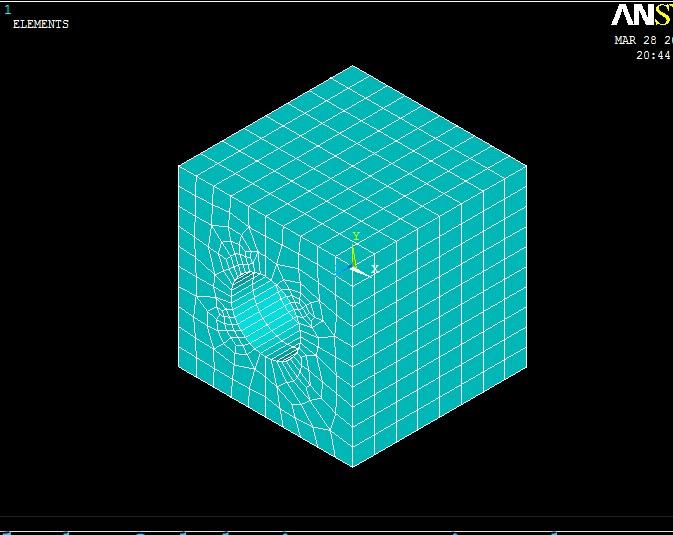

想得到上面那个划分结果。呵呵
赞一下 回复此楼
恒
2楼2013-03-28 20:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
先前的步骤建模是，mesh200,和solid45.
画体block，去掉两个圆柱，用工作坐标面切分所得体积，现在划分左部分时不会了。

赞一下 回复此楼
恒
3楼2013-03-28 21:23:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
引用回帖:
3楼: Originally posted by sutengfeijd at 2013-03-28 21:23:47
先前的步骤建模是，mesh200,和solid45.
画体block，去掉两个圆柱，用工作坐标面切分所得体积，现在划分左部分时不会了。

...

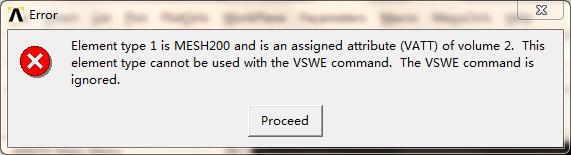

总出现此错误，为什么呢？

赞一下 回复此楼
恒
4楼2013-03-30 12:08:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

拂动杨柳的风

金虫 (正式写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
sutengfeijd: 金币+1, ★有帮助 2013-03-30 21:39:46
xiegangmai: 金币+1, 谢谢参与！ 2013-04-01 21:49:04
用workbench吧，画网格比这个强大得多。
赞一下 回复此楼
5楼2013-03-30 20:41:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
引用回帖:
5楼: Originally posted by 拂动杨柳的风 at 2013-03-30 20:41:48
用workbench吧，画网格比这个强大得多。

谢谢帮助，我刚刚学习ANSYS软件，主要用来模拟材料在焊接中的各种参数，但现在建模后网格划分就划不明白了，你说的那个，我没接触过，我看看吧。谢谢了。
赞一下 回复此楼
恒
6楼2013-03-30 21:34:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
引用回帖:
2楼: Originally posted by sutengfeijd at 2013-03-28 20:57:10
想得到上面那个划分结果。呵呵

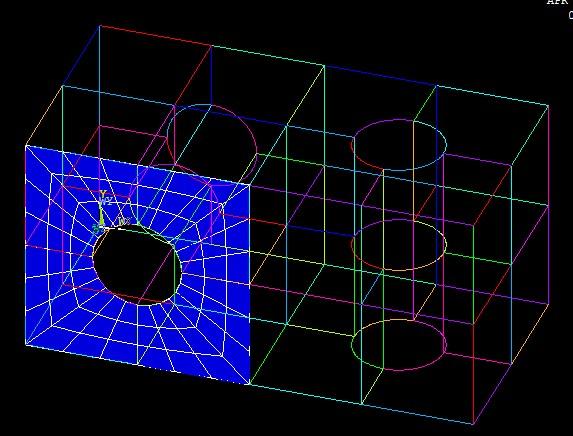

网格划分已经完成了，建模后把模型分成图中各个小块，可用VSUW完成。然后AMAP分别划分图中前面左半部分面上的四个小面，再进行vsweep步骤就好了。右边照此方法就好了。希望对新手有用。

小弟在此向大侠们求助！
对三维体网格划分后细化及过渡网格划分的步骤。因为我做的那些，要不做不出来，要不跟映射一个样子，没有过渡部分。原来看过别人说方法和做面的一样，我会面的，但体的始终做不出来，希望大侠们不吝指教！

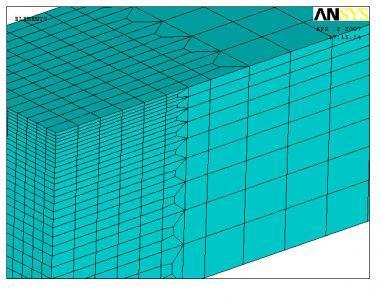

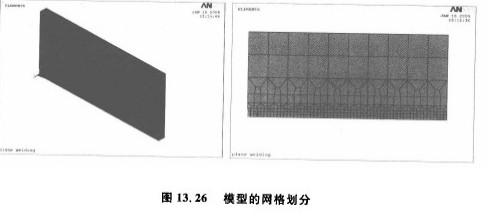

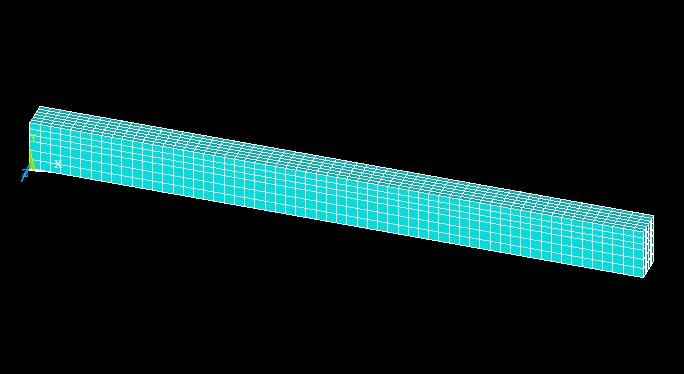

前两个是不成功的图形，后面是想得到的。谢谢！













赞一下 回复此楼
恒
7楼2013-03-30 22:20:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

水妖姬

银虫 (初入文坛)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
sutengfeijd: 金币+1 2013-03-31 18:44:10
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-04-02 23:56:22
新手的话真心推荐WORKBENCH呢，那个自带的网格划分相当强大了，直接一步到位，随便找本书就行，找不到书的话网上找个官方的培训教程也行啊，而且你的图形这么规整，保证不用一天就都学会了
赞一下 回复此楼
8楼2013-03-31 16:48:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sutengfeijd

新虫 (小有名气)
引用回帖:
8楼: Originally posted by 水妖姬 at 2013-03-31 16:48:09
新手的话真心推荐WORKBENCH呢，那个自带的网格划分相当强大了，直接一步到位，随便找本书就行，找不到书的话网上找个官方的培训教程也行啊，而且你的图形这么规整，保证不用一天就都学会了

衷心谢谢！
回复此楼
恒
9楼2013-03-31 18:43:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zf_1219

金虫 (正式写手)
楼主，你的网格是怎么划分的呢？我的模型也是从长方体上扣掉了一个小孔，然后划分网格是就出现了错误"volume 3 has invalid topology for mapped brick meshing".我是用meshtool划分网格的 我也是刚接触ansys软件
赞一下 回复此楼
10楼2013-04-01 16:48:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
