[求助] 极板放电导致DA芯片被烧

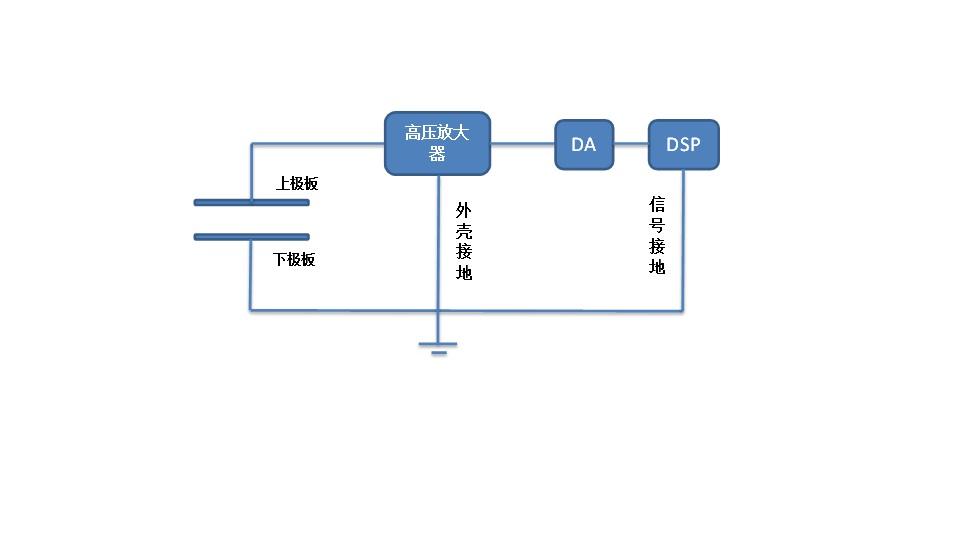

求助关于电极板之间放电会导致DA芯片被烧坏的问题。图中上下极板之间在正常工作时的电压在15KV左右，高压放大器限流为20KV，所有的接地都是汇总后通过同一点接地，一旦极板间放电DA芯片就会被烧坏，即使在DA与高压放大器之间加上电压跟随器也没有起到作用。
  那位大神可以给予解释并给出解决方案？

回复此楼

» 猜你喜欢
1楼 2013-03-28 20:20:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)
这属于ESD放电问题，有两个途径打坏DA：强电场，电弧；
1.DA到高压放大器引线加长，远离极板和高压放大器，防止高压对DA放电。
2.DA到高压放大器连线到地加TVS管或者齐纳二极管：嵌位，或用光耦隔离。
赞一下(1人) 回复此楼
2楼2013-03-29 00:09:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tunyunlei

木虫 (小有名气)
引用回帖:
2楼: Originally posted by feng_zc at 2013-03-29 00:09:32
这属于ESD放电问题，有两个途径打坏DA：强电场，电弧；
1.DA到高压放大器引线加长，远离极板和高压放大器，防止高压对DA放电。
2.DA到高压放大器连线到地加TVS管或者齐纳二极管：嵌位，或用光耦隔离。

如果DA和高压放大器之间加一个电压跟随器是不是没有作用？
赞一下 回复此楼
3楼2013-03-29 15:18:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

傻娃

木虫 (知名作家)

【答案】应助回帖

高压放大器使用高压隔离放大器就可以了，ST，TI都有相应器件
赞一下 回复此楼
当一个人没有问题的时候，就是他最无知之时
4楼2013-05-21 22:09:00
