[求助] 加载函数边界后数据是错误的



L11是热流密度条件，建了函数如下：

M0=asin((r*{x}-d*sqrt({x}^2+d^2-r^2))/({x}^2+d^2))
M1=sin({M0})/(r*tan({M0})-{x}/cos({M0}))
M2=asin((r*(s-{x})-d*sqrt((s-{x})^2+d^2-r^2))/((s-{x})^2+d^2))
M3=sin({M2})/((s-{x})/cos({M2})-r*tan({M2}))
M4=(r/tan({M0})-d/sin({M0}))*{M1}/tan({M0})+(r/tan({M2})-d/sin({M2}))*{M3}/tan({M2})
grad_x={M4}/2*q1

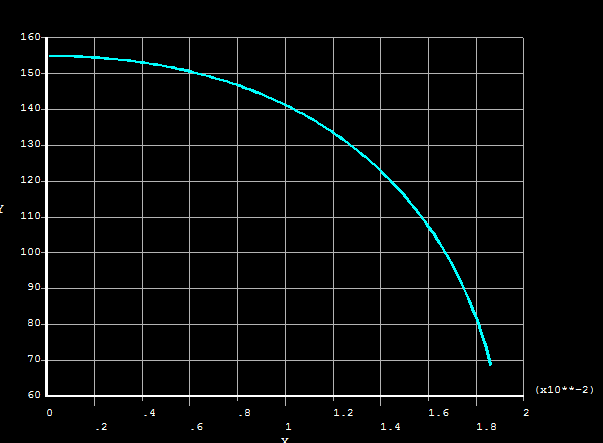

此函数在函数编辑器中经检验正确，曲线为：


但是Load函数后，还未加载到对应的L11时，就已经形成了对应的数据，请各位大侠不吝赐教啊！！着急

*DEL,_FNCNAME
*DEL,_FNCMTID
*DEL,_FNC_C1
*DEL,_FNC_C2
*DEL,_FNC_C3
*DEL,_FNCCSYS
*SET,_FNCNAME,'ht_rad'
*DIM,_FNC_C1,,1
*DIM,_FNC_C2,,1
*DIM,_FNC_C3,,1
*SET,_FNC_C1(1),0.019
*SET,_FNC_C2(1),0.0674
*SET,_FNC_C3(1),155000
*SET,_FNCCSYS,1
! /INPUT,grad_rad.func,,,1
*DIM,%_FNCNAME%,TABLE,6,339,1,,,,%_FNCCSYS%
!
! Begin of equation: {M3}/2*q1/r
*SET,%_FNCNAME%(0,0,1), 0.0, -999
*SET,%_FNCNAME%(2,0,1), 0.0
*SET,%_FNCNAME%(3,0,1), %_FNC_C1(1)%
*SET,%_FNCNAME%(4,0,1), %_FNC_C2(1)%
*SET,%_FNCNAME%(5,0,1), %_FNC_C3(1)%
*SET,%_FNCNAME%(6,0,1), 0.0
*SET,%_FNCNAME%(0,1,1), 1.0, -1, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,2,1), 0.0, -2, 0, 0, 0, 0, 0
*SET,%_FNCNAME%(0,3,1),   0, -3, 0, 1, 0, 0, -2
*SET,%_FNCNAME%(0,4,1), 0.0, -4, 0, 1, -2, 2, -3
*SET,%_FNCNAME%(0,5,1), 0.0, -2, 0, 1, -4, 3, 17
*SET,%_FNCNAME%(0,6,1), 0.0, -3, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,7,1), 0.0, -4, 0, 1, 17, 3, -3
*SET,%_FNCNAME%(0,8,1), 0.0, -3, 0, 1, -4, 2, 18
*SET,%_FNCNAME%(0,9,1), 0.0, -4, 0, 1, -2, 3, -3
*SET,%_FNCNAME%(0,10,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,11,1), 0.0, -3, 0, 1, 17, 17, -2
*SET,%_FNCNAME%(0,12,1), 0.0, -2, 0, 2, 0, 0, 18
*SET,%_FNCNAME%(0,13,1), 0.0, -5, 0, 1, 18, 17, -2
*SET,%_FNCNAME%(0,14,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,15,1), 0.0, -6, 0, 1, -2, 3, 17
*SET,%_FNCNAME%(0,16,1), 0.0, -2, 0, 1, -6, 3, 18
*SET,%_FNCNAME%(0,17,1), 0.0, -6, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,18,1), 0.0, -7, 0, 1, -2, 3, -6
*SET,%_FNCNAME%(0,19,1), 0.0, -2, 0, 1, -5, 2, -7
*SET,%_FNCNAME%(0,20,1), 0.0, -5, 0, 1, -3, 3, -2
*SET,%_FNCNAME%(0,21,1), 0.0, -2, 10, 1, 3, 0, 0
*SET,%_FNCNAME%(0,22,1), 0.0, -3, 0, 2, 0, 0, -2
*SET,%_FNCNAME%(0,23,1), 0.0, -6, 0, 1, -2, 17, -3
*SET,%_FNCNAME%(0,24,1), 0.0, -2, 0, 1, -5, 3, -6
*SET,%_FNCNAME%(0,25,1), 0.0, -2, 16, 1, -2, 0, 0
*SET,%_FNCNAME%(0,26,1), 0.0, -3, 0, 1, -4, 2, -2
*SET,%_FNCNAME%(0,27,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,28,1), 0.0, -4, 0, 1, 17, 17, -2
*SET,%_FNCNAME%(0,29,1), 0.0, -2, 0, 2, 0, 0, 18
*SET,%_FNCNAME%(0,30,1), 0.0, -5, 0, 1, 18, 17, -2
*SET,%_FNCNAME%(0,31,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,32,1), 0.0, -6, 0, 1, -2, 3, 17
*SET,%_FNCNAME%(0,33,1), 0.0, -2, 0, 1, -6, 3, 18
*SET,%_FNCNAME%(0,34,1), 0.0, -6, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,35,1), 0.0, -7, 0, 1, -2, 3, -6
*SET,%_FNCNAME%(0,36,1), 0.0, -2, 0, 1, -5, 2, -7
*SET,%_FNCNAME%(0,37,1), 0.0, -5, 0, 1, -4, 1, -2
*SET,%_FNCNAME%(0,38,1), 0.0, -2, 0, 1, -3, 4, -5
*SET,%_FNCNAME%(0,39,1), 0.0, -2, 12, 1, -2, 0, 0
*SET,%_FNCNAME%(0,40,1), 0.0, -2, 9, 1, -2, 0, 0
*SET,%_FNCNAME%(0,41,1), 0.0, -3, 0, 1, -1, 4, -2
*SET,%_FNCNAME%(0,42,1), 0.0, -1, 0, 1, 0, 0, -3
*SET,%_FNCNAME%(0,43,1), 0.0, -2, 0, 1, -1, 2, -3
*SET,%_FNCNAME%(0,44,1), 0.0, -1, 0, 1, 17, 3, -2
*SET,%_FNCNAME%(0,45,1), 0.0, -2, 0, 0, 0, 0, 0
*SET,%_FNCNAME%(0,46,1), 0.0, -3, 0, 1, 0, 0, -2
*SET,%_FNCNAME%(0,47,1), 0.0, -4, 0, 1, -2, 2, -3
*SET,%_FNCNAME%(0,48,1), 0.0, -2, 0, 1, -4, 3, 17
*SET,%_FNCNAME%(0,49,1), 0.0, -3, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,50,1), 0.0, -4, 0, 1, 17, 3, -3
*SET,%_FNCNAME%(0,51,1), 0.0, -3, 0, 1, -4, 2, 18
*SET,%_FNCNAME%(0,52,1), 0.0, -4, 0, 1, -2, 3, -3
*SET,%_FNCNAME%(0,53,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,54,1), 0.0, -3, 0, 1, 17, 17, -2
*SET,%_FNCNAME%(0,55,1), 0.0, -2, 0, 2, 0, 0, 18
*SET,%_FNCNAME%(0,56,1), 0.0, -5, 0, 1, 18, 17, -2
*SET,%_FNCNAME%(0,57,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,58,1), 0.0, -6, 0, 1, -2, 3, 17
*SET,%_FNCNAME%(0,59,1), 0.0, -2, 0, 1, -6, 3, 18
*SET,%_FNCNAME%(0,60,1), 0.0, -6, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,61,1), 0.0, -7, 0, 1, -2, 3, -6
*SET,%_FNCNAME%(0,62,1), 0.0, -2, 0, 1, -5, 2, -7
*SET,%_FNCNAME%(0,63,1), 0.0, -5, 0, 1, -3, 3, -2
*SET,%_FNCNAME%(0,64,1), 0.0, -2, 10, 1, 3, 0, 0
*SET,%_FNCNAME%(0,65,1), 0.0, -3, 0, 2, 0, 0, -2
*SET,%_FNCNAME%(0,66,1), 0.0, -6, 0, 1, -2, 17, -3
*SET,%_FNCNAME%(0,67,1), 0.0, -2, 0, 1, -5, 3, -6
*SET,%_FNCNAME%(0,68,1), 0.0, -2, 16, 1, -2, 0, 0
*SET,%_FNCNAME%(0,69,1), 0.0, -3, 0, 1, -4, 2, -2
*SET,%_FNCNAME%(0,70,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,71,1), 0.0, -4, 0, 1, 17, 17, -2
*SET,%_FNCNAME%(0,72,1), 0.0, -2, 0, 2, 0, 0, 18
*SET,%_FNCNAME%(0,73,1), 0.0, -5, 0, 1, 18, 17, -2
*SET,%_FNCNAME%(0,74,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,75,1), 0.0, -6, 0, 1, -2, 3, 17
*SET,%_FNCNAME%(0,76,1), 0.0, -2, 0, 1, -6, 3, 18
*SET,%_FNCNAME%(0,77,1), 0.0, -6, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,78,1), 0.0, -7, 0, 1, -2, 3, -6
*SET,%_FNCNAME%(0,79,1), 0.0, -2, 0, 1, -5, 2, -7
*SET,%_FNCNAME%(0,80,1), 0.0, -5, 0, 1, -4, 1, -2
*SET,%_FNCNAME%(0,81,1), 0.0, -2, 0, 1, -3, 4, -5
*SET,%_FNCNAME%(0,82,1), 0.0, -2, 12, 1, -2, 0, 0
*SET,%_FNCNAME%(0,83,1), 0.0, -2, 11, 1, -2, 0, 0
*SET,%_FNCNAME%(0,84,1), 0.0, -3, 0, 1, 17, 4, -2
*SET,%_FNCNAME%(0,85,1), 0.0, -2, 0, 0, 0, 0, 0
*SET,%_FNCNAME%(0,86,1), 0.0, -4, 0, 1, 0, 0, -2
*SET,%_FNCNAME%(0,87,1), 0.0, -5, 0, 1, -2, 2, -4
*SET,%_FNCNAME%(0,88,1), 0.0, -2, 0, 1, -5, 3, 17
*SET,%_FNCNAME%(0,89,1), 0.0, -4, 9, 1, 3, 0, 0
*SET,%_FNCNAME%(0,90,1), 0.0, -5, 0, 1, 17, 3, -4
*SET,%_FNCNAME%(0,91,1), 0.0, -4, 0, 1, -5, 2, 18
*SET,%_FNCNAME%(0,92,1), 0.0, -5, 0, 1, -2, 3, -4
*SET,%_FNCNAME%(0,93,1), 0.0, -2, 0, 2, 0, 0, 17
*SET,%_FNCNAME%(0,94,1), 0.0, -4, 0, 1, 17, 17, -2
……………………
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-26 15:33:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+2, 谢谢参与！ 2013-03-28 10:58:50
不知道你的 m0,...m4 等是要同时施加到 L11 上，还是在不同时间分别施加？
估计是你的表格定义方式不对。如果你是要同时施加这些载荷，应该将这些函数求和，作为一个函数来施加；如果是不同时间的载荷，应该定义一个表，第一列是时间，第二列是载荷，表示载荷随时间的变化。
赞一下 回复此楼
2楼2013-03-28 08:12:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-03-28 08:12:04
不知道你的 m0,...m4 等是要同时施加到 L11 上，还是在不同时间分别施加？
估计是你的表格定义方式不对。如果你是要同时施加这些载荷，应该将这些函数求和，作为一个函数来施加；如果是不同时间的载荷，应该定义一 ...

m0,...,m4是编辑函数是存储的模块，最后的grad_x={M4}/2*q1是我加载的函数
我用一个二维table表确实是可以加载的，但是因为后续要算的是这样的多个周期管壁，所以函数更方便加载。所以才要搞清楚到底函数加载哪里出错了
赞一下 回复此楼
3楼2013-03-28 09:35:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zf_1219

金虫 (正式写手)
楼主，有没有加载函数边界条件的例子？
赞一下 回复此楼
4楼2013-03-28 19:42:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)
引用回帖:
4楼: Originally posted by zf_1219 at 2013-03-28 19:42:12
楼主，有没有加载函数边界条件的例子？

百度or谷歌里面搜  ansys 加载函数边界
就有不少算例的，找一个图文比较好的
赞一下 回复此楼
5楼2013-03-29 08:34:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zf_1219

金虫 (正式写手)
引用回帖:
5楼: Originally posted by tobenash at 2013-03-29 08:34:12
百度or谷歌里面搜  ansys 加载函数边界
就有不少算例的，找一个图文比较好的...

谢谢！
回复此楼
6楼2013-03-30 21:08:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-03-28 08:12:04
不知道你的 m0,...m4 等是要同时施加到 L11 上，还是在不同时间分别施加？
估计是你的表格定义方式不对。如果你是要同时施加这些载荷，应该将这些函数求和，作为一个函数来施加；如果是不同时间的载荷，应该定义一 ...

你好，请问你看到我的问题在哪了吗？急啊
赞一下 回复此楼
7楼2013-04-01 14:49:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-04-01 21:45:24
内容已删除
回复此楼
8楼2013-04-01 20:35:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tobenash

银虫 (初入文坛)
引用回帖:
8楼: Originally posted by htbbzzg at 2013-04-01 20:35:30
没有弄清楚。
因为，看起来你实际上还是使用表的方式加载啊：
    *DIM,%_FNCNAME%,TABLE,6,339,1,,,,%_FNCCSYS%
中不就是定义表的吗？

就是这样我才不明白的，因为我确实是按函数加载的，加载之后还未加载到边界上几句已经被赋值了
那些看上去像是表格参数的，是log文件里面的记录
赞一下 回复此楼
9楼2013-04-02 16:15:12
