| 查看: 956 | 回复: 2 | |||||
[求助]
绘制“轨道的电子密度差图”，求sobereva专家指导
|
|
本人曾发帖“如何做某个MO的Δρ图”求助，求教zhou2009老师在“关于HF、H2O的电荷计算”帖子里使用的“某个MO的Δρ图”如何用Multiwfn绘制。我已经和zhou老师联系了，他给我解释了该图的意义，但是因为zhou老师出差中，不方便指导当前Multiwfn版本(2.6.1)下的具体操作，特此求sobereva专家指导上述“轨道的Δρ图”如何绘制。 下面具体叙述一下我的问题： 1.“关于HF、H2O的电荷计算”帖子里的图5、图9等，“某个MO的Δρ图”如何绘制。 2.在与周老师的交流中我了解到，对于一个较大的分子，拿一个MO来划分分子片，也许不合理，不知是否适用。 周老师关于上述Δρ图的意义的详细解释： 这里提到的Δρ，是指的MO2的ρ与这两个原子参与组成MO2的原子轨道的ρ。 当时应是这样操作的：在Multiwfn中，可以先选择HF分子的MO2，求它的ρ。此后选择HF分子的MO2，而将HF分子分成两个分子片，分别求分子片的ρ。这时两个分子片的ρ，它不是自由原子的，而是MO2中的、是取了MO2中系数的。MO2的ρ，与MO2中这两个分子片的ρ之差，就是这两个分子片的重叠密度。相差时分子片上的密度抵消了，只剩下分子片构成MO2的重叠密度部分。 因为通常作密度差是分子与各自由原子的，现在是MO与组成中的分子片的，故称之为另一种Δρ。这种Δρ是专门看重叠密度的。可能还没有人这么用过，只是当时为说明问题的需要这么用了。 |
回复此楼» 收录本帖的淘帖专辑推荐
 高斯理论相关知识 | SOB 集锦 | 量化计算 |
» 猜你喜欢
量子点电致发光器件（QLED）：蓝光量子点（QDs）和纳米氧化锌电子传输材料
已经有0人回复
-
英国利物浦大学屠昕和雍雪课题组招收CSC博士生
已经有27人回复
-
物理化学论文润色/翻译怎么收费?
已经有224人回复
-
北京交通大学王熙教授团队招收2026年入学催化方向博士研究生（还有1个名额）
已经有0人回复
-
需要一个圆偏振光诱导化学反应，请问使用圆偏振光作为光源，应该需要哪些设备搭建
已经有0人回复
-
华北电力大学（北京）（第一性原理计算）博士招生——学博，专博各1人
已经有45人回复
-
英国贝尔法斯特女王大学招收 2026 年 CSC/BBSRC phd 机器学习 催化剂设计方向
已经有0人回复
-
法国里昂大学招生CSC 资助博士生
已经有0人回复
-
法国里昂大学接收CSC 资助访问学者
已经有0人回复
-
北京工业大学材料科学与工程学院《院士团队》招收工程专业博士研究生（计算优先）
已经有1人回复
» 本主题相关商家推荐: (我也要在这里推广)
» 本主题相关价值贴推荐，对您同样有帮助:
- 使用Multiwfn绘制原子轨道图形、研究原子壳层结构及相对论效应的影响
已经有17人回复
- 【sobereva个人文集】制作动画分析电子结构特征
已经有29人回复
- 【求助】Abinit分轨道电子态密度中l=0,l=1,l=2,.....的意义
已经有4人回复
- 【求助】分子轨道图是电子密度图吗？
已经有5人回复
sobereva
至尊木虫 (著名写手)
本人已永久离开小木虫
- QC强帖: 17
- 应助: 226 (大学生)
- 贵宾: 5.4
- 金币: 2180.5
- 红花: 217
- 帖子: 1241
- 在线: 366.8小时
- 虫号: 281271
- 注册: 2006-09-23
- 专业: 宇宙学
【答案】应助回帖
★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
zhou2009: 金币+10 2013-03-26 15:30:52
klaus1987: 金币+10, ★★★★★最佳答案, 太感谢了！有详细的步骤最好了。 2013-03-26 15:42:52
感谢参与，应助指数 +1
zhou2009: 金币+10 2013-03-26 15:30:52
klaus1987: 金币+10, ★★★★★最佳答案, 太感谢了！有详细的步骤最好了。 2013-03-26 15:42:52
|

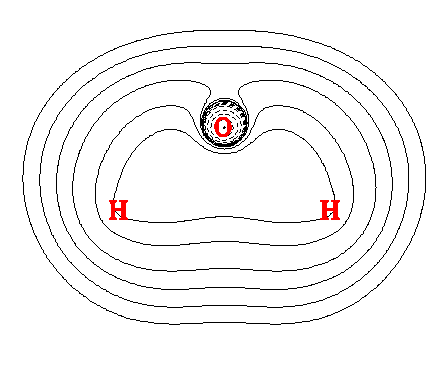

这种图叫做密度差图或者片段密度差图其实都不妥当，很容易引起歧义。这种图实际上是在指定轨道中的片段间的重叠密度图。 这里以H2O为例，绘制MO2的这种图。两个片段分别定义为O1和两个氢。 首先，需要把指定轨道中的指定片段的波函数信息保存出wfn文件。 启动Multiwfn然后依次输入 H2O.wfn -3 //只保留某个片段的信息。其它原子的信息从波函数中去掉 1 //此片段只含一个原子 1 //氧原子在当前体系中的编号 6 //修改波函数 26 //修改轨道占据数。当前体系全部5个MO中只保留MO2的占据数不变，而将其它轨道占据数都设为0就达到了我们的目的 1 //选择1号MO 0 //将之占据数清零 3-5 //选择3,4,5号MO 0 //将之占据数清零 00 //返回上一级菜单 0 //保存成新的波函数文件为当前目录下的new.wfn。 然后手动将new.wfn改名为frag1.wfn。此文件中就只包含了MO2，且其中只含有氧原子的信息。然后接着把两个氢的片段保存出一个波函数文件。 重启Multiwfn然后依次输入 o //输入字母o即载入上一次载入的波函数文件 -3 2 //此片段包含两个原子 2 //第一个氢的编号 3 //第二个氢的编号 6 26 1 0 3-5 0 00 0 此时MO2中的两个氢的片段的波函数信息就保存到了new.wfn当中 现在作图，重启Multiwfn并输入 o 6 //还是先只把除了MO2的轨道的占据数都清零 26 1 0 3-5 0 00 -1 //返回主菜单 4 //作平面图 0 //设定自定运算 2 //当前波函数要与两个片段相运算 -,frag1.wfn //frag1.wfn的属性将要从当前波函数中被减掉 -,new.wfn //new.wfn的属性将要从当前波函数中被减掉 1 //电子密度 2 //等值线图 直接按回车用默认设定 3 //绘制YZ平面 0 //X=0 得到的图如下所示  |
2楼2013-03-26 15:19:34
3楼2013-03-26 15:47:10
