应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 化学化工区 » 高分子 » 成型加工 » PE交联
251/1返回列表
查看: 2443  |  回复: 24
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

尘埃_1984

铜虫 (小有名气)

[交流] PE交联

PE经交联造粒后还能在进行加工成型吗？例如在电缆厂家，在使用PE交联做电缆时，是对PE交联改性的同时，就做成电缆了，还是先可以做成交联PE母粒，然后再进行加工成电缆?
回复此楼

» 猜你喜欢

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-03-25 16:46:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

772632837

银虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+2 2013-03-26 09:40:20
一般是先做成母料，现在主要使用硅烷交联技术（PE），设备简单、交联过程容易控制。主要的工艺方法有两种：Sioplas法工艺和Monosil法工艺。硅烷交联技术最大的优点是成型后再进行水煮交联，还有问题可联系我。
赞一下(1人) 回复此楼
5楼2013-03-26 08:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

kobefay

银虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+1 2013-03-26 09:28:22
不能再次加工了……交联之后就是热固性，不能再加工成型

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
2楼2013-03-25 19:08:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

love-study

至尊木虫 (职业作家)
★
尘埃_1984: 金币+1 2013-03-26 09:30:40
对PE交联改性的同时，就做成电缆；交联的PE不能进行再次加工了，因为不溶不熔
赞一下 回复此楼
3楼2013-03-25 23:07:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssacly1314

金虫 (正式写手)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+1 2013-03-26 09:38:54
对啊，热固性树脂交联固化后就是不溶不熔；热塑性的就是可以再加工的
赞一下 回复此楼
4楼2013-03-26 08:09:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zkyok

木虫 (著名写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+2 2013-03-26 09:48:18
不要被2、3楼的误导  这要看你交联的程度 一般热塑性塑料 交联后 都可以加工 做母粒也可以 低温制母粒 高温交联挤出电缆... 不过弱弱的问下 用PE做电缆料  你这有点坑哦
赞一下 回复此楼
6楼2013-03-26 09:24:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by kobefay at 2013-03-25 19:08:11
不能再次加工了……交联之后就是热固性，不能再加工成型

PE是热塑性，但是交联后就变成热固性了吗？
赞一下 回复此楼
7楼2013-03-26 09:30:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
3楼: Originally posted by love-study at 2013-03-25 23:07:32
对PE交联改性的同时，就做成电缆；交联的PE不能进行再次加工了，因为不溶不熔

我原来也这么认为的，现在有点怀疑，要这样的话，硅烷一步法交联必须直接做成电缆。我在这面不太了解，呵呵，请容我啰嗦的在问一下在电缆厂家到底是怎么做的？
赞一下 回复此楼
8楼2013-03-26 09:38:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by ssacly1314 at 2013-03-26 08:09:46
对啊，热固性树脂交联固化后就是不溶不熔；热塑性的就是可以再加工的

是的，所以现在我最想弄明白交联后,PE是否变成热固性树脂！？
赞一下 回复此楼
9楼2013-03-26 09:40:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
内容已删除
回复此楼
10楼2013-03-26 09:47:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by zkyok at 2013-03-26 09:24:04
不要被2、3楼的误导  这要看你交联的程度 一般热塑性塑料 交联后 都可以加工 做母粒也可以 低温制母粒 高温交联挤出电缆... 不过弱弱的问下 用PE做电缆料  你这有点坑哦

呵呵！谢谢您的提醒！您肯定也是这方面的专家！我这个贴发的不是很专业了，纯属学术性质的，当然PE做电缆各方面性能还是很难达到的，最多能做成电线。呵呵！您说的这个我还没想明白，如果这样交联度=凝胶含量一般的控制在多少是个分水岭？还有请求指教电缆厂家到底是怎么做的，包括一步法、和二步法，都先做成母料还是在交联的同时就制成电线！
赞一下 回复此楼
11楼2013-03-26 09:57:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

kobefay

银虫 (小有名气)
★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+1 2013-03-27 10:04:37
引用回帖:
7楼: Originally posted by 尘埃_1984 at 2013-03-26 09:30:07
PE是热塑性，但是交联后就变成热固性了吗？...

交联就是自由基重组，变成热固性无法再次加工……你说的硅烷交联必须一步法，一般电缆厂做的话用辐照交联比较多，先做成电缆，再交联

[ 发自手机版 http://muchong.com/3g ]
赞一下 回复此楼
12楼2013-03-26 10:46:47
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wuzhangzhu

木虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
5楼: Originally posted by 772632837 at 2013-03-26 08:29:28
一般是先做成母料，现在主要使用硅烷交联技术（PE），设备简单、交联过程容易控制。主要的工艺方法有两种：Sioplas法工艺和Monosil法工艺。硅烷交联技术最大的优点是成型后再进行水煮交联，还有问题可联系我。

请教硅烷交联PE工艺流程
赞一下 回复此楼
13楼2013-03-26 11:17:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wezzyl

金虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+2 2013-03-27 10:04:09
不溶不熔主要看你 交联程度的大小。也不是绝对的。
赞一下 回复此楼
14楼2013-03-26 12:26:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ssacly1314

金虫 (正式写手)
★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+2 2013-03-27 09:59:13
引用回帖:
9楼: Originally posted by 尘埃_1984 at 2013-03-26 09:40:09
是的，所以现在我最想弄明白交联后,PE是否变成热固性树脂！？...

从高分子的角度来讲，所谓热塑性树脂，是指受热软化、冷却后硬化，可反复塑制的一类线型结构的聚合物。如聚乙烯、聚苯乙烯、聚丙烯等。 在加工的过程中，不会发生交联的情况，因为它不存在反应所需的官能团。只会受热软化、冷却硬化。所以，应该是可以二次加工的。我的理解是这样子的，希望对你有用
赞一下 回复此楼
15楼2013-03-26 13:54:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

772632837

银虫 (正式写手)
★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+2 2013-03-27 09:58:23
尘埃_1984: 金币+1 2013-03-27 10:03:46
内容已删除
回复此楼
16楼2013-03-26 14:08:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

772632837

银虫 (正式写手)
★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包，谢谢回帖
尘埃_1984: 金币+5 2013-03-27 10:02:11
引用回帖:
13楼: Originally posted by wuzhangzhu at 2013-03-26 11:17:17
请教硅烷交联PE工艺流程...

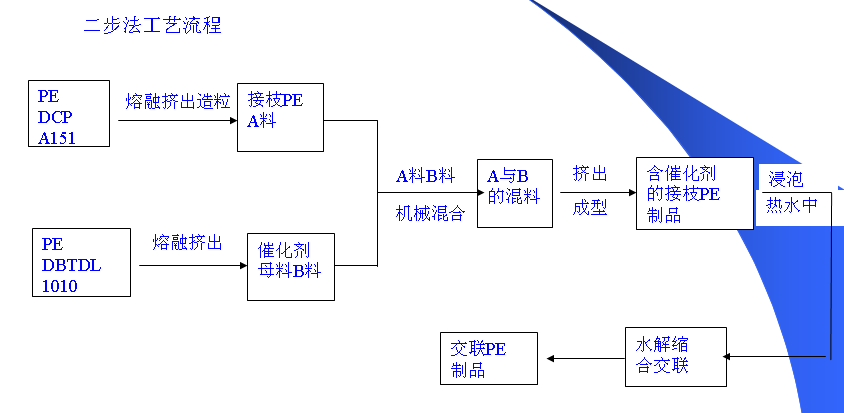

见附件图片（一步法很简单），呵呵

赞一下 回复此楼
17楼2013-03-26 14:17:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
16楼: Originally posted by 772632837 at 2013-03-26 14:08:59
交联聚乙烯电缆线成品的凝胶含量在50%以上，已不能再次熔融。对于二步法，在储存A、B母料时要防水，可以在母料配方中添加抗预交联（硬脂酸等）防止在挤出机内出现交联。一步法对设备要求较高，其优点是生产过程短， ...

呵呵！谢谢指教，基本了解了！
赞一下 回复此楼
19楼2013-03-27 09:59:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
15楼: Originally posted by ssacly1314 at 2013-03-26 13:54:14
从高分子的角度来讲，所谓热塑性树脂，是指受热软化、冷却后硬化，可反复塑制的一类线型结构的聚合物。如聚乙烯、聚苯乙烯、聚丙烯等。 在加工的过程中，不会发生交联的情况，因为它不存在反应所需的官能团。只会受 ...

呵呵呵！非常感谢！
回复此楼
20楼2013-03-27 10:00:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
17楼: Originally posted by 772632837 at 2013-03-26 14:17:04
见附件图片（一步法很简单），呵呵

...

呵呵！非常感谢！图解一目了然不！让您费心了！呵呵
赞一下 回复此楼
21楼2013-03-27 10:03:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
12楼: Originally posted by kobefay at 2013-03-26 10:46:47
交联就是自由基重组，变成热固性无法再次加工……你说的硅烷交联必须一步法，一般电缆厂做的话用辐照交联比较多，先做成电缆，再交联
...

呵呵！谢谢！学习了！
回复此楼
22楼2013-03-27 10:11:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
引用回帖:
16楼: Originally posted by 772632837 at 2013-03-26 14:08:59
交联聚乙烯电缆线成品的凝胶含量在50%以上，已不能再次熔融。对于二步法，在储存A、B母料时要防水，可以在母料配方中添加抗预交联（硬脂酸等）防止在挤出机内出现交联。一步法对设备要求较高，其优点是生产过程短， ...

追问一下，现在国内电缆厂家用一步法、二步法、辐照法，哪种方法比较多!
赞一下 回复此楼
23楼2013-03-27 10:12:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

尘埃_1984

铜虫 (小有名气)
内容已删除
回复此楼
24楼2013-03-27 10:12:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fengmy

铜虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
内容已删除
回复此楼
25楼2013-08-01 15:33:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
简单回复
亦岳986318楼
2013-03-26 14:21   回复
相关版块跳转 我要订阅楼主 尘埃_1984 的主题更新
251/1返回列表
普通表情 龙 兔 虎 猫 高级回复 (可上传附件)
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 275求调剂 +3 shansx 2026-03-22 4/200 2026-03-22 11:43 by 。。堂堂
[考研] 280求调剂 +11 咕噜晓晓 2026-03-18 12/600 2026-03-21 22:40 by ACS Nano——
[考研] 广西大学材料导师推荐 +3 夏夏夏小正 2026-03-17 5/250 2026-03-21 22:20 by 金昊ML
[考研] 求助 +5 梦里的无言 2026-03-21 6/300 2026-03-21 17:51 by 学员8dgXkO
[考研] 0703化学297求调剂 +3 Daisy☆ 2026-03-20 3/150 2026-03-21 17:45 by ColorlessPI
[考研] 336求调剂 +5 rmc8866 2026-03-21 5/250 2026-03-21 17:24 by 学员8dgXkO
[考研] 085601调剂 358分 +3 zzzzggh 2026-03-20 4/200 2026-03-21 10:21 by luoyongfeng
[考研] 一志愿山大07化学 332分 四六级已过 本科山东双非 求调剂！ +3 不想理你 2026-03-16 3/150 2026-03-21 03:59 by JourneyLucky
[考研] 化学求调剂 +4 临泽境llllll 2026-03-17 5/250 2026-03-21 02:23 by JourneyLucky
[考研] 332求调剂 +4 ydfyh 2026-03-17 4/200 2026-03-21 02:20 by JourneyLucky
[考研] 085700资源与环境308求调剂 +12 墨墨漠 2026-03-18 13/650 2026-03-21 01:42 by JourneyLucky
[考研] 330求调剂 +4 小材化本科 2026-03-18 4/200 2026-03-20 23:13 by JourneyLucky
[考研] 一志愿 西北大学 ，070300化学学硕，总分287，双非一本，求调剂。 +4 晨昏线与星海 2026-03-19 4/200 2026-03-20 22:15 by JourneyLucky
[考研] 319求调剂 +3 小力气珂珂 2026-03-20 3/150 2026-03-20 19:47 by JourneyLucky
[考研] 320求调剂0856 +3 不想起名字112 2026-03-19 3/150 2026-03-19 22:53 by 学员8dgXkO
[考研] 0703化学调剂 +4 18889395102 2026-03-18 4/200 2026-03-19 16:13 by 30660438
[考研] 材料与化工求调剂 +7 为学666 2026-03-16 7/350 2026-03-19 14:48 by 尽舜尧1
[考研] 0703化学调剂 +3 妮妮ninicgb 2026-03-17 3/150 2026-03-18 10:29 by macy2011
[考研] 一志愿苏州大学材料工程（085601）专硕有科研经历三项国奖两个实用型专利一项省级立项 +6 大火山小火山 2026-03-16 8/400 2026-03-17 15:05 by 无懈可击111
[考研] 一志愿南京大学，080500材料科学与工程，调剂 +4 Jy? 2026-03-16 4/200 2026-03-17 11:02 by gaoqiong
信息提示
关闭
请填处理意见
关闭
