[求助] 有做过EBSD的帮忙看一下图像为什么和文献的不同，问题出在那个地方？

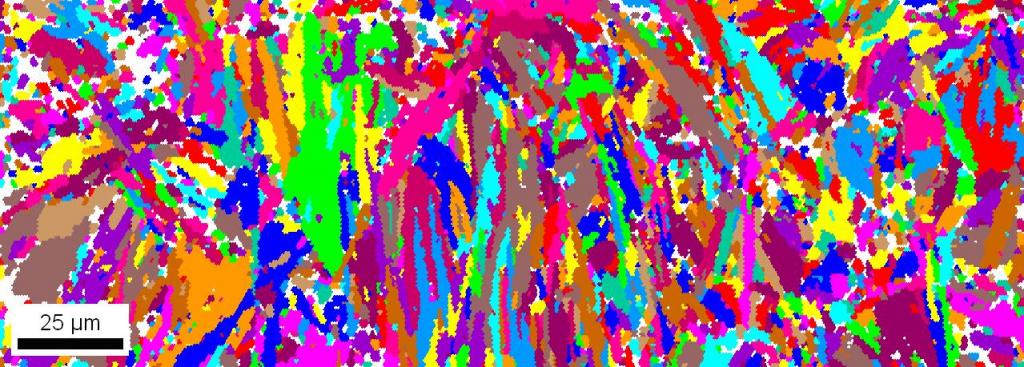

请大侠们帮帮忙看看问题出在哪里




回复此楼

» 收录本帖的淘帖专辑推荐

EBSD电子背散射衍射分析

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
不要为失败找理由，要为成功想办法！
1楼 2013-03-22 21:35:03
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

区区何足道

银虫 (小有名气)
你哭着对我说 文献里都是骗人的
赞一下(1人) 回复此楼
4楼2013-03-23 12:39:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

501213359

金虫 (小有名气)

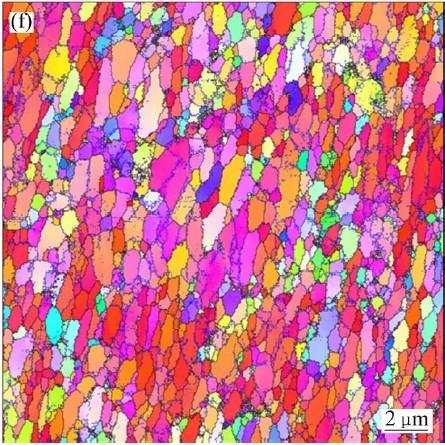

就是怎么文献上晶界处都会有条黑黑的线，相互独立的，但感觉我的都是连到一起的，没有层次感是哪的问题？
赞一下 回复此楼
不要为失败找理由，要为成功想办法！
2楼2013-03-22 21:50:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xdpcqu2010

铁虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
501213359: 金币+5, ★有帮助 2013-03-23 19:34:07
你没有添加晶界呗，把晶界加上就Ok了
赞一下 回复此楼
3楼2013-03-23 09:01:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Dr_1987

铁虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
501213359: 金币+7, ★★★很有帮助 2013-03-23 19:33:57
同意三楼，你那试样内部应力还是比较大的，有不少坏点呢？你再clean一下。你和文献组织都不一样，做出来的效果肯定不一样，文献那个一看，试样的内应力小，做出来的当然就好了。
赞一下 回复此楼
人生如白驹过隙，忽然而已
5楼2013-03-23 14:49:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

宇宙333

木虫 (正式写手)

无名小辈

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
501213359: 金币+5, ★★★很有帮助 2013-03-23 19:33:26
两者的差别主要有几点，一是显示的模式不一样，你的是unique grian colour,文献上是IPF; 二是文献上的有加晶界，而你做的没有加晶界
赞一下 回复此楼
黑夜一过，天就亮了
6楼2013-03-23 15:55:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoyuanzhi

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
501213359: 金币+8, ★★★很有帮助 2013-03-23 19:33:45
cleanup一下把白色的补上。你的明显没有加晶界。很明显的问题。晶界也可以调整粗细的。你要让它多粗就多粗。。。熟悉一下软件使用吧。
赞一下 回复此楼
7楼2013-03-23 19:08:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

501213359

金虫 (小有名气)
引用回帖:
7楼: Originally posted by guoyuanzhi at 2013-03-23 19:08:57
cleanup一下把白色的补上。你的明显没有加晶界。很明显的问题。晶界也可以调整粗细的。你要让它多粗就多粗。。。熟悉一下软件使用吧。

你看这个步长设置的可以吗？是不是有点大
赞一下 回复此楼
不要为失败找理由，要为成功想办法！
8楼2013-03-23 19:38:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoyuanzhi

木虫 (正式写手)

【答案】应助回帖

引用回帖:
8楼: Originally posted by 501213359 at 2013-03-23 19:38:37
你看这个步长设置的可以吗？是不是有点大...

不太确定你的材料是什么样的。步长是根据你材料的晶粒大小而选择的。比如一个材料的晶粒是2 um，你选择的步长必须小于2um，不然的话，相邻的晶粒就会被识别成为一个晶粒。如果你的材料的晶粒太小，超出EBSD的识别范围的话，那做EBSD就没有意义了。
赞一下 回复此楼
9楼2013-03-23 19:56:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

guoyuanzhi

木虫 (正式写手)

【答案】应助回帖

参考文献里的那个晶粒那么小，做EBSD的方法和你说的是一样吗？EBSD现在有很多方法做，XRD，SEM还有中子衍射什么的。
赞一下 回复此楼
10楼2013-03-23 19:57:34
