[求助] 一个简单的边界设置问题，请大神解答！！！

本人想仿真一个木桶泄漏过程，即木桶内的水从一个小孔泄漏出去，建了一个二维模型，这个模型导入Fluent中，在网格检查的时候出错了，点击check，显示的是：Mesh check Failed！请问是我的边界条件哪里设置错了？请大神解答

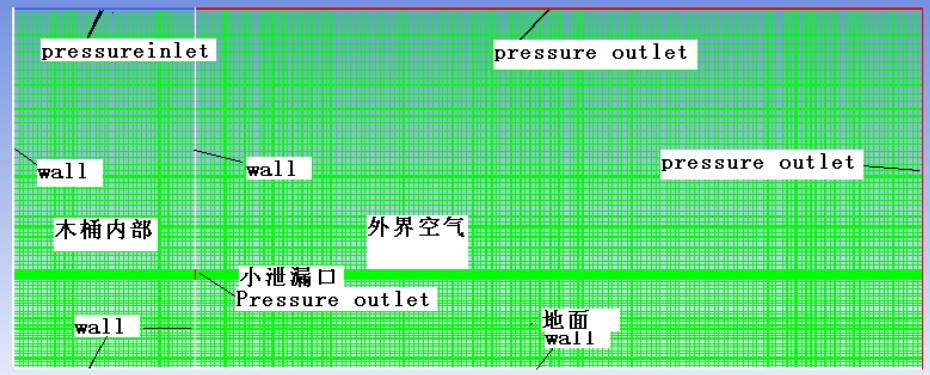

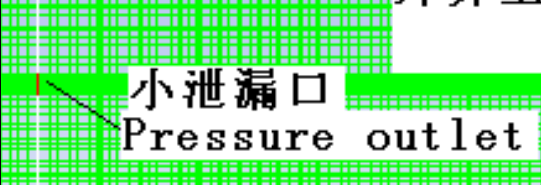

模型如下：




回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
Fluent学习中
1楼 2013-03-22 15:40:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

bigdipper521

铜虫 (初入文坛)
★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-03-26 21:21:34
引用回帖:
16楼: Originally posted by Please_Help at 2013-03-26 08:40:49
为什么压力出口不行啊？请解释一下吧，谢谢...

压力出口是一个flow boundary的面，应该只有一侧是计算域，你这个明显是一个计算域内部的面，应该是interior类型的才对
赞一下(1人) 回复此楼
21楼2013-03-26 11:46:57
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bigdipper521

铜虫 (初入文坛)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-03-26 21:21:40
引用回帖:
23楼: Originally posted by Please_Help at 2013-03-26 14:37:39
改成interior以后，没有显示：mesh check failed。可以模拟了，谢谢
但是没看到书上说“压力出口是一个flow boundary的面，应该只有一侧是计算域”啊...

你看一下CFD原理的书，所谓的压力边界、壁面边界、进出口边界都是求解域边界。
赞一下(1人) 回复此楼
24楼2013-03-26 16:10:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hotsonliao

金虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 谢谢参与！ 2013-03-27 21:46:46

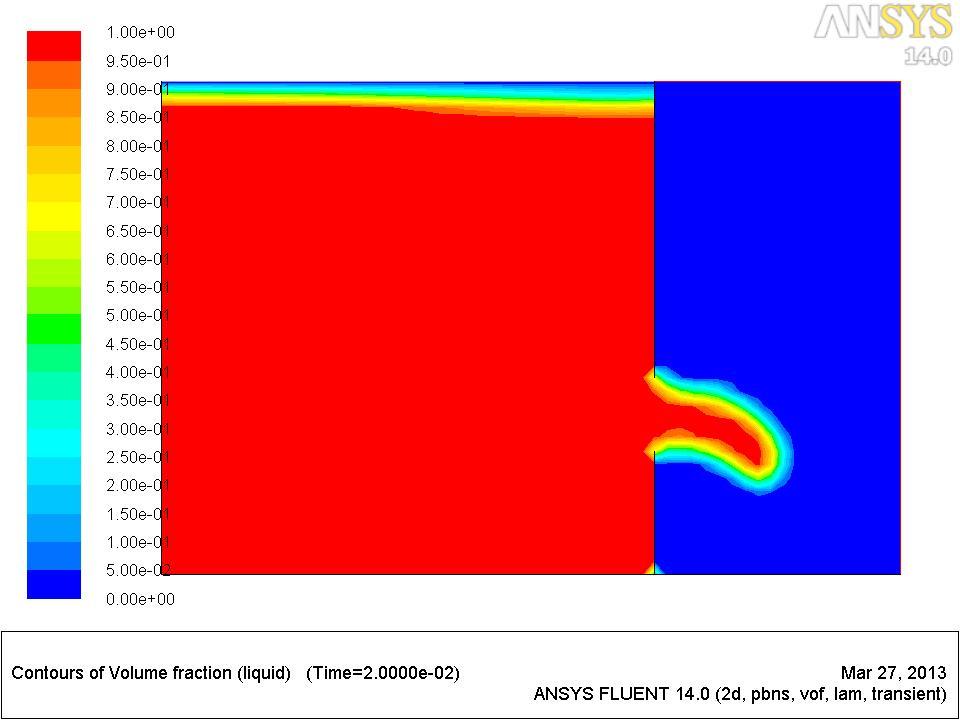

中间桶的孔洞不要设置任何边界条件即可







赞一下(1人) 回复此楼
25楼2013-03-27 20:29:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

Scorpio007

木虫 (小有名气)
★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 应助指数-1, 谢谢参与！非应助请勿选择“应助回帖” 2013-03-24 14:37:42
你export mesh文件时有设置二维格式么？
赞一下 回复此楼
……
2楼2013-03-24 12:50:07
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by Scorpio007 at 2013-03-24 12:50:07
你export mesh文件时有设置二维格式么？

是二维格式，请问，我那个边界设置有问题？是小泄漏口吗？
赞一下 回复此楼
Fluent学习中
3楼2013-03-24 17:25:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-03-25 23:22:51
引用回帖:
3楼: Originally posted by Please_Help at 2013-03-24 17:25:14
是二维格式，请问，我那个边界设置有问题？是小泄漏口吗？...

我看你边界条件都是和压力有关的呢，要不把其中一个改一下，出口改为outflow或者入口改成速度入口试试……
赞一下 回复此楼
……
4楼2013-03-24 18:26:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by Scorpio007 at 2013-03-24 18:26:08
我看你边界条件都是和压力有关的呢，要不把其中一个改一下，出口改为outflow或者入口改成速度入口试试……...

入口就是木桶直接和大气相接的，设置成速度入口，怎么设啊？
边界条件，可以设置成想我那样，一个压力出口外面再接一个压力出口吗？
赞一下 回复此楼
Fluent学习中
5楼2013-03-25 09:35:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Scorpio007

木虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-03-25 23:23:03
确定是边界条件有问题么？我觉得提示的是网格检查出错应该是网格的问题吧，可能网格数量太多了，我觉得右上方的流体域可以不要……
赞一下 回复此楼
……
6楼2013-03-25 11:09:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yssy_123

金虫 (正式写手)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-03-25 23:23:12
外界空气的那个计算域是不需要的，设置少 小孔的压力就行了
赞一下 回复此楼
7楼2013-03-25 11:33:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
7楼: Originally posted by yssy_123 at 2013-03-25 11:33:15
外界空气的那个计算域是不需要的，设置少 小孔的压力就行了

不要不行啊，要模拟桶内水的喷射过程，把小孔设置成压力出口，外面的空气边界就不能设置成压力出口了吗？
赞一下 回复此楼
Fluent学习中
8楼2013-03-25 14:33:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Please_Help

铜虫 (小有名气)
引用回帖:
6楼: Originally posted by Scorpio007 at 2013-03-25 11:09:33
确定是边界条件有问题么？我觉得提示的是网格检查出错应该是网格的问题吧，可能网格数量太多了，我觉得右上方的流体域可以不要……

网格数不算多啊，才四十多万，外面的网格是必须要的，来模拟桶内水的喷射过程，把小孔设置成压力出口，外面的空气边界就不能设置成压力出口了吗？
赞一下 回复此楼
Fluent学习中
9楼2013-03-25 14:34:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

动力火锅87

银虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-03-25 23:23:52
个人感觉是边界条件有问题 为啥水缸外部还设置那么多的边界条件啊
赞一下 回复此楼
10楼2013-03-25 15:30:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
