[求助] 小尺寸菲涅尔透镜在CMOS相机上的应用

CMOS相机感光元件尺寸长为11mm，宽8.7mm，为保护感光元件，距感光元件5mm出有一透明玻璃，我要把光纤出来的光打入相机的感光元件上，由于玻璃的存在及光纤出来的光发散，只有几根光纤的光打到相机感光元件上，为了可以增加光纤数考虑增加菲涅尔透镜 但是 不知道该加焦距为多少的透镜

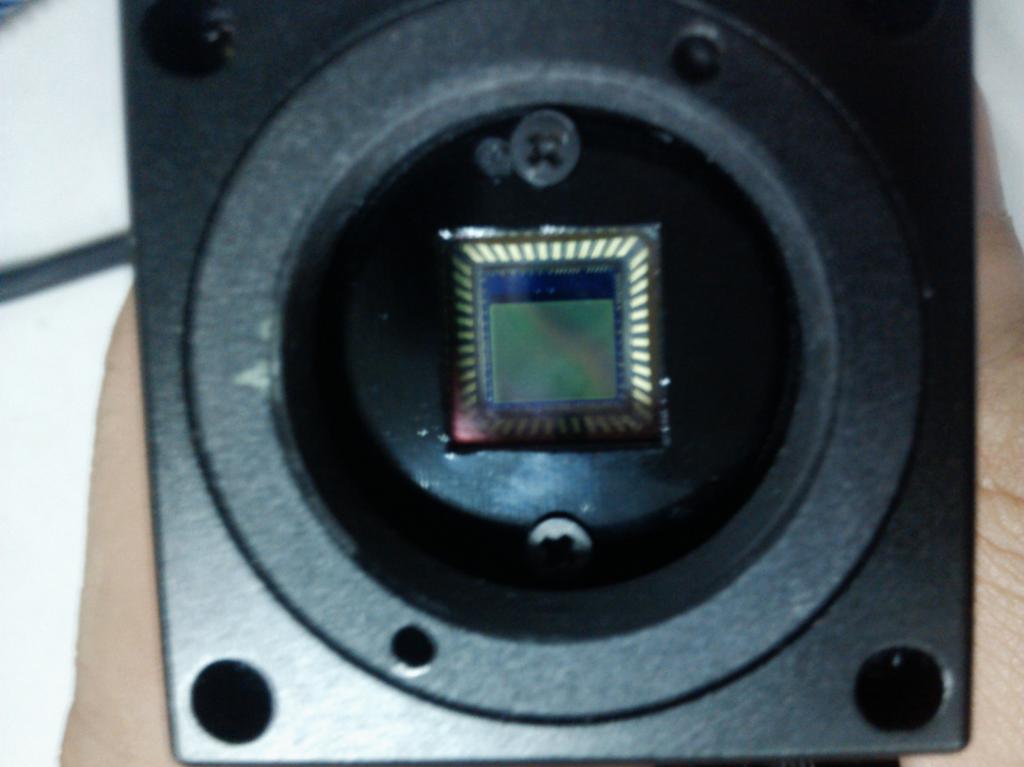

图是我的相机

回复此楼

» 猜你喜欢
1楼 2013-03-21 21:20:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霁雪

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
华丽的飘过: 金币+5, 3q 2013-03-23 10:54:33
为什么要用菲尼尔透镜？光纤尾端的光输出，本来是平面成像的，拆掉透明玻璃，直接接触CMOS就可以了。再说菲尼尔透镜的圈，这么近的距离把图像的质量都破坏了。一定要加是话，焦距应是对角线的的尺寸。
喔你的光纤索的直径没有那么粗要放大啊！那得看CMOS的像素是多少，使每根光纤的光照到2-4个像素就可以了。一般光纤直径比像素直径小，只有三分之一左右，所以使所用的凸透镜放大倍率调整到6-12倍。焦距不是关键，只要放大后的图像没有超出CMOS之外。那光纤的根数和像素比一比，就知道放大的比例了。
赞一下 回复此楼
黑暗是光明的缺乏，但是在纯粹的光明中也和黑暗中一样，什么也看不到！
2楼2013-03-22 03:21:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu1030

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by 霁雪 at 2013-03-22 03:21:30
为什么要用菲尼尔透镜？光纤尾端的光输出，本来是平面成像的，拆掉透明玻璃，直接接触CMOS就可以了。再说菲尼尔透镜的圈，这么近的距离把图像的质量都破坏了。一定要加是话，焦距应是对角线的的尺寸。
喔你的光纤索 ...

首先，谢谢，能不能再指点一下
我的光纤是塑料光纤，纤芯径是1mm，外径是2.2mm，相机分辨率为1280*1024的，相机的感光元件大小为长11mm宽8.7mm,如果说不加透镜的话 只能容纳4根光纤，而且在显示上，这四个光斑界限还不是很清楚，请问你有什么办法能够在保证显示时每根光纤的光斑成像清晰，增加光纤数目吗，谢谢
赞一下 回复此楼
3楼2013-03-22 12:54:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

霁雪

木虫 (正式写手)

【答案】应助回帖

啊哈，我只是业余的了解一点，不是专业的。应该帮不了你。
而且，你用的是塑料光纤，这种光纤设计出来就是用来传送数据的而不是光学图像。传输图像用的光纤单丝的直径只有10个微米左右，（细的规格只有1微米左右）一根光纤束有上万根单丝，就可以传递光学图像。如医生用的内窥镜光纤就是。我以为你用的就是内窥镜的光纤了。
如今的内窥镜的光纤，一般都配有数字输出。就不用自己做了。买一根就是，规格很多很多的。一定有一款适合你的。
赞一下 回复此楼
黑暗是光明的缺乏，但是在纯粹的光明中也和黑暗中一样，什么也看不到！
4楼2013-03-22 14:33:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lu1030

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by 霁雪 at 2013-03-22 14:33:40
啊哈，我只是业余的了解一点，不是专业的。应该帮不了你。
而且，你用的是塑料光纤，这种光纤设计出来就是用来传送数据的而不是光学图像。传输图像用的光纤单丝的直径只有10个微米左右，（细的规格只有1微米左右） ...

恩，不管怎样谢谢了
赞一下 回复此楼
5楼2013-03-22 18:47:42
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
