应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 失效分析 » 断口分析
61/1返回列表
查看: 839  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

dq80jiang

铁杆木虫 (小有名气)

[求助] 断口分析

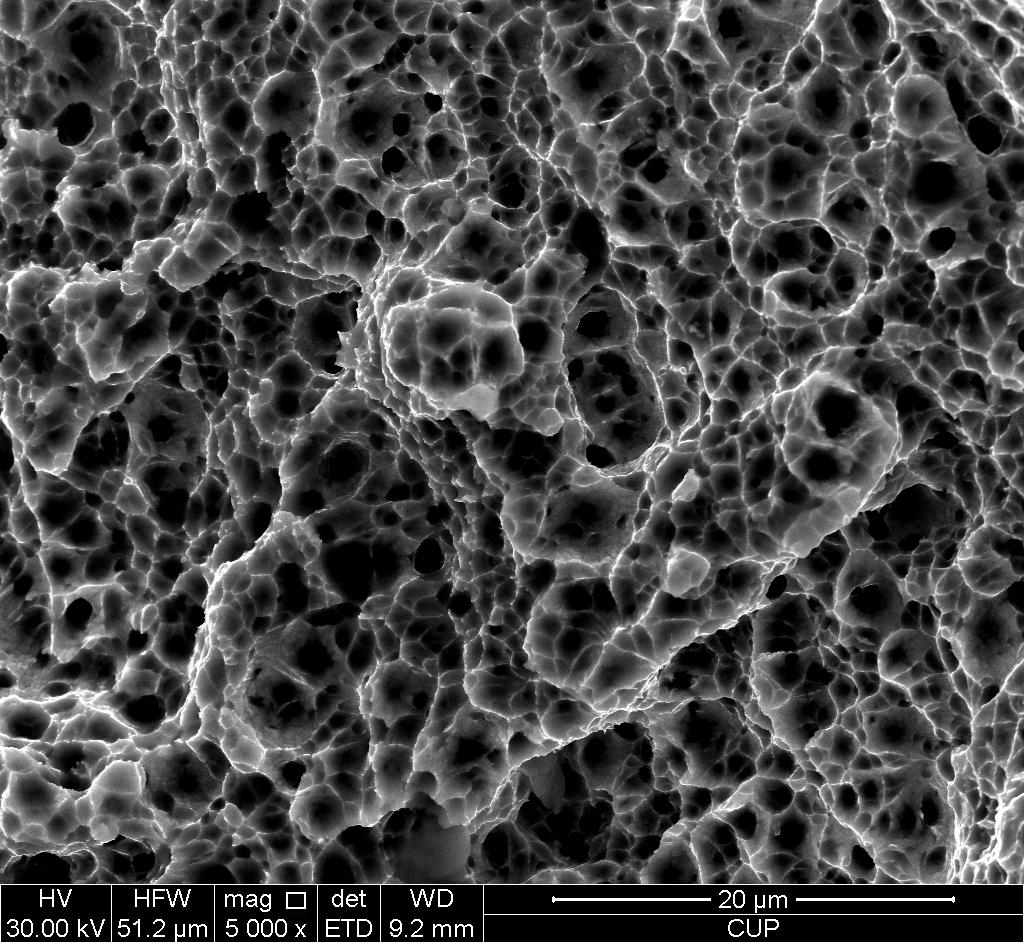

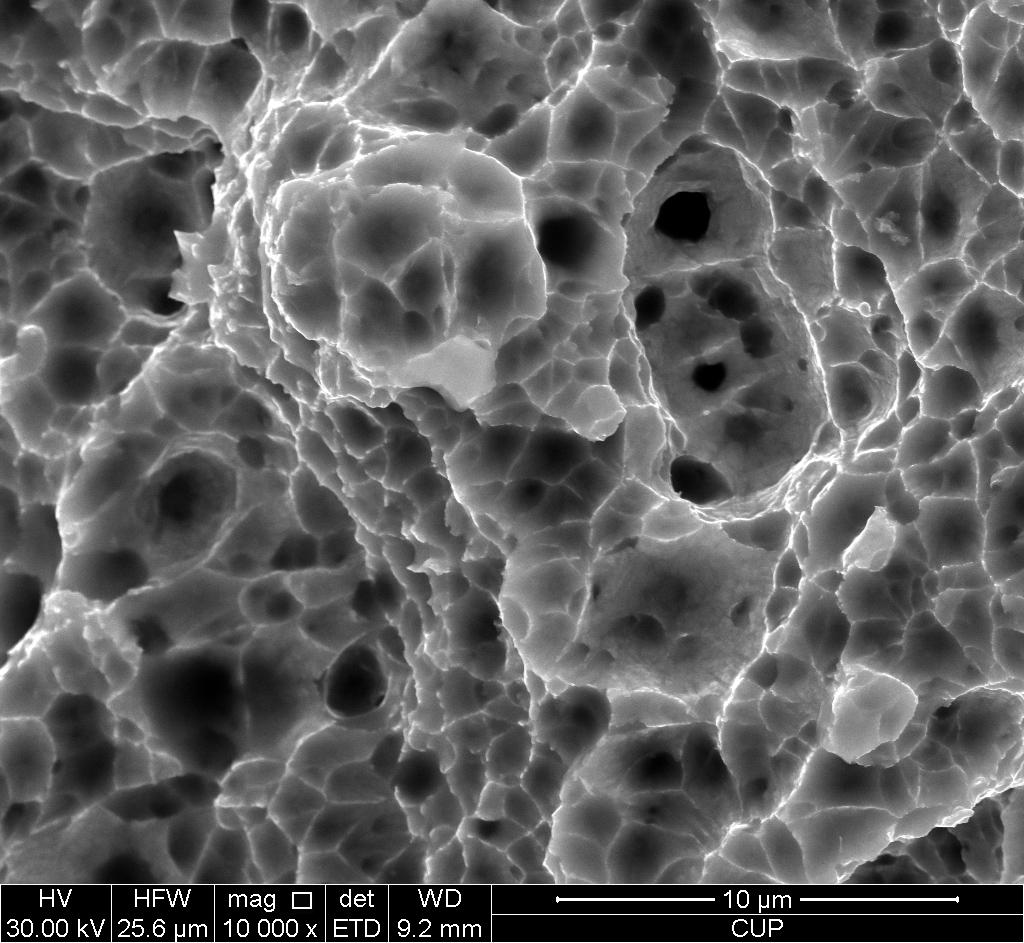

这样的断口是否表明材料有塑性？这个材料拉伸变形1.6%即发生断裂，断口的形貌如下图。













[ Last edited by dq80jiang on 2013-3-21 at 18:12 ]
回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2013-03-21 17:24:04
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

wyb1988

木虫 (正式写手)

【答案】应助回帖

★ ★
dq80jiang: 金币+2, ★有帮助 2013-03-26 21:21:32
从断口中大小不一的韧窝来看，具有一定塑性，但韧窝较浅，变形不大，塑性不高。
赞一下 回复此楼
2楼2013-03-25 13:51:22
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

卓荦纡余

至尊木虫 (著名写手)

【答案】应助回帖

★
dq80jiang: 金币+1, ★有帮助 2013-03-26 21:21:12
都是小的韧窝呀，韧性断裂！
赞一下 回复此楼
Don'tjudgeeachdaybytheharvestyoureap,butbytheseedsyouplant.
3楼2013-03-25 14:28:39
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cqclxy

木虫 (正式写手)

【答案】应助回帖

★ ★
dq80jiang: 金币+2, ★★★很有帮助 2013-03-26 21:20:59
韧窝相互独立，为等轴韧窝。判断应该为脆性断裂，而不是韧性断裂。
赞一下 回复此楼
我所期待生活的镜头是关于自己的，更是关于家人和朋友的。新浪博客：http://blog.sina.com.cn/u/1972687934生活最大的收获是做你喜欢做的事和做你必须做的事。
4楼2013-03-25 15:05:54
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

dq80jiang

铁杆木虫 (小有名气)
这是一种原位复合材料，复合材料是通过熔炼、锻造、拔丝大变形获得的，而后经过850摄氏度退火处理，两相尺寸应该亚微米尺度，在200摄氏度拉伸1.6%即断裂。但是复合材料的两相在高温（200摄氏度）下都是具有很好的塑性，不知道各位遇到这种情况没有？
赞一下 回复此楼
5楼2013-03-26 21:20:02
已阅   关注TA 给TA发消息 送TA红花 TA的回帖

cqclxy

木虫 (正式写手)
引用回帖:
4楼: Originally posted by cqclxy at 2013-03-25 15:05:54
韧窝相互独立，为等轴韧窝。判断应该为脆性断裂，而不是韧性断裂。

上面弄反了，实在抱歉！
韧窝相互独立，为等轴韧窝。判断应该为韧性断裂，而不是脆性断裂。
赞一下 回复此楼
我所期待生活的镜头是关于自己的，更是关于家人和朋友的。新浪博客：http://blog.sina.com.cn/u/1972687934生活最大的收获是做你喜欢做的事和做你必须做的事。
6楼2013-03-28 10:01:49
已阅   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 dq80jiang 的主题更新
61/1返回列表
信息提示
关闭
请填处理意见
关闭
