[求助] 电化学沉积的Cu2O退火之后完全变了，是什么情况？

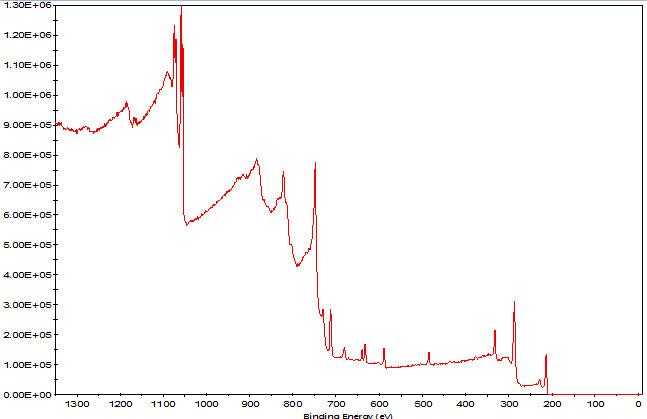

各位虫友好，用电化学方法沉积了Cu2O薄膜后，做了退火处理之后，发现薄膜的颜色变成了灰青黄色的，做了XPS之后基本上找不到Cu2O的峰了，倒是出现了几个奇怪的峰，也查不出是什么成分，好像有一个跟铁基本相似，但我这里面完全没有铁啊，求助求助~！！！
另外问一下，Cu2O薄膜能做退火处理吗？

回复此楼

» 猜你喜欢
将……进行到底呵~
1楼 2013-03-21 15:28:53
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★
感谢参与，应助指数 +1
417491817: 金币+1, 鼓励虫虫多多交流！O(∩_∩)O~ 2013-03-21 17:50:50
你的问题在两个步骤中都可能出现，因此，你应该分析检查原因来自那一步：
1. Cu2O的合成
2. 退火条件
合成后也要做XPS和半导体光电性能测试，如果第一步没有问题了，再退火。
这方面的中文文献一大堆，你好好分析后再动手吧。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

小银子
Themoreamanlearns,themoreheknowshisignorance!
2楼2013-03-21 17:40:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小银子

铜虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by Jackcd12 at 2013-03-21 17:40:05
你的问题在两个步骤中都可能出现，因此，你应该分析检查原因来自那一步：
1. Cu2O的合成
2. 退火条件
合成后也要做XPS和半导体光电性能测试，如果第一步没有问题了，再退火。
这方面的中文文献一大堆，你好好分 ...

你好，之前做过实验，未退火的样品XPS中有Cu2O的，所以应该是退火条件引起的，半导体光电性能测试？能再说说是用什么仪器来完成的吗？这些方面我也不太懂，谢谢啦！
赞一下 回复此楼
将……进行到底呵~
3楼2013-03-22 16:21:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

Cu2O一般认为是P-type半导体，取决于你的关心的Cu2O的性质，表征反应与通常的半导体表征相同，比如，半导体类型，禁带宽带，载流子浓度，光照相应等。你可以看看文献，除了Cu2O的文献还，还有ZnO，TiO2等的文章都涉及到光电性能测试的。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2013-03-22 17:17:51
