【求助】【气体管道流动方面的例子，大家看看这个结果正确吗】
|
|

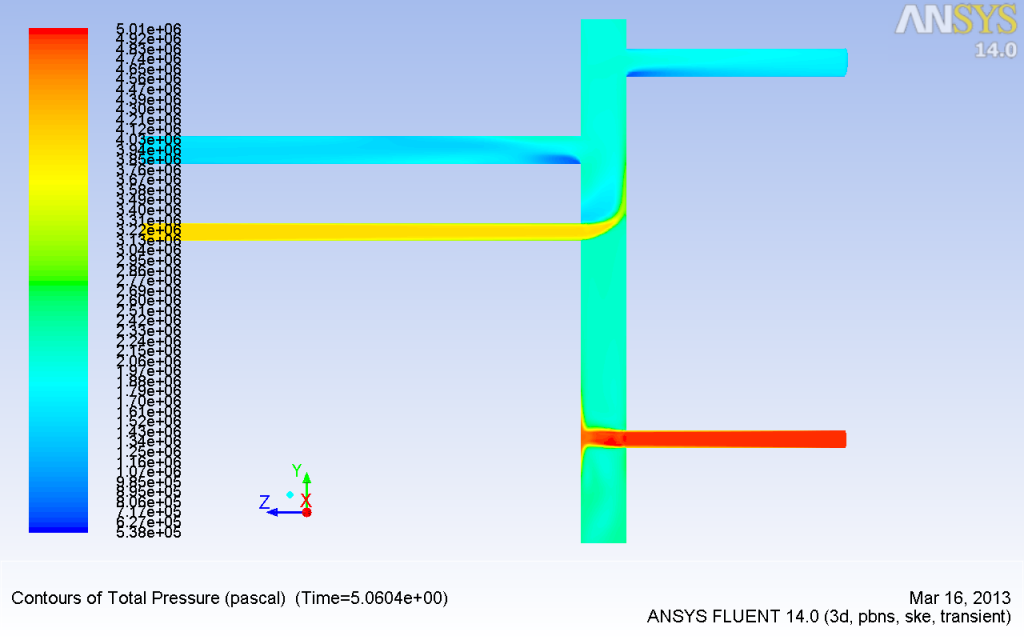

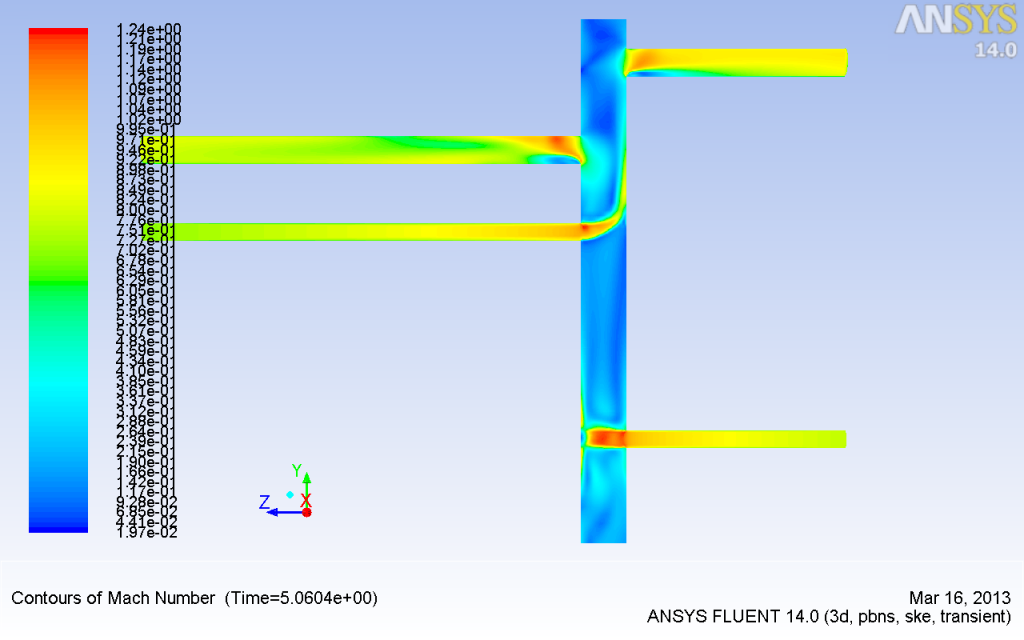

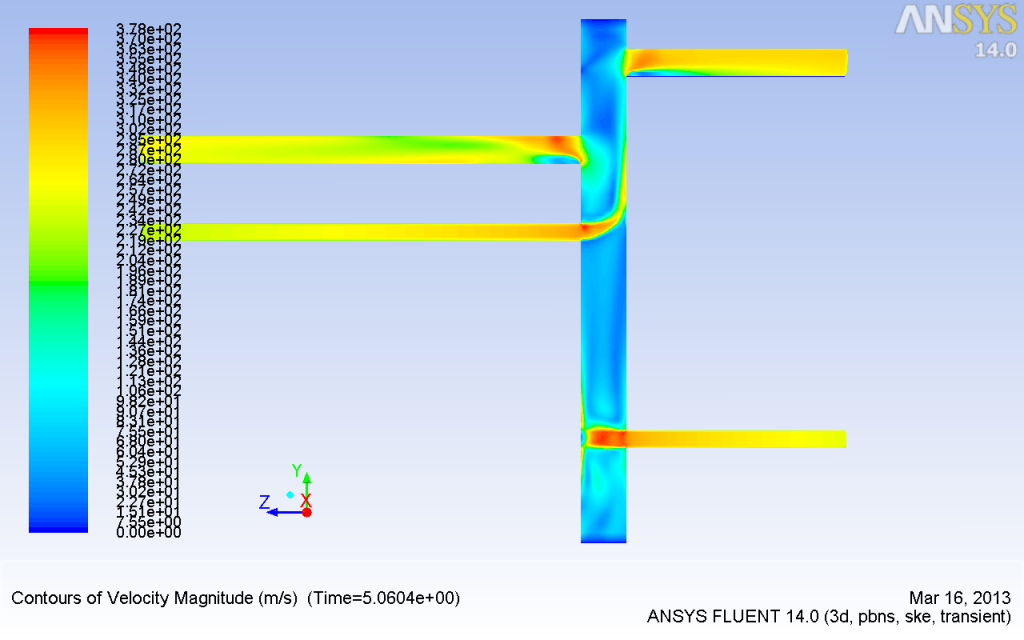

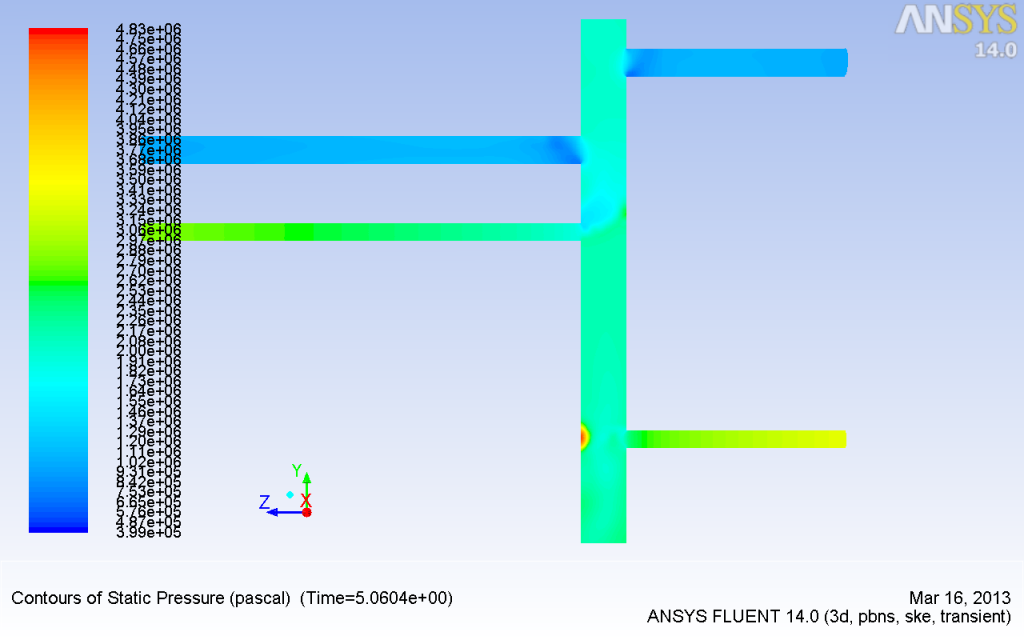

我做了一个关于高压气体通过一个阀柱时的流场模拟，现在CFD仿真结果出来了，但对某些现象不知如何解释，也不知道是不是仿真结果存在错误，请气体动力学方面的大虾帮忙给指点一下。 问题1：在出口管路与阀柱相交的那个截面上，为什么出现了声速流呢？我最开始预想的是应该为亚声速流的，然后经过管路再逐渐加速，到出口截面时形成声速流 问题2：现在模拟的结果是，阀柱内的总压与入口处的总压相比，几乎仅为入口总压的一半左右，我在想，如果阀柱下部有更多的入口管路（例如6至8支），入口压力与其它入口一样大，那么阀柱内的总压是否会提高呢？因为进入的气体多了，而出口管路仅为两个，排不出去那么多的气体，最后经自行调整会达到一个新的平衡状态 再次感谢  模型及边界条件设置.png  静压云图.png  马赫数云图.png  速度云图.png  总压云图.png |
