[求助] 求助电容器容量与Q值的关系原理

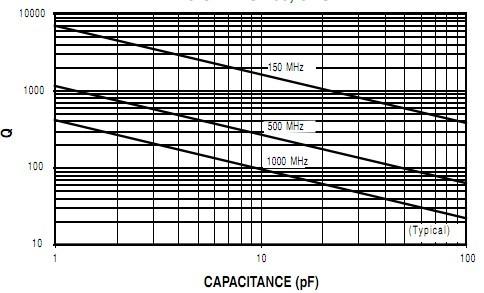

电容器在高频下，如500MHz、1000MHz下容量与Q值的关系是直线的原因是什么？有没有推导公式？

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-03-19 09:17:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wjlu

金虫 (初入文坛)

【答案】应助回帖

★ ★ ★ ★ ★
蘑菇点点: 金币+5 2013-04-09 09:25:33
电感的Q=2*pi*f*L/r,其中f为工作频率，把L换成C，串联损耗电阻r换成并联漏电电导g，应该是电容的Q。或者查电工学的书籍也有。电容器的Q通常远远都高于电感，有载情况下都能达到1000的数量级。随着频率增加，介质绝缘性能降低，漏电g增加，所以Q下降。
到了射频，通常用谐振腔法测量其等效串联电阻ESR、判断其性能，详见《实用射频技术》。
赞一下(1人) 回复此楼
2楼2013-03-22 20:31:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

feng_zc

木虫 (正式写手)
若等效串联电阻为R，则Q=1/(wRC)
赞一下(1人) 回复此楼
3楼2013-03-23 00:54:35
