[交流] 电化学小白求问CV图的问题，太诡异的图~~求顺利毕业 已有5人参与

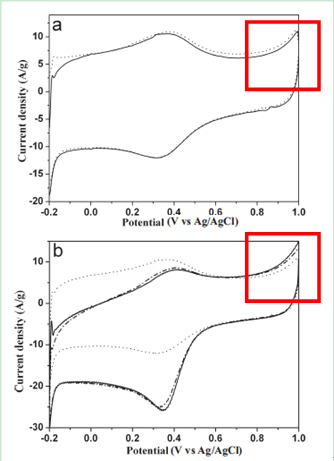

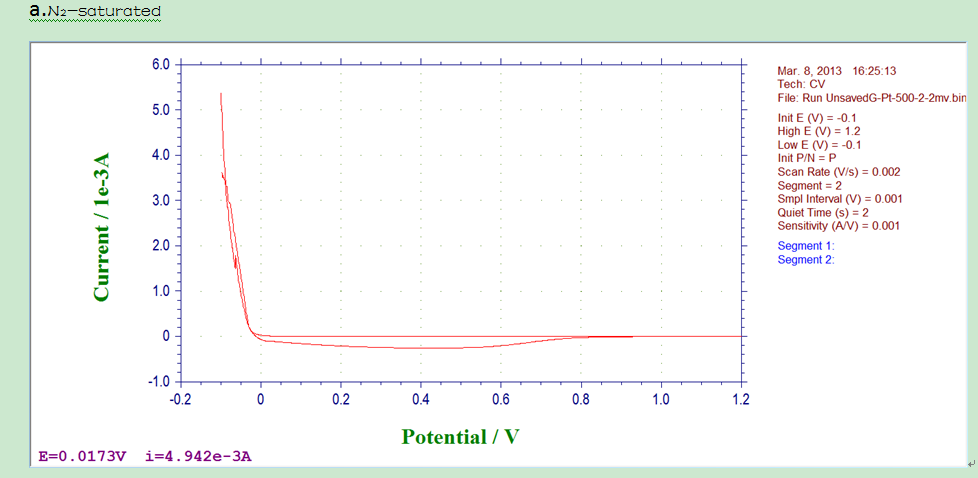

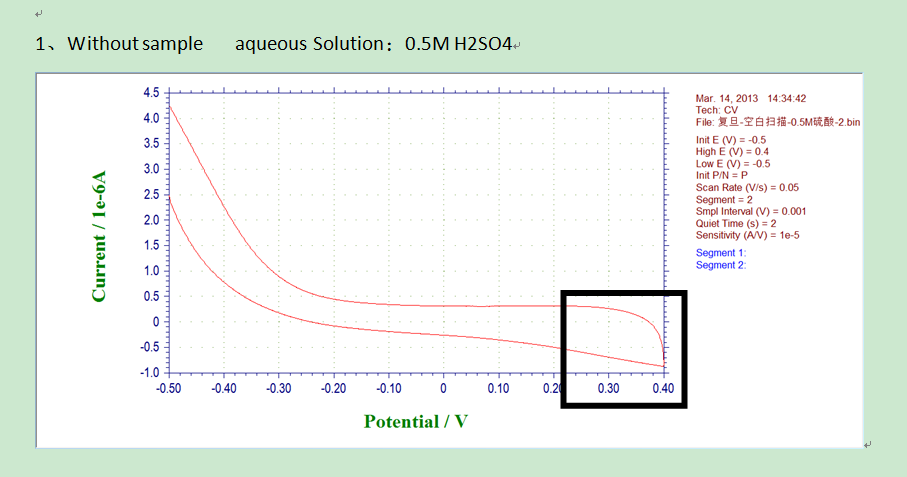

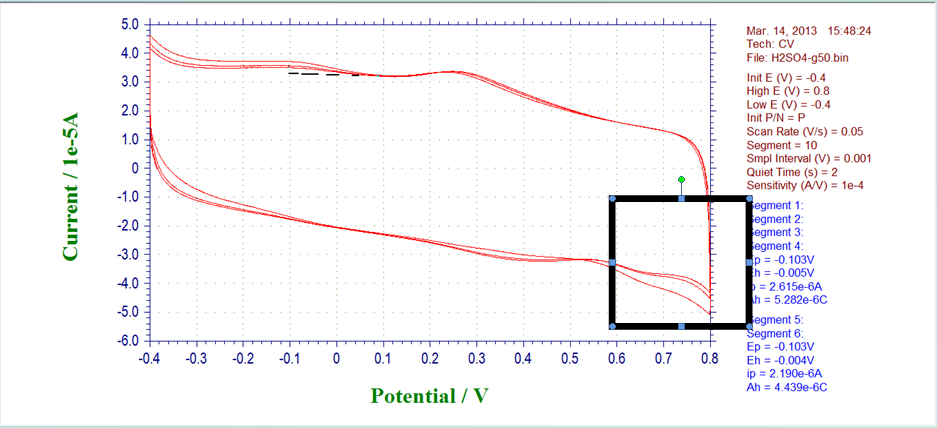

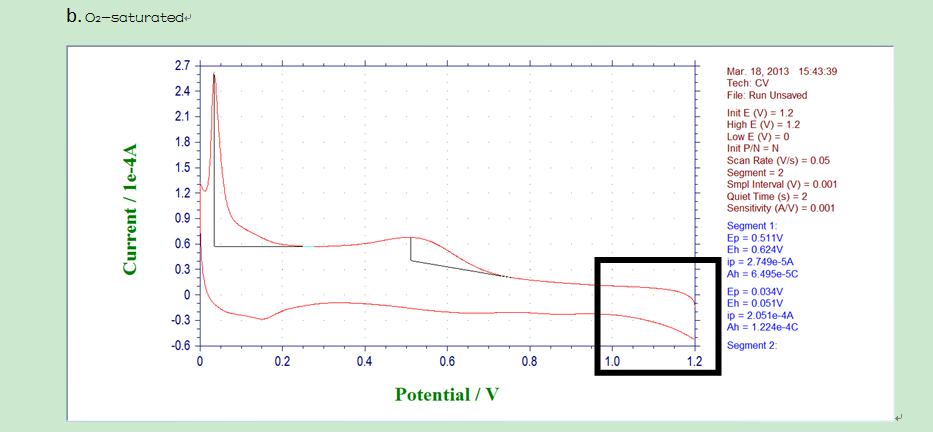

毕业设计做Pt/graphene的燃料电池电极，其余的测试都已做完，数据正常！TEM显示我的Pt粒子尺寸在3nm左右，分散均匀。已经测试过电极，三个电极都没有问题。用的是0.5M的硫酸溶液，Ag/AgCl参比电极。图1没有样品时的CV图；图2是有样品，在O2饱和的情况下的CV图；图3图4是样品在N2饱和的情况下的CV，太奇葩了。正常的应该是图5这个样纸滴！


测试中还有以下问题：
1、硫酸体系中，扫描电压只要小于零，玻碳电极上便有气泡产生！！！
2、CV图中在1.0V左右，所有扫描结果均是向上翘，在以上图中均有标注，文献中均是向下的，可能是哪里的异常？

呜呜呜~~小白没有金币，但求大神们帮忙分析呀，求顺利毕业！！！













回复此楼

» 猜你喜欢
1楼 2013-03-18 17:51:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhy_john

银虫 (小有名气)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
看着总觉得是你的Y轴反了。。。你能不能检查一下你的图呢?从软件里。
赞一下 回复此楼
2楼2013-03-18 19:43:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuoling2005

木虫 (正式写手)

科研战线上的农民工
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
我的感觉是你把你仪器上电流方向设置和图4图5的刚好相反，氧化电流图4图5是正，而你的是负，这个在参数设置里面就有
赞一下 回复此楼
锂硫电池交流QQ群189865837，锂硫电池交流请进群！
3楼2013-03-18 19:46:37
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nan2011

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by zhy_john at 2013-03-18 19:43:13
看着总觉得是你的Y轴反了。。。你能不能检查一下你的图呢?从软件里。

谢谢，我也觉得Y轴不对，但是设置里面改过来的话，就成了负值在上，正值在下，也不对呀~~~况且为啥电位成负的时候就有气泡呢？
赞一下 回复此楼
4楼2013-03-18 20:21:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nan2011

新虫 (初入文坛)
引用回帖:
3楼: Originally posted by zhuoling2005 at 2013-03-18 19:46:37
我的感觉是你把你仪器上电流方向设置和图4图5的刚好相反，氧化电流图4图5是正，而你的是负，这个在参数设置里面就有

参数设置中改哪项？我改了current axis，这样子不就是负值在上了么？
赞一下 回复此楼
5楼2013-03-18 20:23:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhuoling2005

木虫 (正式写手)

科研战线上的农民工
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
4楼: Originally posted by nan2011 at 2013-03-18 20:21:09
谢谢，我也觉得Y轴不对，但是设置里面改过来的话，就成了负值在上，正值在下，也不对呀~~~况且为啥电位成负的时候就有气泡呢？...

负电位有气泡应该是析氢了，你改不了的话问问同实验室的人怎么改参数，或者你把数据导出来，作图时把电流值数据乘以-1，然后作图就和图4图5一样了
赞一下 回复此楼
锂硫电池交流QQ群189865837，锂硫电池交流请进群！
6楼2013-03-18 20:46:55
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

nan2011

新虫 (初入文坛)

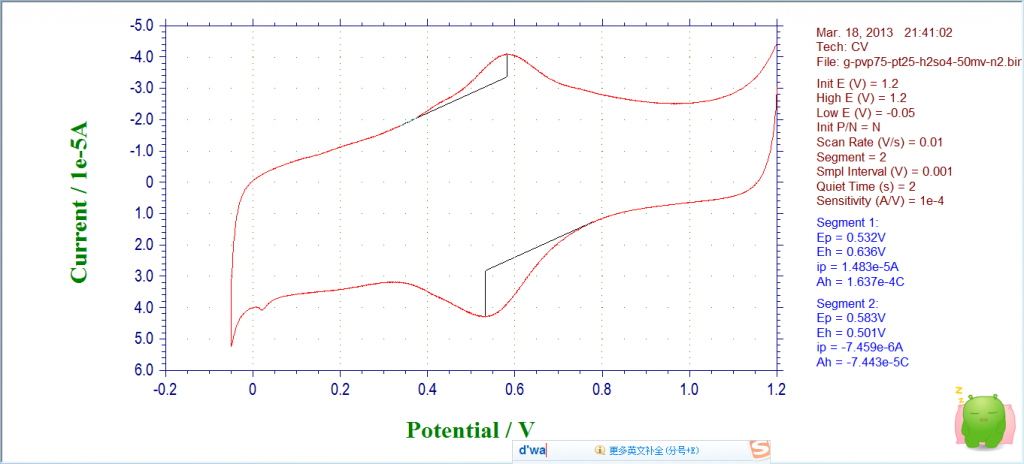

这是刚刚做的，氮气饱和，图也稍稍正常并且稳定了，但是为啥只有氢的吸附峰，没有脱附峰呢?

赞一下 回复此楼
7楼2013-03-18 21:45:36
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xiandan

至尊木虫 (职业作家)

木虫一员
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
感觉你的扫查范围应该是-0.2-1.0，应该可以了
赞一下 回复此楼
生命不息，奋斗不止
8楼2013-03-19 00:33:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

amstudent

新虫 (初入文坛)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
????????D5  x?S??current desnity ????????????current????????
paper????????current density  ???????????y?S??current???@????????????e?
赞一下 回复此楼
9楼2013-04-17 04:56:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

陈腾飞

木虫 (正式写手)

小学生
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
和超级电容器的图很像.咋会出现峰呢？是不是里面掺有其他杂质呢？
赞一下 回复此楼
永不止步
10楼2013-04-17 09:05:49
