[求助] 两张SEM图对比，大家来找茬

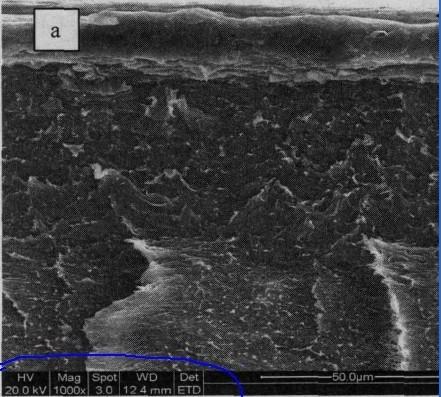

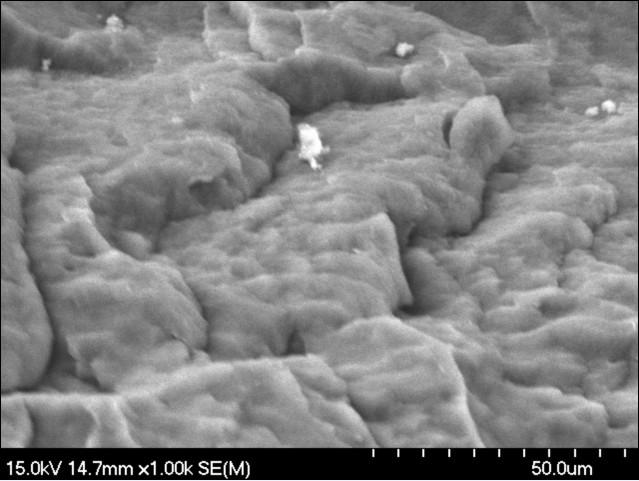

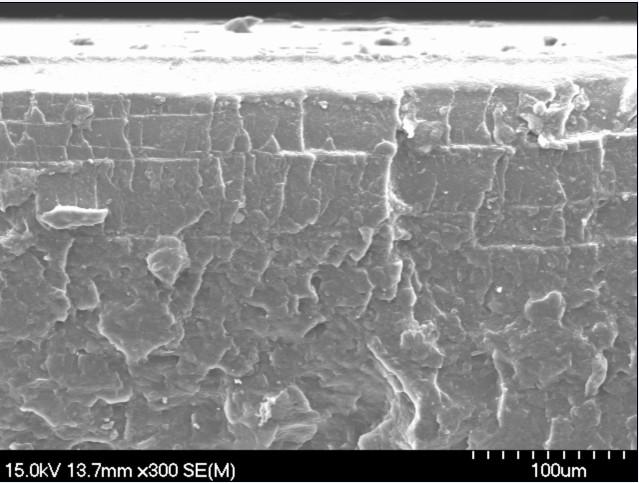

求助各位，这里有两张SEM图：1图和2图；两张图是聚合物PP面板脆断的断面形貌，材料一样，视野中厚度都是2mm。但是1图和2图的放大倍数差别那么大，怎么能观察到差不多的形貌？2图的倍数达到1K倍后就和1图完全不同了，同样1图缩小至300倍也不会和2图差不多，但是材料厚度等都一致。这是什么原因啊。
是不是成像的物镜焦距WD不一致还是什么原因？
我是新手，望大家帮助！




回复此楼

» 收录本帖的淘帖专辑推荐

有用数

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼2013-03-15 19:31:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

斩云断空

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这个，视野应该指的是所观察对象的实际范围吧。图片的大小是一定的，当然放大倍数越大，视野的范围就越小了啊。图1的式样断的时候可能不够脆，看上去有拉丝，图2就基本上断的比较脆。如果式样很薄，断口可能只有一部分脆断，一部分韧性断裂。
赞一下(1人) 回复此楼

» 本帖已获得的红花（最新10朵）

westlifewjw
8楼2013-03-16 20:06:30
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

感谢参与，应助指数 +1
一个x1000，一个x300，其实就差了三倍多啊。再看标尺。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

westlifewjw
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
2楼2013-03-15 20:20:55
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

westlifewjw

银虫 (初入文坛)
送鲜花一朵
引用回帖:
2楼: Originally posted by wulishi8 at 2013-03-15 20:20:55
一个x1000，一个x300，其实就差了三倍多啊。再看标尺。

确实只三倍多，但是操作上统一两张图的倍数后，比如图2在放大1K倍后，就只是中间的一块区域，而不像图1一样视野那么开阔。
赞一下 回复此楼
3楼2013-03-15 20:54:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

westlifewjw

银虫 (初入文坛)
引用回帖:
3楼: Originally posted by westlifewjw at 2013-03-15 20:54:02
确实只三倍多，但是操作上统一两张图的倍数后，比如图2在放大1K倍后，就只是中间的一块区域，而不像图1一样视野那么开阔。...

如图片

赞一下 回复此楼
4楼2013-03-15 21:00:17
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

引用回帖:
3楼: Originally posted by westlifewjw at 2013-03-15 20:54:02
确实只三倍多，但是操作上统一两张图的倍数后，比如图2在放大1K倍后，就只是中间的一块区域，而不像图1一样视野那么开阔。...

图2本身就是1000倍，你应该把图一的300倍，放大到一千倍。
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
5楼2013-03-15 21:14:42
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

westlifewjw

银虫 (初入文坛)
引用回帖:
5楼: Originally posted by wulishi8 at 2013-03-15 21:14:42
图2本身就是1000倍，你应该把图一的300倍，放大到一千倍。...

放大1000倍就是图3了，视野小了好多。
赞一下 回复此楼
6楼2013-03-15 22:08:20
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wulishi8

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
westlifewjw: 金币+10, ★有帮助, 谢谢 2013-03-16 19:53:05
westlifewjw: 金币+6, ★有帮助 2013-03-25 18:41:10
引用回帖:
6楼: Originally posted by westlifewjw at 2013-03-15 22:08:20
放大1000倍就是图3了，视野小了好多。...

视野这个词。。。
看起来是什么样子，取决于材料断面是否很齐。
和工作距离肯定没什么关系的。
赞一下 回复此楼
中山大学材料学院招聘博士后和专职研究员，年薪20万起，请站内联系，谢谢。
7楼2013-03-15 22:31:16
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

westlifewjw

银虫 (初入文坛)
送鲜花一朵
引用回帖:
8楼: Originally posted by 斩云断空 at 2013-03-16 20:06:30
这个，视野应该指的是所观察对象的实际范围吧。图片的大小是一定的，当然放大倍数越大，视野的范围就越小了啊。图1的式样断的时候可能不够脆，看上去有拉丝，图2就基本上断的比较脆。如果式样很薄，断口可能只有一部 ...

确实是这样的，样品有2.5mm厚，材料是PP，我用液氮泡了1分钟左右后是用老虎钳掰开的，端口不平整。这种材料在液氮中泡的时间长的话会不会容易脆断些啊？
还有想问下脆断后，想观察晶体形态，是不是需要刻蚀啊，有哪些方法啊？
谢谢
赞一下 回复此楼
9楼2013-03-17 09:12:53
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

yuan999

专家顾问 (知名作家)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
westlifewjw: 金币+4, ★有帮助 2013-03-25 18:41:17
个人觉得是不是聚焦的问题，把加速电压电压调小点，避免电子束损伤材料
赞一下 回复此楼
我~心~依~旧
10楼2013-03-17 21:11:46
