【答案】应助回帖

» 猜你喜欢

大佬们，PVDF中加入TFEMA光交联后，DSC测试的结晶度基本不变，这是什么原因啊已经有5人回复
美国科罗拉多ASME SHTC2025参会经验分享已经有0人回复
金属材料论文润色/翻译怎么收费? 已经有174人回复
小论文投稿已经有3人回复

1楼2013-03-12 21:55:19

wugenyong

银虫 (小有名气)

应助: 30 (小学生)
金币: 228.4
红花: 9
帖子: 118
在线: 39.8小时
虫号: 1376259
注册: 2011-08-22
性别: GG
专业: 动力学与控制

三角形均匀分布载荷是个什么东西？

2楼2013-03-13 08:39:55

tiankula

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 1398.5
帖子: 23
在线: 136.1小时
虫号: 1081403
注册: 2010-08-24
专业: 电机与电器

引用回帖:

2楼: Originally posted by wugenyong at 2013-03-13 08:39:55
三角形均匀分布载荷是个什么东西？

具体的参见下图


3楼2013-03-13 16:46:45

wugenyong

银虫 (小有名气)

应助: 30 (小学生)
金币: 228.4
红花: 9
帖子: 118
在线: 39.8小时
虫号: 1376259
注册: 2011-08-22
性别: GG
专业: 动力学与控制

【答案】应助回帖

感谢参与，应助指数 +1

悲催，我不知道怎么插入图片，integration(transpose(N)*q*l*d(epsi),0,1),q=q0(1-epsi);
epsi为变量，epsi=(x-xi)/l,l为梁单元的长度; integrtion-积分，对epsi积分，N为形函数矩阵，transpose为转置

4楼2013-03-14 08:05:21

wugenyong

银虫 (小有名气)

应助: 30 (小学生)
金币: 228.4
红花: 9
帖子: 118
在线: 39.8小时
虫号: 1376259
注册: 2011-08-22
性别: GG
专业: 动力学与控制

【答案】应助回帖

可以了，看下图吧。


5楼2013-03-14 08:10:45

tiankula

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 1398.5
帖子: 23
在线: 136.1小时
虫号: 1081403
注册: 2010-08-24
专业: 电机与电器

引用回帖:

5楼: Originally posted by wugenyong at 2013-03-14 08:10:45
可以了，看下图吧。


我用你给的公式算了一下，跟答案不符合，哥们，能不能把这个公式的前因后果贴出来一下！

6楼2013-03-14 19:57:39

wugenyong

银虫 (小有名气)

应助: 30 (小学生)
金币: 228.4
红花: 9
帖子: 118
在线: 39.8小时
虫号: 1376259
注册: 2011-08-22
性别: GG
专业: 动力学与控制

【答案】应助回帖

引用回帖:

6楼: Originally posted by tiankula at 2013-03-14 19:57:39
我用你给的公式算了一下，跟答案不符合，哥们，能不能把这个公式的前因后果贴出来一下！...

不知道你的问题有没有解决，前段时间比较忙，如果你依旧没有解决，这两天我会把推导过程贴上来。

7楼2013-03-25 09:07:44

tiankula

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 1398.5
帖子: 23
在线: 136.1小时
虫号: 1081403
注册: 2010-08-24
专业: 电机与电器

引用回帖:

7楼: Originally posted by wugenyong at 2013-03-25 09:07:44
不知道你的问题有没有解决，前段时间比较忙，如果你依旧没有解决，这两天我会把推导过程贴上来。...

还没有呢，谢谢你啊

8楼2013-03-25 15:41:53

wugenyong

银虫 (小有名气)

应助: 30 (小学生)
金币: 228.4
红花: 9
帖子: 118
在线: 39.8小时
虫号: 1376259
注册: 2011-08-22
性别: GG
专业: 动力学与控制

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★
tiankula: 金币+10, ★★★★★最佳答案 2013-03-29 08:07:33

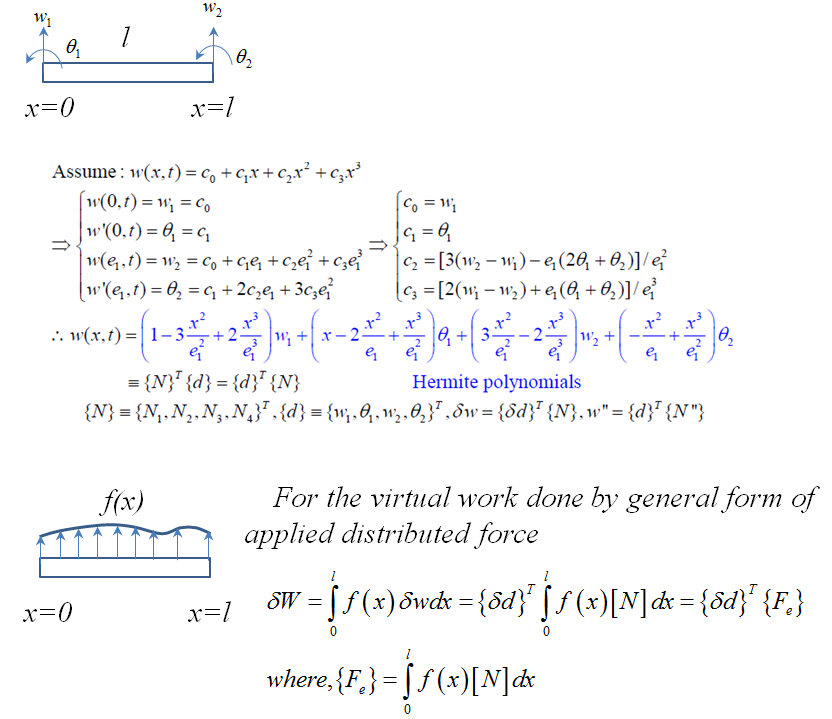

Please find my detailed derivation in the picture. In your case, I believe you may obtain the nodal force in analytical form, while in general case, it should be obtained through Numerical Intergration.


赞一下(2人)

9楼2013-03-28 18:41:53

tiankula

银虫 (初入文坛)

应助: 2 (幼儿园)
金币: 1398.5
帖子: 23
在线: 136.1小时
虫号: 1081403
注册: 2010-08-24
专业: 电机与电器

引用回帖:

9楼: Originally posted by wugenyong at 2013-03-28 18:41:53
Please find my detailed derivation in the picture. In your case, I believe you may obtain the nodal force in analytical form, while in general case, it should be obtained through Numerical Intergrati ...

过程很详细，谢谢了！

10楼2013-03-29 08:06:31
