[求助] AD8000组成的放大电路,为什么这个电路没有放大效果?

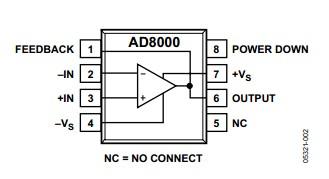

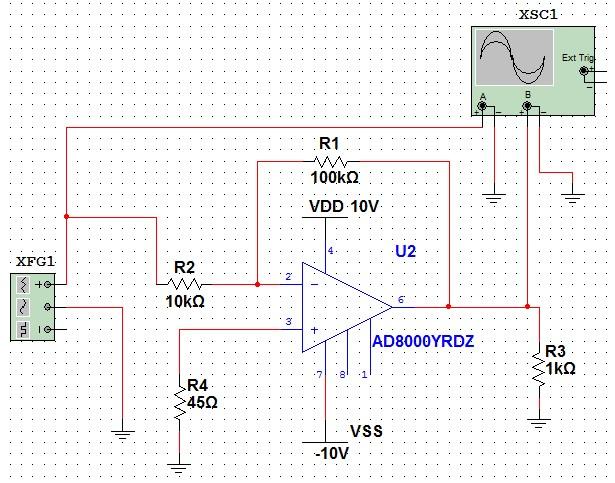

电路图如下,为什么仿真结果不但没有放大,还减小了,那个运放元件该怎么用?




回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tjujession

铁虫 (初入文坛)

【答案】应助回帖

感谢参与,应助指数 +1
首先正相输入端所连接的平衡电阻太小了,会发生漂移,阻值应该是反相输入端与反馈电阻的并联,基本可以等于反相输入端来代替,另外multisim软件进行电路仿真的时候有些基本的设置你可以再检查一下,比如说阻抗匹配的问题,因为我看你在放大电路的输出端并联了一个1K的电阻。
2楼2013-03-14 16:31:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zourenting

新虫 (初入文坛)

【答案】应助回帖

AD8000是电流反馈型的运放,反馈电阻不要取那么大,把100K,10K的换成1k,100Ω的 其次同相端的匹配电阻取值不对,如果接的话,应是接在反相端的两个电阻的并联值,其实不接也可以 影响不会太大.
电路焊接的时候也要注意 走线短直 无交叉 电流反馈型的运放对寄生参数很敏感 电源做好去耦
3楼2013-03-23 19:06:10
