[求助] 急求如何用Gambit创建3D的带孔包装模型?????

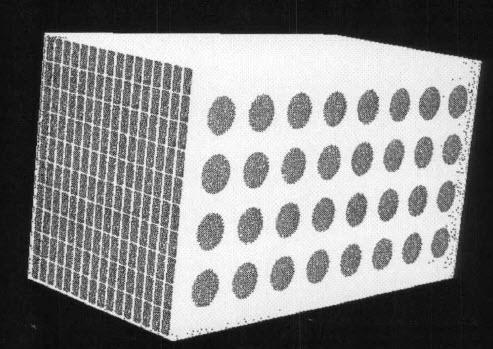

如何创建如下图所示的通气包装结构模型,边界是空气从孔进去,里面装有水果是固体的,这个应该不用Mixture模型,本人尝试过以下两种方法都没成功:
(1)先建立体,然后在面上创建圆面,想用不塞尔减去,选了Retain,设置好了边界条件,结果导入Fluent时进气边界并没有。我估计是体的面不能减而将整个面都当做WALL了,求高手指点?
(2)由面——体,创建好带孔面后想将6个面组合成为体,结果成不了连通的流体区
急求专业高手指导啊!!!在此不胜感激!!!!!

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

znon

金虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
(1)先建立体,然后在面上创建圆面,想用不塞尔减去,选了Retain,设置好了边界条件,结果导入Fluent时进气边界并没有。我估计是体的面不能减而将整个面都当做WALL了,求高手指点?

先建立体
然后在面上创建圆面
用圆面split面
设置孔为速度入口
2楼2013-03-06 15:31:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Delio111

新虫 (小有名气)

非常感谢,成了!!!!
3楼2013-03-06 20:46:31
