[交流] PZT基压电陶瓷材料的交流阻抗谱的电路拟合分析

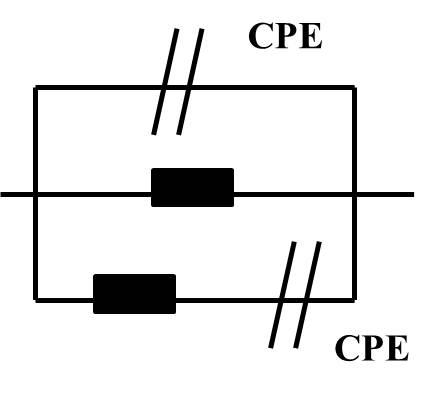

附件是PZT基压电陶瓷材料的交流阻抗谱的拟合图和电路图，开始，我们试了很多种电路进行拟合，但是拟合的效果很差，后来看到文献中有人用的一个电路（附件中的电路），我们也试了一下，拟合结果还可以，我们以前都没做过这些工作，所以对里面东西不是很清楚，请大家帮忙看一下，用这个等效电路是否合理，各个元件代表的意义是什么？




回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

» 抢金币啦！回帖就可以得到:

查看全部散金贴
1楼 2013-03-05 15:31:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zmp104

木虫 (小有名气)
引用回帖:
2楼: Originally posted by chinaworm at 2013-04-11 09:11:32
关键是你就一个圆,拟合了有什么用途,一般别人用这个拟合是看晶粒/晶界./界面等等哪个对电阻影响大 作用大
二你这个就是晶粒的作用 根本不用拟合 就直接测一个绝缘电阻率就ok

谢谢您的应答，但是我做的是多晶陶瓷，怎会没有晶界效应呢？而且从图上可以看出，所有半圆都不是标准的，都呈现一种扁平状，看到文献别人的图和我的差不多，一般这种扁平状的，就可以说存在着晶粒、晶界的共同作用。
赞一下 回复此楼
3楼2013-04-12 07:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
查看全部 4 个回答

chinaworm

专家顾问 (知名作家)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
关键是你就一个圆,拟合了有什么用途,一般别人用这个拟合是看晶粒/晶界./界面等等哪个对电阻影响大 作用大
二你这个就是晶粒的作用 根本不用拟合 就直接测一个绝缘电阻率就ok
赞一下 回复此楼
2楼2013-04-11 09:11:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

大脸壳壳猫

铁虫 (正式写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
引用回帖:
3楼: Originally posted by zmp104 at 2013-04-12 07:57:49
谢谢您的应答，但是我做的是多晶陶瓷，怎会没有晶界效应呢？而且从图上可以看出，所有半圆都不是标准的，都呈现一种扁平状，看到文献别人的图和我的差不多，一般这种扁平状的，就可以说存在着晶粒、晶界的共同作用 ...

那请问你最后是怎么解决的呢？如果是一个圆的话，该怎么分析啊
赞一下 回复此楼
4楼2013-12-02 16:29:21
