垫圈 螺母 模态分析问题
|
|

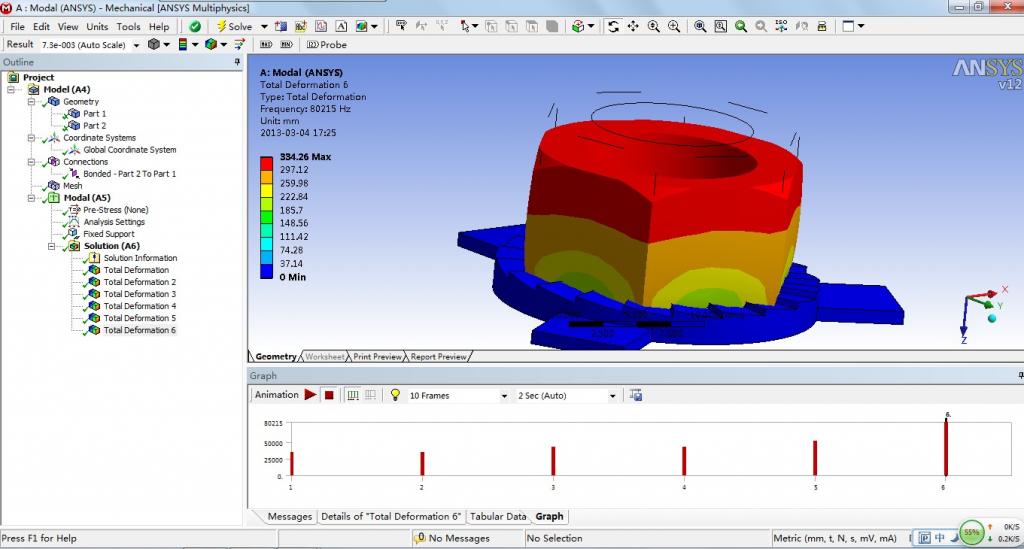

请教各位，我是准备做如图示（装配图）的模态分析，我设置的约束是，垫圈的底部被完全固定，不限定频率。但是我求得的模态振幅几百毫米 甚至十几米，另外其固有频率也是几万hz，这不符合常理。 另外有个问题是，workbench中模态分析不能做装配件的，而在这个地方我就令其接触面bonded，这样有没有问题？ 谢谢 非常急  QQ拼音截图未命名0.jpg |
回复此楼» 猜你喜欢
【博士招生】材料科学与工程专业（金属类）博士研究生，非诚勿扰。
已经有122人回复
-
各位大佬，面上项目预算多少合适？预算有用吗？
已经有21人回复
-
金属材料论文润色/翻译怎么收费?
已经有127人回复
-
工学085800能动专硕，初试307分求调剂，满足B区国家线
已经有1人回复
-
使用高温激光共聚焦显微镜原位观察高强度海工钢的贝氏体转变
已经有0人回复
-
26机械调剂 | 杭电本科322 | 精通SW/UG/AutoCAD+ANSYS | 求带走
已经有1人回复
-
26机械调剂 | 杭电本科322 | 精通SW/UG/AutoCAD+ANSYS | 求带走
已经有0人回复
-
学硕287求调剂
已经有0人回复
-
学硕287求调剂
已经有5人回复
-
面上参与人员重要吗？找不到参与人
已经有5人回复
-
通过高温激光共聚焦显微镜原位观察Fe-Al-Ti-O熔体中多种氧化物夹杂物的团聚行为
已经有0人回复
kingjinjing
专家顾问 (著名写手)
-
专家经验: +159 - 机械EPI: 3
- 应助: 308 (大学生)
- 贵宾: 0.011
- 金币: 3935.9
- 散金: 5984
- 红花: 27
- 帖子: 1648
- 在线: 875.4小时
- 虫号: 1251690
- 注册: 2011-03-31
- 性别: GG
- 专业: 机械动力学
- 管辖: 机械
【答案】应助回帖
★ ★ ★ ★ ★
感谢参与，应助指数 +1
renchong: 金币+5, ★★★很有帮助 2013-03-05 09:03:50
感谢参与，应助指数 +1
renchong: 金币+5, ★★★很有帮助 2013-03-05 09:03:50
|
摸态分析中的振幅只是一个相对值.... 没有实际意义..... 而且你约束了垫片....螺母这么小....且又是BONDED... 因此..质量小...刚度大.....那1阶频率必然很大..... 你这个东西应该....建议做有预应力的模态分析..... 并且....ANSYS中.... 垫圈是有专门的理论(专门的gasket单元,PS:记得好像是inter单元.你自己再查查看)来模拟的..... 最后很明确的告诉你..... ANSYS WB是可以做装配体摸态分析的..... 至于准不准.....那就要看你的网格与约束条件了.... 这个需要你做实验来验证....别无他法.... |
