[求助] 请教大侠：在膜上施加直流电压+交流电压，在频域上观察输出压力变化

小弟是comsol初学者，做MEMS传感器的，请教高手，大侠，现在我想在一个膜上施加一个 直流电压+交流电压，然后电信号转换成力，观察频域上的输出力的变化，求高手指点，谢谢啊！
PS：我在根目录下定义了一个waveform，但是无法加上直流电压，在terminal上不行，我选定是electromechanical物理模型，请求大侠，高手指点，小弟不胜感激！！
回复此楼

» 猜你喜欢
1楼 2013-02-28 20:46:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mikefallon

木虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
ascxw2008: 金币+5, ★★★★★最佳答案, 谢谢高手啊 2013-03-04 10:33:23
直流电压+交流电压的问题，通过waveform定义交流之后，再定义一个Analytic。把这个Analytic设置成“Waveform函数名 + 直流电压值”即可（在Analytic的Expression里边设置表达式）。用的时候直接用这个Analytic函数即可。
赞一下 回复此楼
2楼2013-02-28 20:57:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
引用回帖:
2楼: Originally posted by mikefallon at 2013-02-28 20:57:06
直流电压+交流电压的问题，通过waveform定义交流之后，再定义一个Analytic。把这个Analytic设置成“Waveform函数名 + 直流电压值”即可（在Analytic的Expression里边设置表达式）。用的时候直接用这个Analytic函数即 ...

感谢高手指点！不过可能是我操作原因，还是不行。。。我定义waveform了，名字为wv1,然后我定义Analytic1，Expression里写的是wv1+47，然后出现error提示：Invalid lower bound  Empty expression.这个是怎么回事啊？烦请高手指点！
还有，可以加你QQ好友么？我Q是 734189968 想向你多学习学习，谢谢啊！
赞一下 回复此楼
3楼2013-03-01 12:07:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mikefallon

木虫 (小有名气)
引用回帖:
3楼: Originally posted by ascxw2008 at 2013-03-01 13:07:09
感谢高手指点！不过可能是我操作原因，还是不行。。。我定义waveform了，名字为wv1,然后我定义Analytic1，Expression里写的是wv1+47，然后出现error提示：Invalid lower bound  Empty expression.这个是怎么回事啊 ...

1. Expression里的格式应该是：wv1(x)+47，函数形式不能忘写自变量。

2. “Invalid lower bound  Empty expression”这个问题，在Analytic1里还有一个“Plot parameters”，定义自变量x的显示上下限，一般至少定义一个周期以上长度，便于把整个波形看清楚。

3. 定义好之后，点击Plot，即可显示波形，检查是否设置正确。

qq很少上，小木虫基本都挂着，大家一起讨论有助于提高。good luck!
赞一下(3人) 回复此楼
4楼2013-03-01 13:22:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
引用回帖:
4楼: Originally posted by mikefallon at 2013-03-01 13:22:08
1. Expression里的格式应该是：wv1(x)+47，函数形式不能忘写自变量。

2. “Invalid lower bound  Empty expression”这个问题，在Analytic1里还有一个“Plot parameters”，定义自变量x的显示上下限，一般至少定 ...

谢谢指点！ 虽然没有出来结果，但我感觉可能是我的问题。还想请你指教一下，comsol说我遇到问题：constraint found for variables in diferent Esgregated groups.Try to merge these groups. —Feature: Stationary Solver(sol1/s1)     —constraint found for variables in diferent Esgregated groups.Try to merge these groups
请问，我该如何合并边界条件呢？我记者好像是不是有个什么布尔。。。，请指教！
赞一下 回复此楼
5楼2013-03-04 12:23:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mikefallon

木虫 (小有名气)
你在加载电压的物理模块填写设定好的电压函数时是怎么写的？电压函数自变量是写的x么？
如果电压函数和电极表面坐标没关系，则不能把x当作自变量。
如果电压函数是时间t的函数，则其在物理模块引用格式可参考本版帖子“MEMS焦耳热仿真，怎样给一个加热电阻添加方波或者三角波电压? ”里边我的回复。
赞一下 回复此楼
6楼2013-03-04 13:21:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
引用回帖:
6楼: Originally posted by mikefallon at 2013-03-04 13:21:13
你在加载电压的物理模块填写设定好的电压函数时是怎么写的？电压函数自变量是写的x么？
如果电压函数和电极表面坐标没关系，则不能把x当作自变量。
如果电压函数是时间t的函数，则其在物理模块引用格式可参考本版 ...

多谢学长！哈哈，我照你说的去做了，电压的问题应该是解决了！

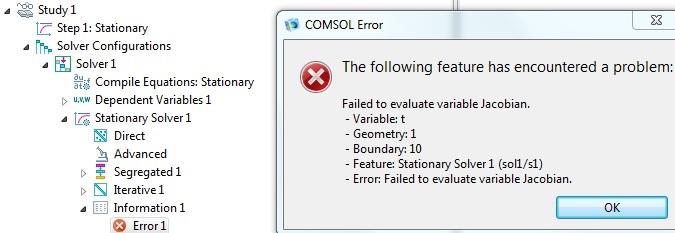

还想请教一下，我加了Vac，还能不能用稳态分析了？加好电压后，我有出现了这个问题，烦请高手帮我看下好么，给我点提示和指点，谢谢哈！

赞一下 回复此楼
7楼2013-03-04 17:04:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mikefallon

木虫 (小有名气)
引用回帖:
7楼: Originally posted by ascxw2008 at 2013-03-04 18:04:44
多谢学长！哈哈，我照你说的去做了，电压的问题应该是解决了！
还想请教一下，我加了Vac，还能不能用稳态分析了？加好电压后，我有出现了这个问题，烦请高手帮我看下好么，给我点提示和指点，谢谢哈！

...

我也是新手，多交流，共同进步。
你现在这个问题我就不懂了，Vac是什么量，是膜上加的变化电压吗？
现在用的是瞬态求解么？如果电压是随时间变化的，似乎应该换成Time dependent求解吧。
赞一下 回复此楼
8楼2013-03-04 17:32:00
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

ascxw2008

铜虫 (正式写手)
引用回帖:
8楼: Originally posted by mikefallon at 2013-03-04 17:32:00
我也是新手，多交流，共同进步。
你现在这个问题我就不懂了，Vac是什么量，是膜上加的变化电压吗？
现在用的是瞬态求解么？如果电压是随时间变化的，似乎应该换成Time dependent求解吧。...

哈哈，你客气啦！和你比，我新的太彻底了！
Vac就是加在膜上面的交流电压，随时间变化的，我也考虑过是在时域上，因为Vac本身就是随时间变化的，我用的是稳态求解。可是最后还是要观察输出压力在频域上的图形，所以就考虑了频域。。。
赞一下 回复此楼
9楼2013-03-04 21:01:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

xuelong523

铁虫 (初入文坛)
楼主，现在还做此方面的仿真吗？如何才能在膜上加上交流和直流电压，我遇到同样的问题了，请求你指教
赞一下 回复此楼
我快乐
10楼2015-03-09 20:10:14
