[求助] 急求大牛救助 ansys 布尔运算错误。 怎么调公差都不行

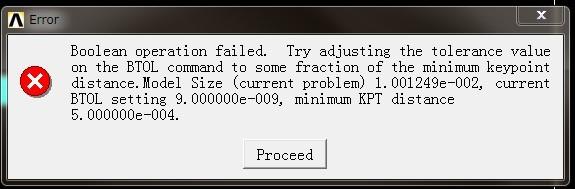

各位大牛，小弟在做两个体积粘接的时候，出现了布尔运算错误，怎么调公差都不行。 还希望牛人告诉一下。

两个简单的体积粘接，一个坐标是： x 0, 0.01，Y 0，0.01 Z 0，-0.0005. 另一个是： X 0， 0.01， Y 0, 0.01， Z 0，2e-8

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-02-27 11:57:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fendouyizu

新虫 (初入文坛)
我是想算在一个长宽厚为10mm,10mm,0.5mm的薄板上，镀一层20纳米厚的金属膜，两种材料热膨胀系数不同，通过升高200℃，来计算产生的热应力。 但是用ansys在建立模型，粘接的时候出现布尔运算 公差问题，怎么调公差都不行。急求高手指点。  模型建立方法是用 Volume-Block-by dimension建立的两个体积
赞一下 回复此楼
2楼2013-02-27 12:07:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

感谢参与，应助指数 +1
你的第二个体的 z 向尺寸太小了，只有 2e-08，这可能就是 Vglue 失败的原因。
可以不用粘接，改用以下办法：
    创建第一个体以后，另外创建一个 keypoint，位于第一个体的上表面任一角点之上，距离为 2e-8，然后将该角点与新的 KP 点连为一条线，再将第一个体的上表面沿该线做 Extrude，以生成第二个体。
    如果这个办法不行 (2e-8 太小)，可以先做一个大模型，将所有长度先放大，比如 10^8，做好模型并划分网格后，再将整个模型缩小相应的倍数 10^(-8)。
赞一下 回复此楼
3楼2013-02-28 19:02:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

还有一个办法，很笨的办法：
    先定义两个长方体的共 12 个 KP 点 (中间面上 4 个 KP 点是公用的)，然后通过这些 KP 点创建两个长方体。由于中间 4 个 KP 点是公用的，两个长方体自然就结合到一起了，不必再做布尔操作。
赞一下 回复此楼
4楼2013-03-01 09:22:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

^O^加油

铜虫 (小有名气)
楼主解决了没，我碰到同样的问题了，我用了镜像功能
赞一下 回复此楼
5楼2018-12-24 11:18:23
