[求助] 关于十径模型公式的一些问题,求指导!谢谢!

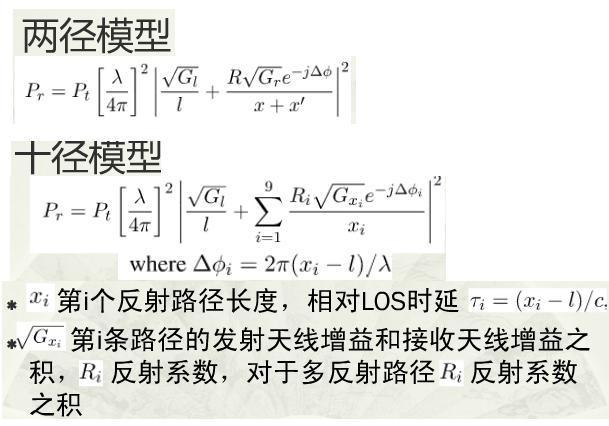

两径模型,十径模型公式如图1:
利用十径模型公式计算时是应该写为图2还是图3?
比较两径模型公式应该写为图3,但是根据∑,似乎应该写为图2。
如果写为图3,Ri=R1*R2*R3*...*R9,Gxi=Gx1*Gx9,对吗?
△φi 又等于什么?  急啊!

本人不是学通信的,连公式都看不懂,但是现在又要用,实在没办法,惭愧啊。谢谢!








[ Last edited by leighcl on 2013-2-27 at 14:04 ]
回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iopiop007

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与,应助指数 +1
leighcl: 金币+5 2013-02-28 00:19:05
应该是按照图2,△φi 指的是第i个径与主径的到达相位差。PS:在手头没书,上网没查到十径模型的内容,如果我没记错的话,上面就是答案。
2楼2013-02-27 23:11:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

leighcl

木虫 (著名写手)

引用回帖:
2楼: Originally posted by iopiop007 at 2013-02-27 23:11:13
应该是按照图2,△φi 指的是第i个径与主径的到达相位差。PS:在手头没书,上网没查到十径模型的内容,如果我没记错的话,上面就是答案。

首先谢谢!
Ri反射系数,对于多反射路径Ri反射系数之积,怎么理解啊?
3楼2013-02-28 00:21:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

iopiop007

金虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
leighcl: 金币+5, 谢谢啊! 2013-02-28 17:13:17
引用回帖:
3楼: Originally posted by leighcl at 2013-02-28 00:21:51
首先谢谢!
Ri反射系数,对于多反射路径Ri反射系数之积,怎么理解啊?...

这应该是指第i个反射路径可能包含多次的反射,假设有ni次,那反射系数就是每次反射系数的乘积吧,每次反射的反射系数好像可以假设为常数还是怎样,具体记不清了。
4楼2013-02-28 01:11:44
