求鉴定一下该情况是不是多模干涉的问题~~~~~
|
|

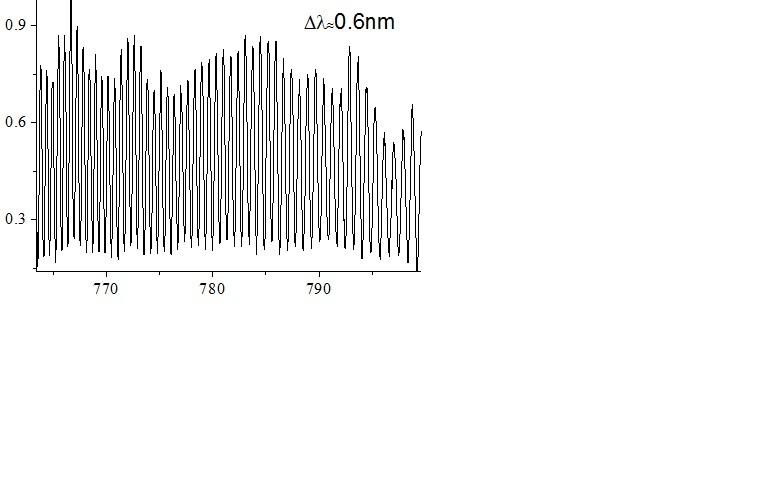

在用1550单模光纤跳线一端对接一个宽谱光源（760nm-810nm）的光源时，对接好以后用EMCCD光谱仪测1550单模光纤另一端的透射光谱，结果出现了周期性的对比度较高的光谱（如图2）。 宽带光谱也给出如下（如图1）。 对于该周期性图的解释有师兄说是多模干涉，但不确定，求大侠鉴定。  1.jpg  2.jpg |
回复此楼» 猜你喜欢
时间戳变了，能看出什么问题？
已经有18人回复
-
重要消息，中午系统在维护
已经有12人回复
-
哪位老哥知道今年的国自然具体哪一天放榜？
已经有20人回复
-
言之凿凿，8月21号(明天)放榜
已经有14人回复
-
只有每年这种时候来逛逛小木虫
已经有21人回复
-
欢迎发来filecode的Mz6后的代码验证其规律
已经有125人回复
-
今天基金会出结果吗？20260819
已经有15人回复
-
filecode，4个jtjc了
已经有13人回复
-
为什么余额宝的年化利率越来越低？主要原因有哪些？
已经有5人回复
-
今天放榜没戏了吧
已经有5人回复
基极电流
铁杆木虫 (正式写手)
- 应助: 144 (高中生)
- 金币: 9514.4
- 散金: 10
- 红花: 22
- 帖子: 555
- 在线: 637.7小时
- 虫号: 1882606
- 注册: 2012-07-07
- 性别: GG
- 专业: 电路与系统
【答案】应助回帖
感谢参与，应助指数 +1
| 你用的是光纤跳线，长度应该不长。所以当光源不是单模时，跳线包层中也存在着不可忽略的光场。你的师兄说的当然不错，但“模式”这个词比较笼统，具体地说，是不同波长间的多径干涉（“多径”这个词是几何光学或射线光学的概念，而“干涉”又是波动光学的效应。这里混用了几何光学和波动光学的模型，即认为光波经直线或反射在光纤，包括芯层和包层中传播，但不同频率的光波在尾纤末端却发生干涉。这样比用电磁理论解Maxwell方程组要容易得多，在光纤这样的圆柱体中，Maxwell方程组需在圆柱坐标中求解，这往往涉及贝塞尔函数等特殊函数，而且由光源决定的初始条件和包层参与的边界条件都非常复杂，反而不容易说得清楚。）。 |
» 本帖已获得的红花（最新10朵）
supermyth
2楼2013-02-24 15:54:06
