[求助] 轴头法兰下的圆角有裂纹,请帮助分析下可能原因及解决方案

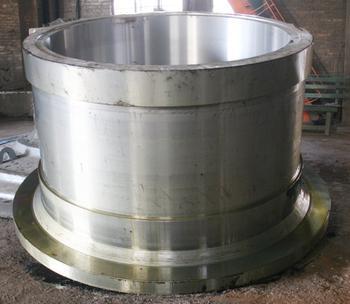

轴头法兰下的圆角有裂纹,请帮助分析下可能原因及解决方案

回复此楼

» 猜你喜欢

宁静致远
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

314977903

版主 (职业作家)

小风子


这图上看不到裂纹在哪
2楼2013-02-22 15:12:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

digghost

木虫 (著名写手)

【答案】应助回帖

感谢参与,应助指数 +1
垂直圆角的是热应力造成的.水平的是热应力和材料的变形应力一起造成的,前者只需要控制冷却速度,后者还需要控制温度场.
呵呵了
3楼2013-02-22 20:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

wsgsm

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与,应助指数 +1
要结合毛坯的成型工艺来分析。
4楼2013-02-23 08:30:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

北凌枫

银虫 (小有名气)

【答案】应助回帖

首先上面的图看不清楚裂纹产生位置
    其次,材质(有具体成分更好)、成型工艺(主要是浇注系统设置和造型、制芯工艺,但这是最关键的)、热处理工艺、加工方式等基本信息也得有吧
    三、三楼可能是搞理论研究的,说的都是大的原理,没有具体情况具体分析
    四、出现裂纹是偶然现象还是特定条件下的必然现象(没有图,但我推断:不是必然现象)
          4.1 如果是偶然现象,首先建议楼主亲自跟踪一下成型过程,看看细节控制上有没有什么异常情况,比如(不知道成型工艺也不好比如)过程异常导致的零件中的缺陷
          4.2 如果是铸件(不论经不经过热处理),出现裂纹最好在过程控制上下工夫,从结构方面的解决办法就是去砂型的尖角砂,不能改变圆角处结构的情况下可是试试用天燃气灯烘烤圆角及尖角砂的位置,出现裂纹缺陷的部位尤为重要。如果此法无效,可看看圆角上面(指铸造成型时该处圆角处的上平面)的斜度和冒口设置情况,看看是否合理,合理的情况下斜度和冒口尺寸是否足够
           4.3如果不是铸件,我也不好说什么,不是自己的专业领域,不能误导别人
     五、你先发些详细信息再说吧
人之所以不快乐是因为总把自己的意愿强加于别人身上!
5楼2013-03-19 00:07:22
