[求助] ansys ls/dyna 仿真为什么不出结果？

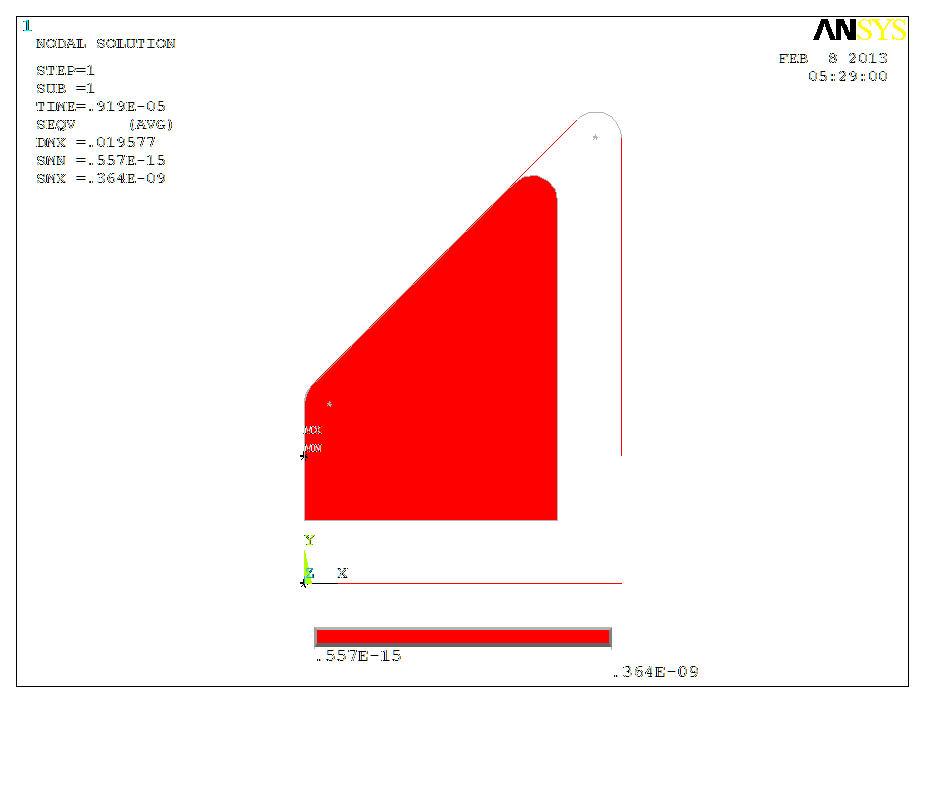

使用ansys ls/dyna进行金属变形仿真，材料属性，边界，网格，接触都定义好了，采用的是二维仿真，plane42单元，为什么结果一片红呢，计算过程中出现了，negative radius element 430，之前仿真就是不出自己想要的结果，为什么例子能做出来，我的就不行呢，那位大侠有经验啊，想知道往哪方面改？到底是哪一方面出现问题，谢谢不吝赐教啊，急死我了，想年前弄出来呢，郁闷之极啊。


回复此楼

» 猜你喜欢

售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急已经有9人回复
售SCI一区T0P文章，我:8.O.55.1.O54,科目全,可伽急已经有8人回复
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有8人回复
售一区SCI文章T0P，我:8O.551.O54,科目全,可十急已经有8人回复
售SCI一区T0P文章，我:8O.55.1.O.5.4,科目齐全,可+急已经有8人回复
售SCI一区T0P文章，我:8.O55.1.O.54,科目全,可十急已经有11人回复
售SCI一区T0P文章，我:8O.55.1.O.54,科目全,可伽急已经有11人回复
售SCI-T0P文章，我:8O.5.5.1.O.54,科目齐全,可+急已经有6人回复
售SCI文章，我:8O5.5.1.O.54,科目齐全,可+急已经有15人回复
售SCI一区文章，我:8.O.55.1.O.54,科目齐全,可伽急已经有13人回复

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:

为什么ANSYS后处理list节点应力，节点不全已经有13人回复
ANSYS加载运算后没有结果文件！已经有10人回复
ansys workbench真的方便么？已经有30人回复
Ansys载荷步计算结果的保存问题已经有8人回复
岩土仿真（ansys讨论）已经有38人回复
ANSYS LS-DYNA算法基础和使用方法已经有47人回复
ansys13.0 安装时出错：提示“系统找不到路径”。请大侠指点已经有8人回复
整编LS-DYNA中文教材免费下载已经有342人回复
求ansys/ls-dyna学习教程书籍已经有6人回复
ANSYS12.1为什么今天突然打不开了？已经有12人回复
ansys 加载求助已经有3人回复
给出了自己操作ansys分析铁球与水接触的过程，结果有问题，不知哪块操作有误已经有6人回复
ansys/ls-dyna中怎样施加脉冲载荷啊？急急急。。。。已经有12人回复
利用ANSYS/LS-DYNA做声辐射力弹性成像仿真——请问哪位达人有经验？？已经有3人回复
哪位大侠会用ansys ls-dyna做小球撞击纸蜂窝板的模拟。求给予指点。。不胜感激已经有6人回复
【求助】ansys误操作，可否撤销？是不是得重新开始？已经有16人回复
【求助】ANSYS LS-DYNA 边界条件问题已经有8人回复

1楼 2013-02-08 05:42:15

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

应助: 668 (博士)
金币: 9199
红花: 146
帖子: 2205
在线: 346小时
虫号: 728202
注册: 2009-03-22
性别: GG
专业: 动力学与控制

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-02-11 10:09:03

你确定是使用 ANSYS/Ls-Dyna 进行分析吗？在 ANSYS 中，所有的显式分析 (Ls-Dyna) 单元的编号都是 16x ，Plane42 不是 Ls-Dyna 支持的单元类型，需要把它改为 plane162 单元。
可能还有其它问题，先把单元类型改了再看还有什么问题。

赞一下(1人)

回复此楼

2楼2013-02-11 08:43:32

已阅回复此楼关注TA 给TA发消息送TA红花 TA的回帖

李荣丽

金虫 (小有名气)

应助: 2 (幼儿园)
金币: 3739.7
散金: 766
红花: 5
帖子: 129
在线: 64.2小时
虫号: 1683723
注册: 2012-03-12
性别: MM
专业: 制造系统与自动化

引用回帖:

2楼: Originally posted by htbbzzg at 2013-02-11 08:43:32
你确定是使用 ANSYS/Ls-Dyna 进行分析吗？在 ANSYS 中，所有的显式分析 (Ls-Dyna) 单元的编号都是 16x ，Plane42 不是 Ls-Dyna 支持的单元类型，需要把它改为 plane162 单元。
可能还有其它问题，先把单元类型改了 ...

谢谢你的回复啊，祝你新年快乐，呵呵！我是看到有个例子做的是板料冲压，用的就是这个单元，我想模仿一下，可是就是没有结果，我做的相当于密封时的变形，想看看密封元件的变形情况，可是按照例子实施的，就是没有结果！不知道为什么，你说的我的试试，大侠，还是要谢谢你！

赞一下

回复此楼

3楼2013-02-13 01:29:33
