[求助] 急！求助电子衍射图的处理！

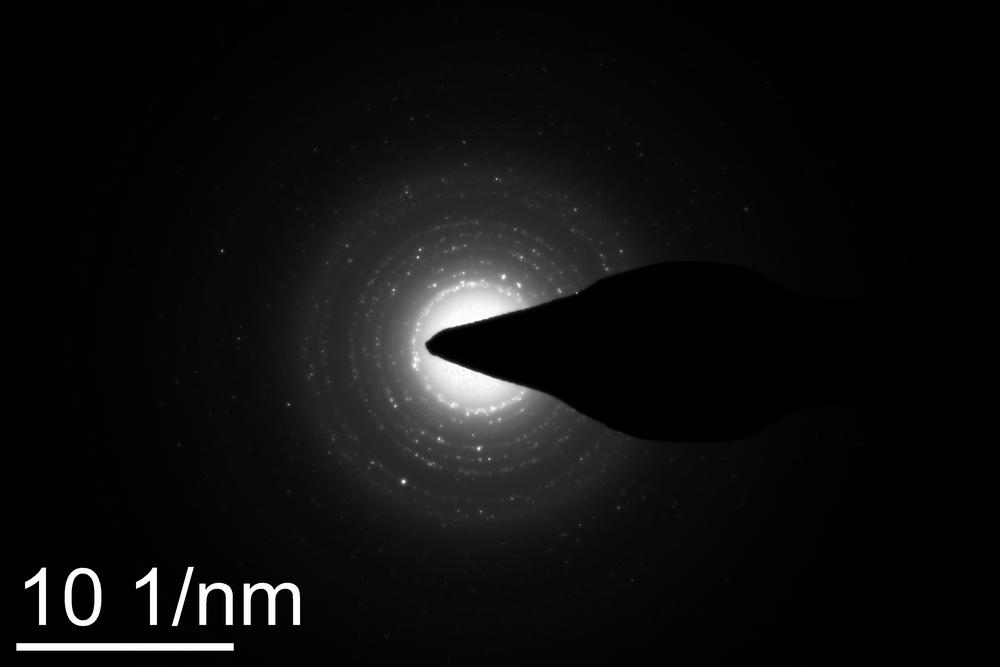

小弟对电子衍射一窍不通，现有一电子衍射图不知道怎么解释，望各位大侠不吝赐教，小弟感激不尽！所测材料是核壳结构的BaMoO4@SiO2。请问由此衍射图能否确认钼酸钡和二氧化硅的存在？其中内核钼酸钡大约16nm，是纳米晶，XRD对应卡片JCPDS:29-0193. 外层二氧化硅壳大约15nm厚，是无定形态。二氧化硅壳的存在是否会对钼酸钡的电子衍射有影响呢？急需知道结果，期待大家相助！
回复此楼

» 收录本帖的淘帖专辑推荐

纳米材料的分析表征

» 本帖@通知

@dut_ameng @temedx @wulishi8 @xiejf

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-31 23:31:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hfutjzy

金虫 (正式写手)
帮顶，我也一窍不通
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

死心塌地
精益求精，不断进取
2楼2013-02-01 08:02:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zguan

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★ ★
感谢参与，应助指数 +1
死心塌地: 金币+10, ★★★很有帮助, 非常感谢！基本明白了！ 2013-02-01 13:32:53
死心塌地: 金币+5, ★★★★★最佳答案, 都给你了：） 2013-02-01 20:55:24
15 nm无定形态的SiO2不会在衍射图里面显示出来，所以这些圈圈都是来自BaMoO4
一个圈来自一个晶面族，每个圈的直径和每个晶面族的晶面间距是一一对应的，可以算出来。从衍射图上面测量出来圈圈的直径，根据标尺就能算出这个直径所代表的晶面间距是多少。再对照卡片上面给出的晶面间距，就能看出来是哪个面了
一些背景知识看这个：http://muchong.com/bbs/viewthread.php?tid=987510
赞一下 回复此楼
3楼2013-02-01 12:30:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死心塌地

金虫 (小有名气)
送鲜花一朵
引用回帖:
2楼: Originally posted by hfutjzy at 2013-02-01 08:02:29
帮顶，我也一窍不通

谢谢帮顶！
回复此楼
4楼2013-02-01 13:33:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死心塌地

金虫 (小有名气)
引用回帖:
3楼: Originally posted by zguan at 2013-02-01 12:30:25
15 nm无定形态的SiO2不会在衍射图里面显示出来，所以这些圈圈都是来自BaMoO4
一个圈来自一个晶面族，每个圈的直径和每个晶面族的晶面间距是一一对应的，可以算出来。从衍射图上面测量出来圈圈的直径，根据标尺就能 ...

谢谢大侠！
回复此楼
5楼2013-02-01 13:33:39
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
死心塌地: 金币+5, ★★★很有帮助, 嗯，专家的帖子帮了大忙~o(∩_∩)o ~ 2013-02-01 20:55:01
看来你的问题已经解决了，真轻松啊
赞一下 回复此楼
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
6楼2013-02-01 19:08:38
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死心塌地

金虫 (小有名气)
引用回帖:
6楼: Originally posted by temedx at 2013-02-01 19:08:38
看来你的问题已经解决了，真轻松啊

对了，请教大侠，为什么电子衍射图上有一条黑色的条啊，那个黑棒棒是干啥用的，怎么见有的图上没有呢？我觉得它挡在那儿很碍眼啊，量半径找圆心都不好找了。
赞一下 回复此楼
7楼2013-02-01 21:15:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

temedx

专家顾问 (著名写手)
引用回帖:
7楼: Originally posted by 死心塌地 at 2013-02-01 21:15:01
对了，请教大侠，为什么电子衍射图上有一条黑色的条啊，那个黑棒棒是干啥用的，怎么见有的图上没有呢？我觉得它挡在那儿很碍眼啊，量半径找圆心都不好找了。...

那个是挡住中心透射斑的beam stopper的阴影，是电镜拍衍射的一个小硬件。因为一般透射束会很强，如果拍摄衍射曝光时间长，容易伤到CCD相机，而且透射斑的强度过亮也会干扰其附近衍射信息的细节。
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

死心塌地
Everybodyissobusymindingotherppl'sbusiness,thattheyforgettofindtheirownhappiness.
8楼2013-02-01 21:57:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

死心塌地

金虫 (小有名气)
送鲜花一朵
引用回帖:
8楼: Originally posted by temedx at 2013-02-01 21:57:02
那个是挡住中心透射斑的beam stopper的阴影，是电镜拍衍射的一个小硬件。因为一般透射束会很强，如果拍摄衍射曝光时间长，容易伤到CCD相机，而且透射斑的强度过亮也会干扰其附近衍射信息的细节。...

哦，原来如此啊，好的，谢谢大侠！
赞一下 回复此楼
9楼2013-02-02 09:41:18
