[求助] autocad

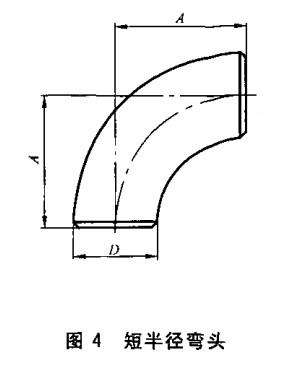

请问各位虫友，用autocad怎么画短半径弯头，特别指出，弯头坡口处该如何画？？？？？急急急！！！

回复此楼

» 猜你喜欢
1楼 2013-01-22 21:28:26
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lvaudi

铁杆木虫 (正式写手)

【答案】应助回帖

感谢参与，应助指数 +1
先画两个圆，然后把多余的剪掉。仅供参考。。
赞一下 回复此楼
2楼2013-01-22 21:45:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

puwu

铁虫 (小有名气)
引用回帖:
2楼: Originally posted by lvaudi at 2013-01-22 21:45:18
先画两个圆，然后把多余的剪掉。仅供参考。。

不是这么简单的，不过还是谢谢啦
赞一下 回复此楼
3楼2013-01-22 21:49:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小-虫子

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
方法很多种啊，圆弧偏移我是这样画的，坡口画个示意就可以了吧，这个不是机械加零件加工图，示意图标出尺寸就可以了，坡口也是画个示意就好了，没人在意尺寸是不是标准的
赞一下(1人) 回复此楼
4楼2013-01-22 22:20:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

念纸鸢

木虫 (著名写手)

苯酚

【答案】应助回帖

感谢参与，应助指数 +1
坡口也是画个示意就行。如果需要特别说明的话，可以在旁边有个截面示意图。。。
赞一下 回复此楼
我们痛苦，我们方能聪明。他人痛苦，我们方能善良。
5楼2013-01-23 08:46:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zzj5801313

金虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
可以用倒角工具，就可以了，画两条直线倒圆角就行了
赞一下 回复此楼
6楼2013-01-23 12:58:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

hjp521

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
对于一般的倒角是45度啊
赞一下 回复此楼
7楼2013-01-23 16:36:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
