[求助] 电容器活性碳电极做充放电测试时曲线扭曲

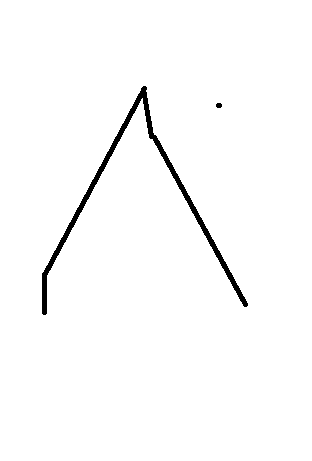

充放电曲线不规则,充电一开始的一小段没有容量,放电时还有一个折点

回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐,对您同样有帮助:

做个向日葵般阳光温暖的女子。
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

backwater

木虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
857688363: 金币+2, 感谢应助 2013-01-22 20:52:15
内阻导致, internal resistance drop, or iR drop, 其大小为deltaV/2I
2楼2013-01-22 19:09:08
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

852145310

新虫 (小有名气)

引用回帖:
2楼: Originally posted by backwater at 2013-01-22 19:09:08
内阻导致, internal resistance drop, or iR drop, 其大小为deltaV/2I

应该怎样解决?我的电极是  活性炭:乙炔黑:PVDF=80:15:20. PVDF用量也曾减少到80:10,曲线还是这样,应该怎样解决呢?谢谢~
做个向日葵般阳光温暖的女子。
3楼2013-01-22 19:58:02
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毕卡恩_2009

银虫 (小有名气)

【答案】应助回帖

感谢参与,应助指数 +1
引用回帖:
3楼: Originally posted by 852145310 at 2013-01-22 19:58:02
应该怎样解决?我的电极是  活性炭:乙炔黑:PVDF=80:15:20. PVDF用量也曾减少到80:10,曲线还是这样,应该怎样解决呢?谢谢~...

不用解决,都这样,充放电过程中的欧姆电压(位)降~
叶子的离开,是因为风的追求,还是树的不挽留!
4楼2013-01-22 21:05:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

852145310

新虫 (小有名气)

引用回帖:
4楼: Originally posted by 毕卡恩_2009 at 2013-01-22 21:05:14
不用解决,都这样,充放电过程中的欧姆电压(位)降~...

我用活性炭做的电极练手,可是比容量很低,只有30多,是怎么回事?
做个向日葵般阳光温暖的女子。
5楼2013-01-24 20:06:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

毕卡恩_2009

银虫 (小有名气)

【答案】应助回帖

引用回帖:
5楼: Originally posted by 852145310 at 2013-01-24 20:06:27
我用活性炭做的电极练手,可是比容量很低,只有30多,是怎么回事?...

这个可以参考一下先关文献,他们的有多少?30多到底是多是少我也不太清楚,因为没做过,只是了解一些,专业课上有讲到~
叶子的离开,是因为风的追求,还是树的不挽留!
6楼2013-01-24 20:13:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

12315ling0

至尊木虫 (小有名气)

【答案】应助回帖

转点是应为电压降IR~
7楼2013-06-16 11:10:58
