[求助] 用gambit画带孔几何体?求指导啊

自己画出来了一个几何体,在几何体上也画了一些圆,但是就是不能把圆融合在体上,该如何办啊?

回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tt19880205

新虫 (初入文坛)

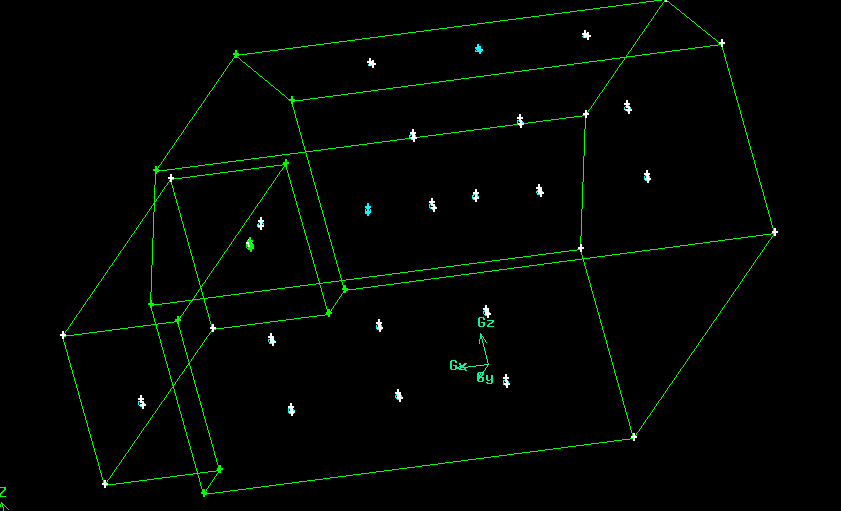

图上那些小白点就是孔(R比较小)
2楼2013-01-22 11:14:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与,应助指数 +1
xiegangmai: 金币+2, 谢谢参与! 2013-01-24 19:50:41
你把圆孔表面画出来 把圆孔生成一个体 然后使用operation-volume-subtract real volumes即可 这是把大体减去小体
或者只把圆孔表面画出来  然后使用operation-volume-split volume 这是用面分割体 最后把多余的体删去即可
3楼2013-01-22 13:51:09
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tt19880205

新虫 (初入文坛)

引用回帖:
3楼: Originally posted by btcancancan at 2013-01-22 13:51:09
你把圆孔表面画出来 把圆孔生成一个体 然后使用operation-volume-subtract real volumes即可 这是把大体减去小体
或者只把圆孔表面画出来  然后使用operation-volume-split volume 这是用面分割体 最后把多余的体删 ...

谢谢你,不过我用你的方法 (大体减小体),减了以后,表面上的圆孔也不见了,这该怎么办啊?
4楼2013-01-22 14:57:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)

【答案】应助回帖

引用回帖:
4楼: Originally posted by tt19880205 at 2013-01-22 14:57:49
谢谢你,不过我用你的方法 (大体减小体),减了以后,表面上的圆孔也不见了,这该怎么办啊?...

我不是很理解你的意思 你可以把截图发到我的邮箱 我给你看看 邮箱地址PM你了
5楼2013-01-22 17:23:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

huaszhe

银虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-01-24 19:50:56
你那个只是 圆形  不是一个圆柱体 必须生成体 然后在合并一下就变成孔了
6楼2013-01-22 17:46:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

freedom0104

木虫 (小有名气)

【答案】应助回帖


感谢参与,应助指数 +1
xiegangmai: 金币+1, 谢谢参与! 2013-01-25 19:45:46
你这个如果是要使用面的话就先把大的立方体删除,但是保留组成面,然后拿那些小孔来spilt所在的面,然后把面组成体就可以了。
7楼2013-01-25 10:01:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

祸害一生

银虫 (小有名气)

【答案】应助回帖


xiegangmai: 金币+1, 鼓励讨论交流! 2013-01-30 09:33:09
huaszhe说的对,你要先画好体,是体与体想减,不是用面去切割体。
祸害一生
8楼2013-01-30 08:28:43
