小木虫论坛-学术科研互动平台 » 专业学科区 » 地学 » 3S技术 » 求问在arcgis中如何做这样一幅图：既有叠加又有平行柱状图（图片）
151/2返回列表12下一页
查看: 5552  |  回复: 14
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

bishui

新虫 (初入文坛)

[求助] 求问在arcgis中如何做这样一幅图：既有叠加又有平行柱状图（图片）

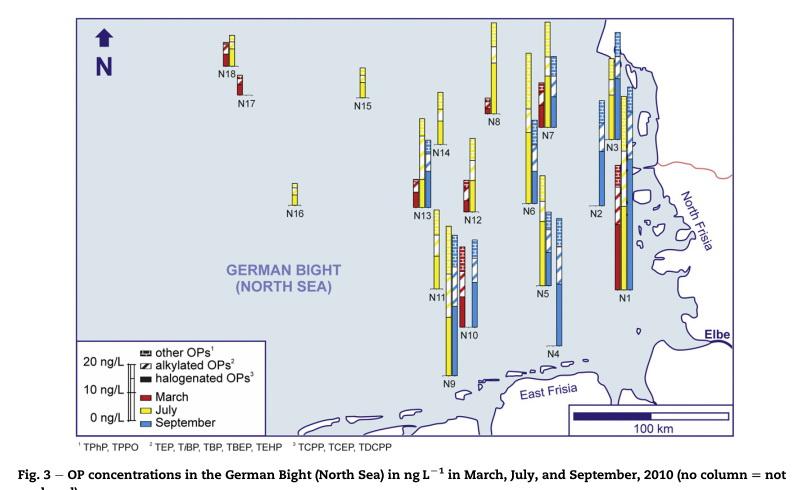

想做成附件中这样的图：是做几种物质在不同时间的值，想将几种物质叠加，一个点包括三个不同时间段。自己捣鼓了好久了，还有高手能指点指点

回复此楼

» 收录本帖的淘帖专辑推荐

文献助力

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2013-01-21 16:48:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

sleepyaway

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
arcgis可做上述效果。
确保一个图层里有你要的所有字段和属性，双击图层进layer properties--symbol--charts，选择第二个bar/column,在右边field selection中选择你需要的三个字段，已经可以做到如上效果了。
需要改进设置的话在下面properties修改即可。
赞一下(2人) 回复此楼
8楼2013-01-23 20:17:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mnb1982123

新虫 (初入文坛)

【答案】应助回帖

感谢参与，应助指数 +1
貌似不可以啊
你这是要将柱状图和堆叠图放在一起显示，arcgis好像不支持
赞一下(1人) 回复此楼
2楼2013-01-21 17:37:10
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sleepyaway

新虫 (初入文坛)

【答案】应助回帖

比如你这里图层要包含三个时间字段和各自的具体内容，把三个字段一起显示即可
赞一下(1人) 回复此楼
9楼2013-01-23 20:20:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sleepyaway

新虫 (初入文坛)

【答案】应助回帖

诶 不知道楼主解决了没有，查了查倒是有个笨办法可以在gis里面全部完成。把同样的图层复制2个，然后每层分别用不同的chart符号化显示，注意把不允许重叠的勾去掉，并且进特性里面把leader line也勾掉。接下来在第一层上右键，选择convert feature to graphices转换成地图元素，最好进入出图模式 用select element工具选择转换成的地图元素，多选的话按ctrl，然后移动合适的距离。如果你需要三层数据的话么再来一次。呵呵，麻烦了点， 将就用用还是可以的
赞一下(1人) 回复此楼
11楼2013-01-23 23:16:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

bishui

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by mnb1982123 at 2013-01-21 17:37:10
貌似不可以啊
你这是要将柱状图和堆叠图放在一起显示，arcgis好像不支持

那有其他什么办法可以实现吗
赞一下 回复此楼
3楼2013-01-21 20:14:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

lijun2011

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
应该是在两个作图软件里分别做好，然后再叠加在一起生成的
赞一下 回复此楼
--Jun--
4楼2013-01-22 10:29:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Aaron

铁虫 (初入文坛)
同求作图方法。
回复此楼
每天的太阳都是新的
5楼2013-01-22 14:25:32
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

bishui

新虫 (初入文坛)
引用回帖:
4楼: Originally posted by lijun2011 at 2013-01-22 10:29:24
应该是在两个作图软件里分别做好，然后再叠加在一起生成的

刚搜了下，是不是mapgis这种软件可以实现呢
赞一下 回复此楼
6楼2013-01-22 21:02:41
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

墨斐他爹

金虫 (小有名气)
貌似可以在illustrator中可以做到，祝好运。
似乎不能上传图片。
赞一下 回复此楼
能进退、善担当
7楼2013-01-22 23:37:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sleepyaway

新虫 (初入文坛)

【答案】应助回帖

晕，看错了，不好意思。这可能真要后期叠加过，一次不太好做。
赞一下 回复此楼
10楼2013-01-23 20:27:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
