[求助] 为了寒假回来 请假个MRF和滑移网格的问题

临近寒假 导师给了任务 遇到一些不懂的地方 期待各位高手指导！
是关于多重参考系和滑移网格的螺旋桨模拟

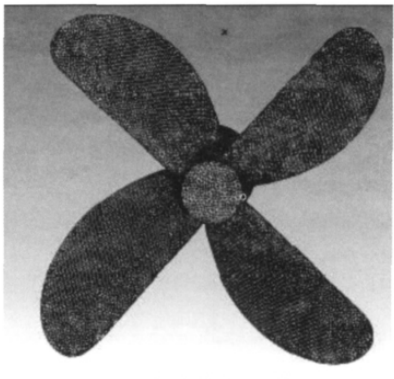

图1是螺旋桨外形

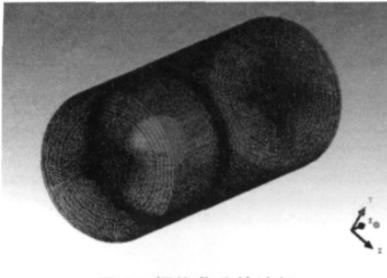

图2是网格划分 MRF和滑移网格需要在螺旋桨附近另划分一个包含螺旋桨的圆柱网格 如图三所示

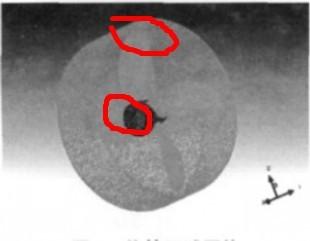

我想问的是图三的圆柱外形是一定要与螺旋桨相切（切点在图4标出）还是只要包含螺旋桨在内就行！
期待各位的回复
谢谢！













[ Last edited by btcancancan on 2013-1-20 at 20:11 ]
回复此楼

» 猜你喜欢
1楼 2013-01-20 20:09:40
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

songjianxin

新虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与！ 2013-01-24 19:34:08
btcancancan: 金币+1, ★★★很有帮助, 谢谢 我问了其他实验室的博士 他也是这么说的 已经回家 故很久没上论坛了！ 2013-01-28 17:08:24
没有这方面的困扰吧，应该包含就行，不用非得是相切
赞一下 回复此楼
2楼2013-01-23 11:44:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

下一站2007

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 鼓励讨论交流！ 2013-01-24 19:34:14
btcancancan: 金币+1, ★★★很有帮助, 谢谢 我问了其他实验室的博士 他也是这么说的 已经回家 故很久没上论坛了！ 2013-01-28 17:08:37
包含在内就可以了，他只是定义一个动区域，比如说你的叶轮高为20，那你的动区域就设置为22，刚好包含就行，那要在放大的情况下看得清楚！
赞一下 回复此楼
短剑，前跨一步就会变长！
3楼2013-01-23 14:23:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

slotsma

金虫 (小有名气)

【答案】应助回帖

★ ★
xiegangmai: 金币+1, 谢谢参与！ 2013-01-24 19:34:20
btcancancan: 金币+1, ★★★很有帮助, 谢谢！ 2013-01-28 17:08:57
这个有人做过热模实验去验证螺旋桨边缘与圆柱半径的关系，参见华东理工夏建业的博士论文：搅拌生物反应器流场模拟研究及其在发酵过程优化与放大中的应用。
赞一下 回复此楼
4楼2013-01-23 21:09:15
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

茗跃

金虫 (著名写手)

品茗未来，飞跃自己。

【答案】应助回帖

★ ★
xiegangmai: 金币+2, 鼓励讨论交流！ 2013-01-24 19:34:26
静区域的大小要根据实际情况来判断
有的就是通过中间的缝隙建立压力的
滑移网格你应该用smm
赞一下 回复此楼
学习是一个永恒的主题。
5楼2013-01-24 08:37:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhjinya

铜虫 (正式写手)
★
xiegangmai: 金币+1, 谢谢参与！ 2013-02-23 19:15:01
刚好相切的话不好画网格。
赞一下 回复此楼
6楼2013-02-21 15:57:08
