[交流] ANSYS转子动力学分析中，三维模型中的214单元是不是这样添加的？已有1人参与

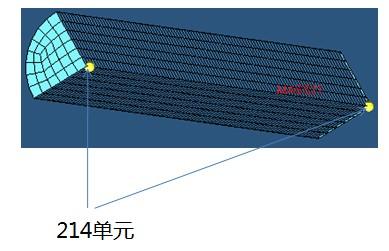

如图，是不是214单元应该放在轴线上，定义214单元的两个节点都在轴线上？就是说在轴线的一个节点位置创建另一个节点，然后在这两个重合的节点之间建立214单元？


[ Last edited by 天很蓝 on 2013-1-17 at 20:56 ]
回复此楼

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼2013-01-17 09:37:52
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
好像不是，因为根据帮助文件，combi214 单元的节点不允许重合。
赞一下 回复此楼
2楼2013-01-17 17:57:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2013-01-17 17:57:02
好像不是，因为根据帮助文件，combi214 单元的节点不允许重合。

但是ansys自带的例子当中，很多都是设置的两个节点重合
赞一下 回复此楼
3楼2013-01-17 19:28:21
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
上一次的回答不够严谨：如果你只用两个节点定义 combi214 单元，则这两个节点 (节点 I 和 J)不能重合，否则无法确定单元方向；如果这两个节点 (节点 I 和 J) 重合，那么需要第三个节点 K 来定义单元的方向。你好像只用两个节点来定义 combi214 单元，属于第一种情况，两个节点不能重合；否则你需要增加第三个节点。
    不知你说的哪个例子？你可以看一下，是否使用了第三个节点来定义 214 号单元。
赞一下 回复此楼
4楼2013-01-17 20:26:47
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
引用回帖:
4楼: Originally posted by htbbzzg at 2013-01-17 20:26:47
上一次的回答不够严谨：如果你只用两个节点定义 combi214 单元，则这两个节点 (节点 I 和 J)不能重合，否则无法确定单元方向；如果这两个节点 (节点 I 和 J) 重合，那么需要第三个节点 K 来定义单元的方向。你好像只 ...

我用的ANSYS14.0，实例的位置：帮助文档中Mechanical APDL-Rotordynamics Analysis Guide-7.Rotordynamic Analysis Examples-7.9 Critical Speed Map Generation
我没有看到这个事例中用第三个节点定义214单元。
赞一下 回复此楼
5楼2013-01-17 20:46:02
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★
小木虫: 金币+0.5, 给个红包，谢谢回帖
很遗憾，我用的是 12 版，不知这两个版本的 214 号单元是否一样。
或者，你可以把帮助文件中相关的内容发给我看看，包括对于 214 号单元的说明，以及该例子的内容。我的邮箱：  htbbzzg@163.com
赞一下 回复此楼

» 本帖已获得的红花（最新10朵）

天很蓝
6楼2013-01-18 08:36:45
 已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

天很蓝

铜虫 (小有名气)
送鲜花一朵
引用回帖:
6楼: Originally posted by htbbzzg at 2013-01-18 08:36:45
很遗憾，我用的是 12 版，不知这两个版本的 214 号单元是否一样。
或者，你可以把帮助文件中相关的内容发给我看看，包括对于 214 号单元的说明，以及该例子的内容。我的邮箱：  htbbzzg@163.com

已经发送过去了。谢谢回复哈！
赞一下 回复此楼
7楼2013-01-18 10:01:57
