[资源]
屏蔽泵培训资料：基础知识、优缺点、形式及适用范围====只要是屏蔽泵的都有
|
||||||||
|

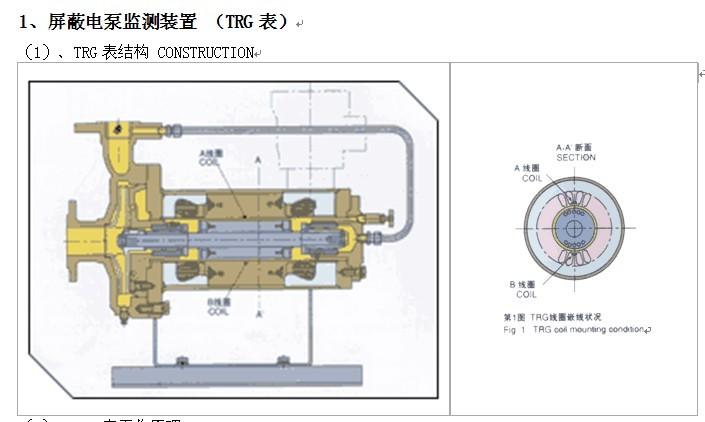

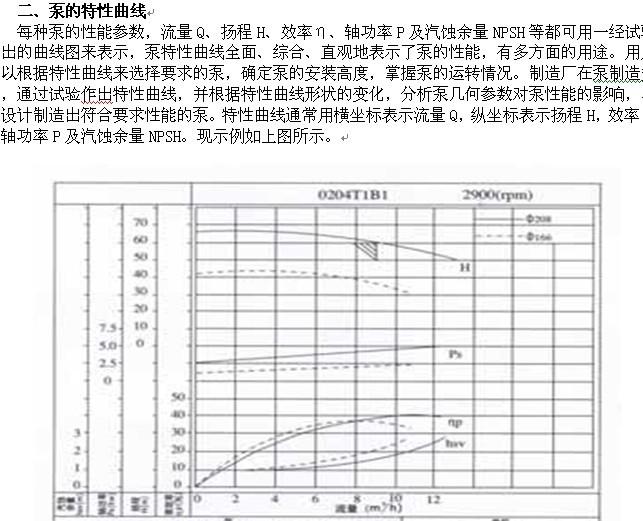

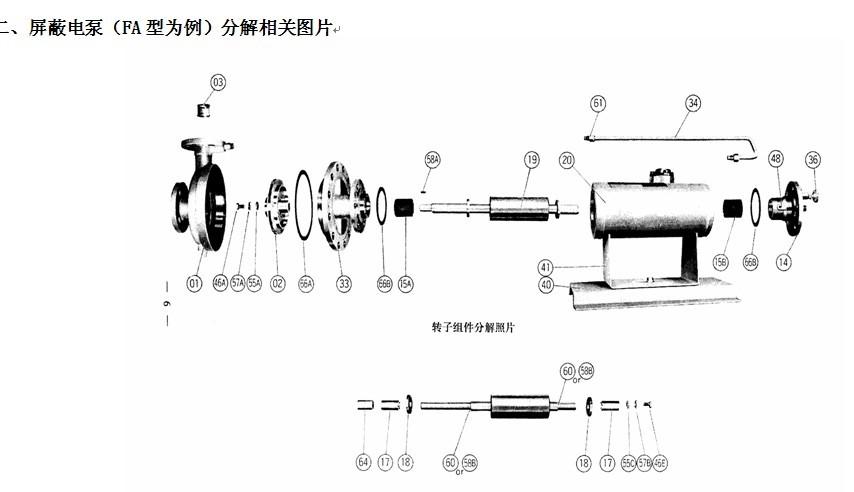

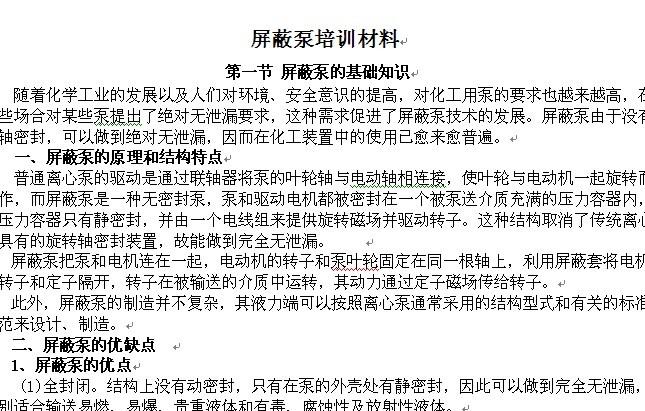

屏蔽泵培训资料：基础知识、优缺点、形式及适用范围====只要是屏蔽泵的都有 个人理解： 屏蔽泵属离心式无密封泵，泵和驱动电机都被封闭在一个被泵送介质充满的压力容器内，此压力容器只有静密封。这种结构取消了传统离心泵具有的旋转轴密封装置，能做到完全无泄漏。屏蔽泵把泵和电机联在一起，电动机的转子和泵的叶轮固定在同一根轴上，利用屏蔽套将电动机的转子和定子隔开，转子在被输送的介质中运转，其动力通过定子磁场传递给转子。其主要优点：①与有密封泵相比，省去了维修和更换密封的麻烦，也省去了联轴器，零件数量少（只有机械密封泵的30%左右），可靠性高。无滚动轴承和电机的风扇，不需要加润滑油，且运转平稳、噪音低。可配置轴承磨损监视器，检测轴承的磨损情况。②结构紧凑，占用空间小，对底座和基础的要求低，没有联轴器的对中问题，安装容易且费用低。日常维修工作量少，维修费用低。③能在真空系统或“真空”与“正压”交替运行的情况下正常运转而无泄漏。可以在高真空度情况下直接从真空槽中把物料送至其他容器中。使用范围广，对于高温、高压、极低温、高熔点等各种工况均能满足要求。其主要缺点：①由于采用滑动轴承，且用被输送的介质润滑，故对润滑性差的介质就不适宜采用屏蔽泵输送。一般适合于屏蔽泵的介质粘度范围为0.1～20cP。②屏蔽泵的效率通常低于有密封的离心泵。但在中、小功率的情况下，与双端面密封泵相比，后者由于增加了冷却和冲洗系统的功率消耗，故总效率相差不大。③离心泵运行时，要求流量应高于最小连续流量。对屏蔽泵这点尤其重要，因为在小流量工况下，泵效率较低且会导致发热，使流体蒸发而造成泵干转，引起滑动轴承的损坏。 二、屏蔽泵的优点* (1)全封闭。结构上没有动密封，只有在泵的外壳处有静密封，因此可以做到完全无泄漏，特别适合输送易燃、易爆、贵重液体和有毒、腐蚀性及放射性液体。 2)安全性高。转子和定子各有一个屏蔽套使电机转子和定子不与物料接触，即使屏蔽套破裂，也不会产生外泄漏的危险。 (3)结构紧凑占地少。泵与电机系一整体，拆装不需找正中心。对底座和基础要求低，且日常维修工作量少，维修费用低。 (4)运转平稳，噪声低，不需加润滑油。由于无滚动轴承和电动机风扇，故不需加润滑油，且噪声低。 (5)使用范围广。对高温、高压、低温、高熔点等各种工况均能满足要求。 屏蔽泵的缺点 (1)由于屏蔽泵采用滑动轴承，且用被输送的介质来润滑，故润滑性差的介质不宜采用屏蔽泵输送。一般地适合于屏蔽泵介质的粘度为0.1～20mPa.s。 (2)屏蔽泵的效率通常低于单端面机械密封离心泵，而与双端面机械密封离心泵大致相当。 (3)长时间在小流量情况下运转，屏蔽泵效率较低，会导致发热、使液体蒸发，而造成泵干转，从而损坏滑动轴承。 先附截图：     需要申明的是，我自己是做泵的，但不是生产屏蔽泵的，以上为个人收藏拿出来与虫友分享，不对之处请多多指正。 |
回复此楼» 本帖附件资源列表
-
欢迎监督和反馈：小木虫仅提供交流平台，不对该内容负责。
本内容由用户自主发布，如果其内容涉及到知识产权问题，其责任在于用户本人，如对版权有异议，请联系邮箱：xiaomuchong@tal.com - 附件 1 : 屏蔽泵培训资料.doc
2013-01-13 18:41:42, 687 K
