[求助] 喷射器有多个主喷嘴时怎么划分网格最节省资源

大家好。

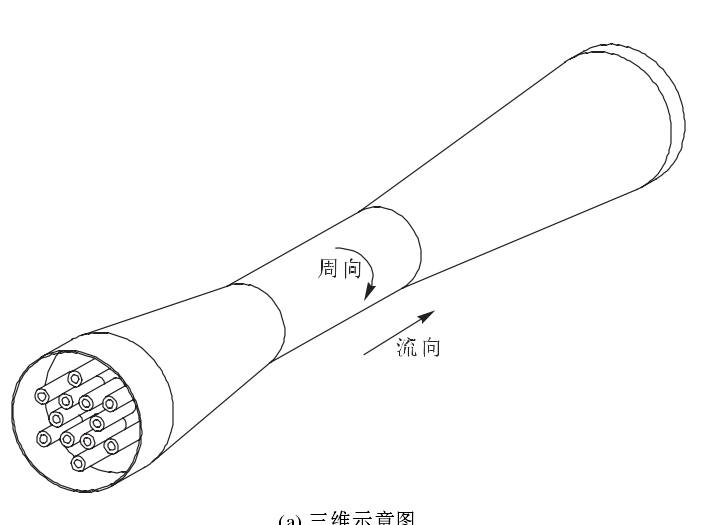

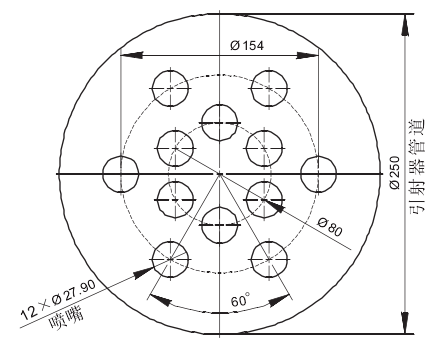

多喷嘴喷射器结构见图,请问在gambit中能不能利用对称设置使得建模只需要建立整个模型的1/6之一,使最后网格数最少?对称的边界面怎么设置?
谢谢大家了!




回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

格物要致知

木虫 (著名写手)

★
xiegangmai: 金币+1, 谢谢建议 2013-01-14 00:11:54
画1/6交界面采用周期边界
格物致知专做科研
2楼2013-01-12 00:25:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

5超7

至尊木虫 (著名写手)

菜鸟

【答案】应助回帖

★ ★ ★ ★ ★ ★
感谢参与,应助指数 +1
btcancancan: 金币+3, ★★★很有帮助, 回答的很详细 谢谢了! 2013-01-12 13:43:11
btcancancan: 金币+2, ★★★★★最佳答案 2013-01-13 09:30:04
xiegangmai: 金币+1, 谢谢建议 2013-01-14 00:12:07
不能使用对称边界条件,要使用周期性条件,在gambit里面link-face,然后设置为周期性条件,网格画六分之一!
我要奋斗到底
3楼2013-01-12 08:10:35
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

btcancancan

木虫 (小有名气)

引用回帖:
2楼: Originally posted by 格物要致知 at 2013-01-12 00:25:43
画1/6交界面采用周期边界

谢谢指教!
4楼2013-01-12 13:42:25
