[交流] 塔式设备构筑物切层图看不明白

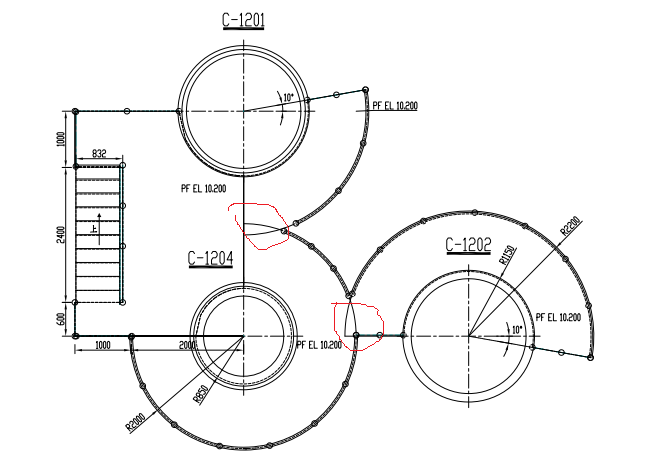

塔式设备构筑物的切层图,小弟初学,看图不是很懂;
每层的平台不是一整块吗,怎么还有相交的细线呢?;

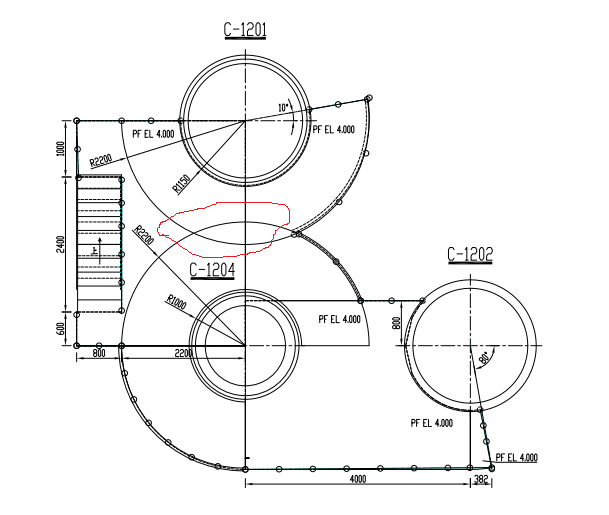

第一层尤为看不明白,望大家多指导啊!







回复此楼

» 猜你喜欢

» 抢金币啦!回帖就可以得到:

查看全部散金贴

已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

o0丽妃0o

新虫 (小有名气)


★ ★ ★ ★ ★ ★
小木虫: 金币+0.5, 给个红包,谢谢回帖
野林小树: 金币+5, 非常感谢! 2012-12-30 19:07:14
那些线是虚拟线,就是平台立柱的弧度扩充出去的线,图纸上用的应该是细实线。不用过分解读。他的作用就是为了标注的方便。
2楼2012-12-30 13:24:49
