[求助] 傅里叶红外光谱测透射率 算禁带宽度

 大家好,我最近想测半导体材料的禁带宽度,将薄膜长在石英片上,150nm左右。通过光谱吸收谱外推法。做了两次实验,
1、实验设备为 紫外可见分光光度计(Lambda 950),扫描范围为 250nm-2500nm,
通过测透过率,外推法测得禁带宽度。
2、实验设备为 傅里叶红外光谱仪(Nicolet 6700),扫描范围为 400nm-4000nm, 通过测透过率,外推法测得禁带宽度。

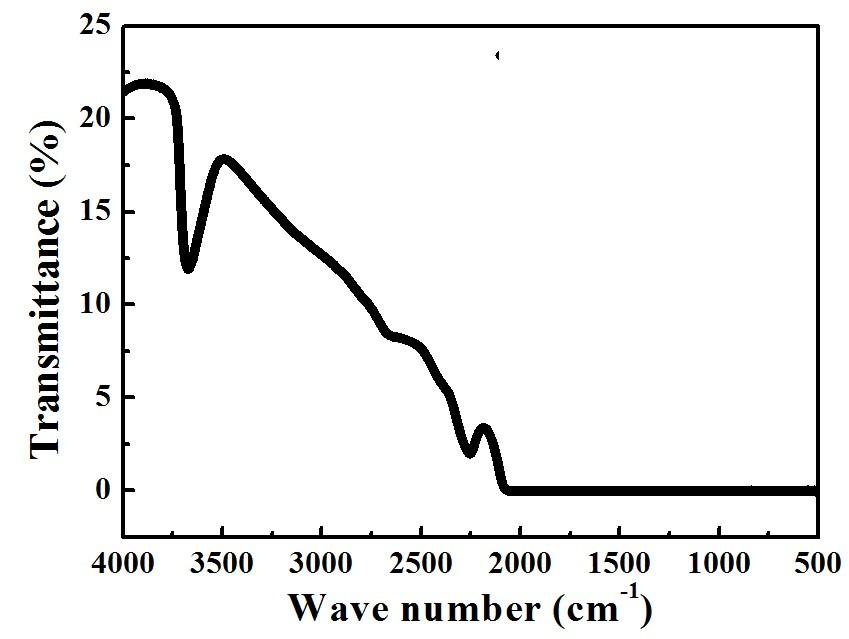

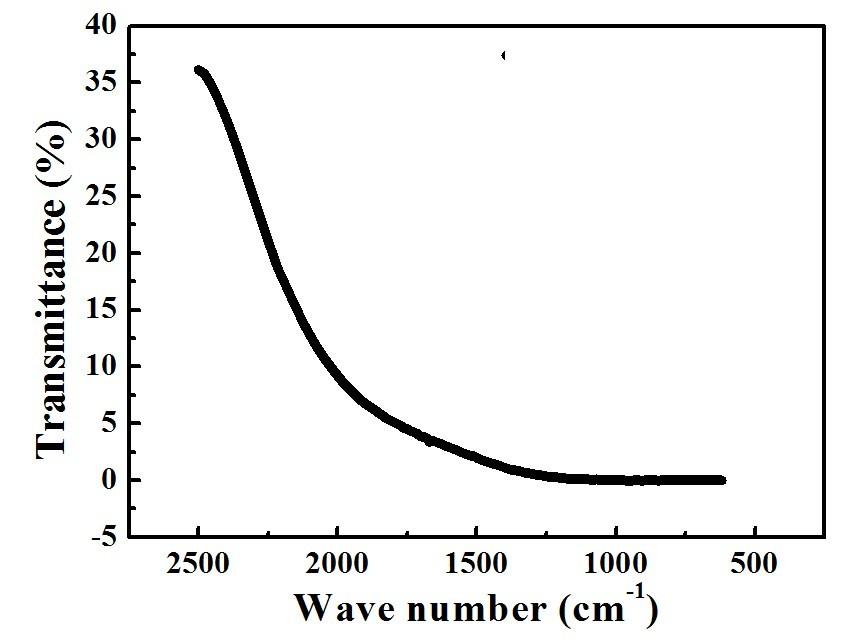

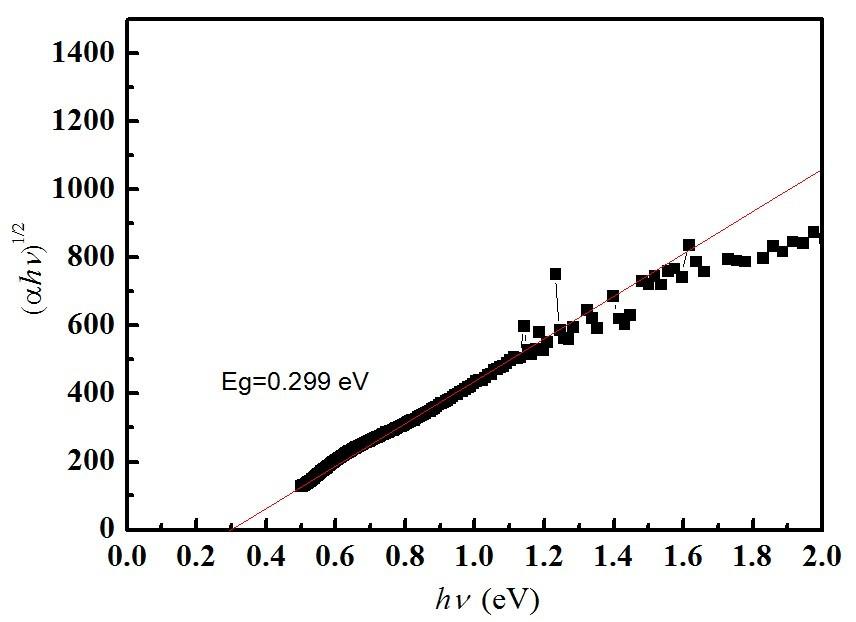

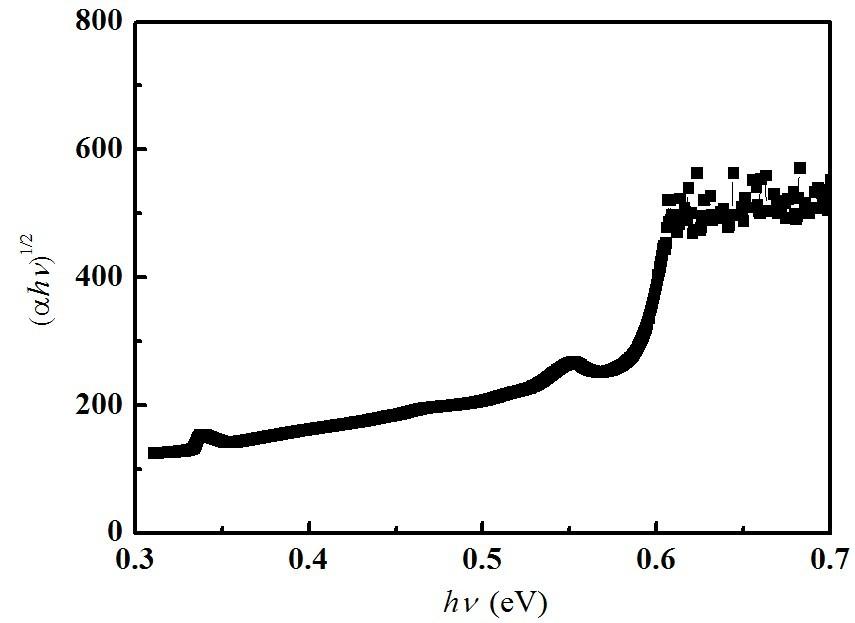

两次测试结果差异很大(如下面的图所示)。我想知道要测禁带宽度,这两个仪器都可以吗?第二个实验的波长范围包括第一个的,可以为什么差别这么大呢?我看文献里面都是用第一种实验做出来的。知道的,麻烦告诉一下,谢谢!
外推法:
吸收系数a = - 1/d  ln(I/I0),单位为cm-1,d 为薄膜厚度, (I/I0)   为透过率。光学带隙,对于间接带隙材料可以从(αhν)exp(1/2)随hν 变化的关系曲线,将曲线的线性部分延长至(αhν)exp(1/2)=0得到;对于直接带隙材料可以从(αhν)exp(2)随hν 变化的关系曲线,将曲线的线性部分延长至(αhν)exp(2)=0得到













回复此楼
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

野驴1993

新虫 (小有名气)

您好,当时您测的傅里叶红外用的是哪种石英片?
人生的道路虽然漫长,但要紧处往往就几步......
2楼2017-12-30 15:26:44
