应《网络安全法》要求，自2017年10月1日起，未进行实名认证将不得使用互联网跟帖服务。为保障您的帐号能够正常使用，请尽快对帐号进行手机号验证，感谢您的理解与支持！

24小时热门版块排行榜

小木虫论坛-学术科研互动平台 » 材料区 » 金属 » 基础研究 » 钢的韧脆转变温度受哪些因素影响
北京石油化工学院2026年研究生招生接收调剂公告
211/3返回列表123下一页
查看: 6808  |  回复: 20
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

unimaster

金虫 (小有名气)

[求助] 钢的韧脆转变温度受哪些因素影响 已有2人参与

研究两种不同的管线钢的热影响区粗晶区韧脆转变温度
初步结果显示，金相显微组织区别不大，EBSD结果表明有效晶粒尺寸和大角度晶界的比例都很接近，但是他们的韧脆转变温度相差20度。

影响韧脆转变温度还有哪些因素？？急求高手解答。悬赏金币50个

[ 来自科研家族 材料家族 ]
回复此楼

» 收录本帖的淘帖专辑推荐

百宝箱 材料热力学

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-21 20:58:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖置顶 ( 共有2个 )

unimaster

金虫 (小有名气)
unimaster: 回帖置顶 2012-12-23 16:30:53
上传了两种钢的金相照片。

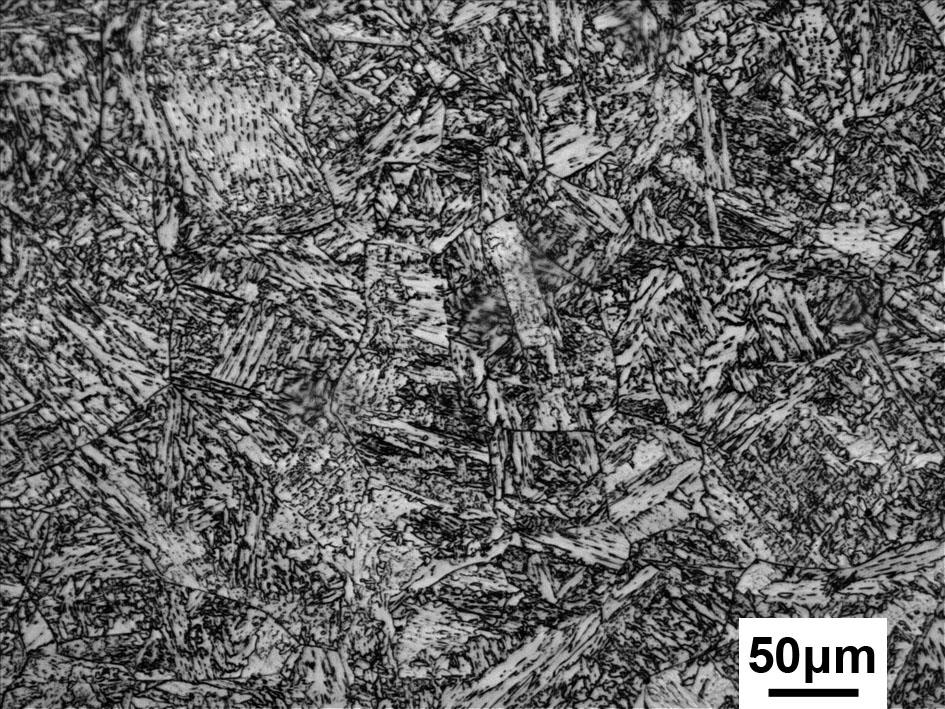

Steel A - 200X

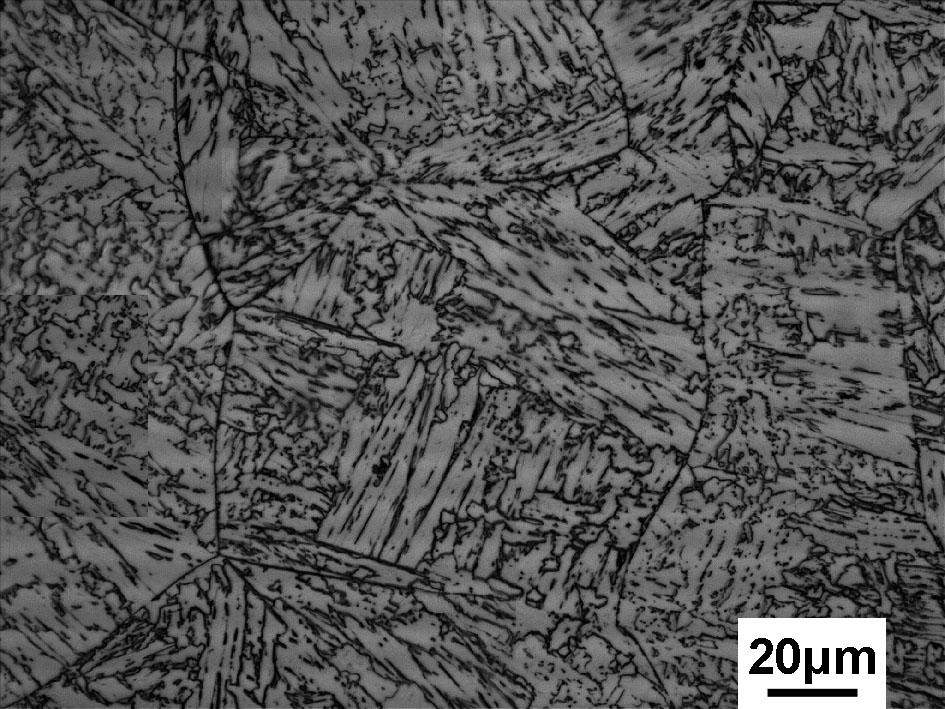

Steel A - 500X

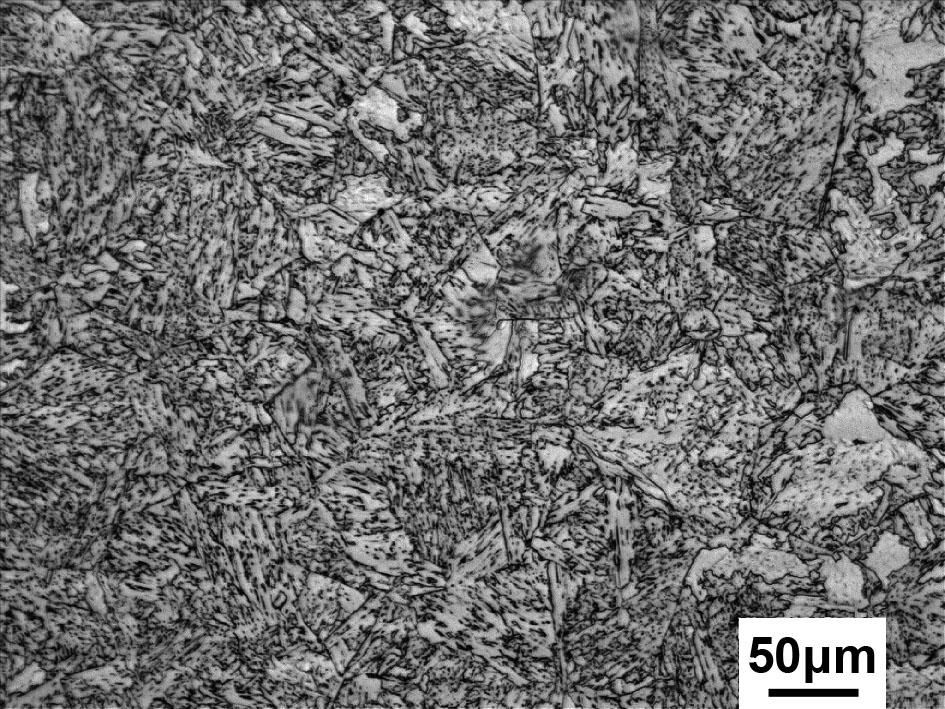

Steel B - 200X

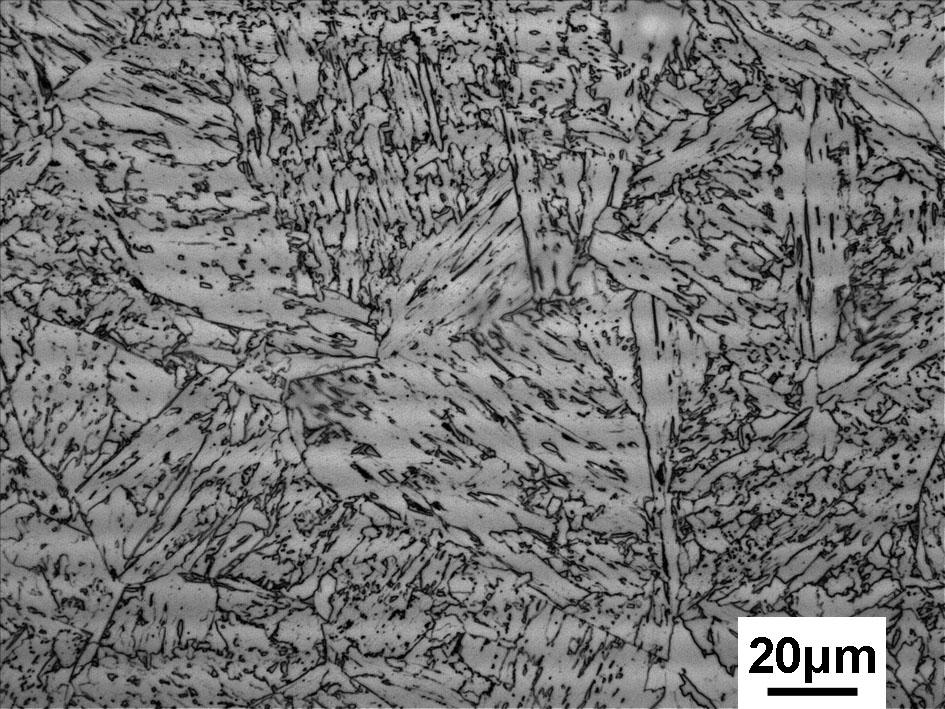

Steel B - 500X
赞一下 回复此楼
13楼2012-12-22 21:11:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

unimaster

金虫 (小有名气)
unimaster: 回帖置顶 2012-12-24 12:44:42
引用回帖:
15楼: Originally posted by wuthering at 2012-12-24 09:15:20
我怎么感觉晶粒度应该差别比较大才对；
EBSD自己测的本来久不准啊，不知道LZ能否给个含有大小角度晶界标注的灰度图给看看撒
如果保密的话，就算了，o(∩_∩)o...哈哈...

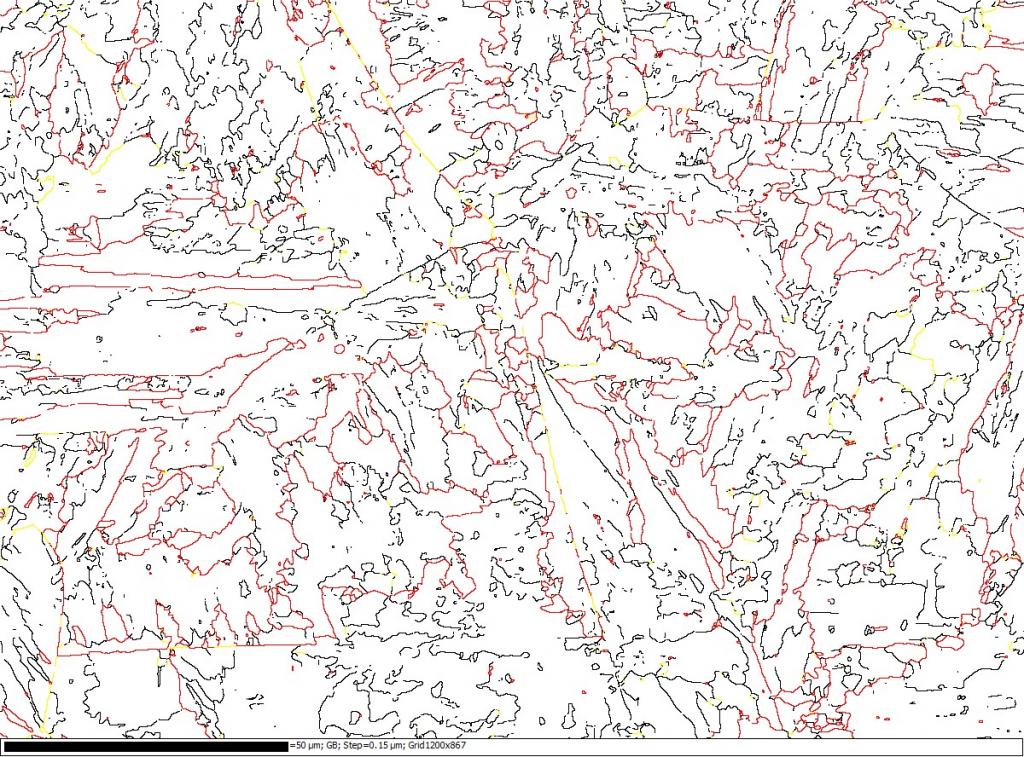

黑色：大于2度
黄色：大于15度
红色：大于45度




赞一下 回复此楼
16楼2012-12-24 10:09:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
回帖支持 ( 显示支持度最高的前 50 名 )

石头段

银虫 (小有名气)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
unimaster: 金币+3, ★★★很有帮助 2012-12-21 21:46:21
影响钢的韧脆转化温度的因素有含碳量、晶粒尺寸、固溶元素、弥散析出相和非金属夹杂物等。
比如钢中合金元素锰可降低温度，而磷、硅固溶后均提高温度。你可以看看元素分布。
赞一下(1人) 回复此楼
2楼2012-12-21 21:29:44
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

秦苏辽

木虫 (正式写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
unimaster: 金币+5, ★★★很有帮助, 谢谢交流 2012-12-22 21:05:58
一、内因
1、晶体结构：BCC韧脆转变温度相对较高
2、化学成分：间隙固溶原子阻碍位错运动，使屈服强度升高，韧脆转变温度升高；一般置换固溶的元素也会提高韧脆转变温度，但Ni和一定量的Mn除外，主要是能增加层错能；杂质元素的晶界偏聚也会升高韧脆转变温度
3、微观组织：（1）晶粒大小：晶粒细化降低韧脆转变温度；（2）金相组织：能够抑制裂纹形成和扩展的组织均能降低韧脆转变温度；（3）第二相：沉淀或弥散强化，降低韧性，提高韧脆转变温度。
二、外部因素
温度和加载速率
赞一下(1人) 回复此楼
不生产砖头，只做泥巴的搬运工
11楼2012-12-22 20:53:59
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
普通回帖

unimaster

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 石头段 at 2012-12-21 21:29:44
影响钢的韧脆转化温度的因素有含碳量、晶粒尺寸、固溶元素、弥散析出相和非金属夹杂物等。
比如钢中合金元素锰可降低温度，而磷、硅固溶后均提高温度。你可以看看元素分布。

C含量一样，晶粒尺寸接近。

有相关文献吗？
赞一下 回复此楼
3楼2012-12-21 21:46:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

石头段

银虫 (小有名气)

【答案】应助回帖

引用回帖:
3楼: Originally posted by unimaster at 2012-12-21 21:46:06
C含量一样，晶粒尺寸接近。

有相关文献吗？...

没有，你可以自己去搜搜。才疏学浅，我也就只能帮到这了。
赞一下 回复此楼
4楼2012-12-21 21:53:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

pieroarwen

金虫 (小有名气)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
unimaster: 金币+2, ★★★很有帮助, 谢谢 2012-12-22 04:54:26
对于管线钢的FATT，从化学成分上看，C、Si、S和P的含量对其危害较大，而利用Nb、V、Al微合金化，可以细化晶粒，有利于改善脆韧转变，另外，Ti加入可以对夹杂物变性处理，提高韧性，Mn和Mo的含量也对韧性有利。
赞一下 回复此楼
5楼2012-12-22 00:33:51
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zwwz

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
unimaster: 金币+3, ★★★很有帮助, xiexie 2012-12-22 12:26:01
“金相显微组织区别不大，EBSD结果表明有效晶粒尺寸和大角度晶界的比例都很接近，但是他们的韧脆转变温度相差20度。”---------此时应重点考虑杂质元素和非金属夹杂物的影响。

影响韧脆转变温度还有哪些因素？？———详见相关力学性能的教材。
赞一下 回复此楼
6楼2012-12-22 07:17:05
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siberawolf

木虫 (著名写手)

【答案】应助回帖

★ ★ ★
感谢参与，应助指数 +1
unimaster: 金币+3, ★★★很有帮助, 谢谢交流 2012-12-22 20:40:24
影响韧脆转变温度的因素是很多的  例如合金元素 晶粒大小 第二相 等等都会影响的
赞一下 回复此楼
7楼2012-12-22 19:16:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

unimaster

金虫 (小有名气)
引用回帖:
6楼: Originally posted by zwwz at 2012-12-22 07:17:05
“金相显微组织区别不大，EBSD结果表明有效晶粒尺寸和大角度晶界的比例都很接近，但是他们的韧脆转变温度相差20度。”---------此时应重点考虑杂质元素和非金属夹杂物的影响。

影响韧脆转变温度还有哪些因素？？ ...

杂质元素量很低，没有发现夹杂物
赞一下 回复此楼
8楼2012-12-22 20:37:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

unimaster

金虫 (小有名气)
引用回帖:
7楼: Originally posted by siberawolf at 2012-12-22 19:16:33
影响韧脆转变温度的因素是很多的  例如合金元素 晶粒大小 第二相 等等都会影响的

第二相的影响机制是什么？一般是第二相控制晶粒大小来影响韧性。
赞一下 回复此楼
9楼2012-12-22 20:40:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

siberawolf

木虫 (著名写手)
引用回帖:
9楼: Originally posted by unimaster at 2012-12-22 20:40:06
第二相的影响机制是什么？一般是第二相控制晶粒大小来影响韧性。...

恩的 对的啊
回复此楼
10楼2012-12-22 20:53:31
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
相关版块跳转 我要订阅楼主 unimaster 的主题更新
211/3返回列表123下一页
普通表情 龙 兔 虎 猫
最具人气热帖推荐 [查看全部] 作者 回/看 最后发表
[考研] 304求调剂 +7 c297914 2026-04-05 8/400 2026-04-05 22:13 by hemengdong
[考研] 326求调剂 +3 顾若浮生 2026-04-05 3/150 2026-04-05 18:32 by 蓝云思雨
[考研] 材料0856 英一数二 323 求调剂 +14 袁sy 2026-04-01 14/700 2026-04-05 18:18 by cql1109
[考研] 266分，一志愿电气工程，本科材料，求材料专业调剂 +8 哇呼哼呼哼 2026-04-02 9/450 2026-04-05 17:14 by lbsjt
[考研] 282求调剂 +3 aaa车辆 2026-04-01 3/150 2026-04-05 17:03 by yulian1987
[考研] 270求调剂 +9 小杰pp 2026-03-31 11/550 2026-04-05 11:02 by 风雨无晴
[考研] 材料调剂 +9 革微桂 2026-04-04 9/450 2026-04-05 08:27 by 544594351
[考研] 一志愿双非085502，267分，过四级求调剂 +3 再忙也要吃饭啊 2026-04-03 3/150 2026-04-04 05:03 by gswylq
[考研] 311求调剂 +11 勇敢的小吴 2026-04-02 11/550 2026-04-03 21:46 by qlm5820
[考研] 求调剂 +4 15064154688 2026-04-03 5/250 2026-04-03 15:07 by zrongyan
[考研] 机械专硕297 +3 Afksy 2026-04-03 3/150 2026-04-03 14:24 by 1753564080
[考研] 081200-11408-276学硕求调剂 +6 崔wj 2026-04-02 6/300 2026-04-03 10:19 by 蓝云思雨
[考研] 一志愿山东大学，085600，344 +7 魏子per 2026-04-02 8/400 2026-04-02 21:12 by 百灵童888
[考研] 261求B区调剂 +5 明仔· 2026-04-01 7/350 2026-04-02 11:17 by 邹尉尉
[考研] 310分求调剂 +4 成功上岸wang 2026-04-01 4/200 2026-04-01 20:35 by liu823948201
[考研] 08工科，295，接受跨专业调剂 +6 lmnlzy 2026-03-31 6/300 2026-04-01 11:02 by 逆水乘风
[考研] 326求调剂 +4 崽崽仔 2026-03-31 4/200 2026-04-01 09:58 by 我的船我的海
[考研] 求0861交通运输专硕or材料专硕调剂 +4 勒布朗@ 2026-03-31 4/200 2026-04-01 09:54 by 一只好果子?
[考研] 一志愿 南京航空航天大学 ，080500材料科学与工程学硕 +10 @taotao 2026-03-31 11/550 2026-04-01 09:43 by xiayizhi
[考研] 调剂 +4 GK72 2026-03-30 4/200 2026-03-30 20:32 by dick_runner
信息提示
关闭
请填处理意见
关闭
