[求助] 板坯结晶器流场

利用Flunet进行板坯连铸结晶器计算时，发现流场总是不正确。请教各位，是什么原因。有益的回答提供金币。计算条件如下：
整体采用六面体网格，局部复杂区域采用非结构网格。非稳态计算，欧拉模型，基本相为钢液，第二相为氩气，混合物入口条件为强度和水力直径，液体为速度入口边界条件，气体为速度入口边界条件，出口气体和液体都为压力出口边界条件。采用phase coupled simple算法。

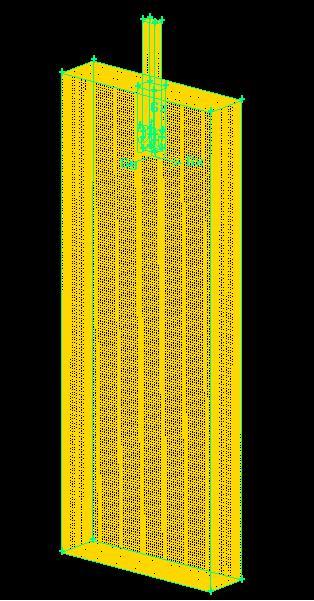

网格划分见附件。

回复此楼

» 猜你喜欢
敬时爱日
1楼 2012-12-20 11:59:20
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

312367697

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★
感谢参与，应助指数 +1
sun7210442: 金币+2, ★有帮助 2012-12-20 15:54:23
臭水沟: 金币+2, 谢谢交流~~ 2012-12-20 23:05:47
1.用VOF模型，SIMPLE或PISO
2.入口处气体体积分数设为0，速度0
3.出口：上部气体压力出口和下部钢液速度出口，这个速度值用拉速
赞一下 回复此楼
2楼2012-12-20 14:31:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun7210442

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 312367697 at 2012-12-20 14:31:58
1.用VOF模型，SIMPLE或PISO
2.入口处气体体积分数设为0，速度0
3.出口：上部气体压力出口和下部钢液速度出口，这个速度值用拉速

我用vof模型算算看，入口处体积分数为0，我也设置过，但好像结果也不对。谢谢提供帮助。不明白的地方再请教
赞一下 回复此楼
敬时爱日
3楼2012-12-20 16:38:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun7210442

金虫 (小有名气)

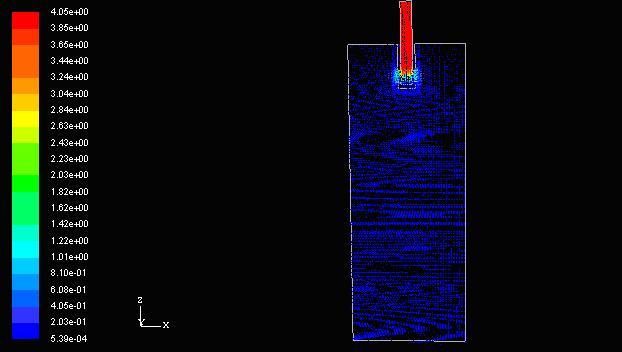

这是我算出来的流场，不是双循环流场。

赞一下 回复此楼
敬时爱日
4楼2012-12-20 16:42:04
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun7210442

金虫 (小有名气)
引用回帖:
2楼: Originally posted by 312367697 at 2012-12-20 14:31:58
1.用VOF模型，SIMPLE或PISO
2.入口处气体体积分数设为0，速度0
3.出口：上部气体压力出口和下部钢液速度出口，这个速度值用拉速

关于出口：上部气体压力出口，下部钢液为速度出口，这种出口边界条件怎么设置，在gambit中设置吗，如果gambit中设置为压力出口，在Fluent中液体和气体都是压力出口边界条件？求解答
赞一下 回复此楼
敬时爱日
5楼2012-12-20 21:50:22
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mazhifei521

银虫 (初入文坛)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
xiegangmai: 金币+1, 谢谢参与 2012-12-22 00:03:09
sun7210442: 金币+1, ★有帮助 2012-12-23 09:52:56
入口设成速度入口，出口设压力出口，上面设成自由面，入口气体体积分数设为0.
赞一下 回复此楼
沟通，思考，努力！
6楼2012-12-22 00:00:11
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun7210442

金虫 (小有名气)
引用回帖:
6楼: Originally posted by mazhifei521 at 2012-12-22 00:00:11
入口设成速度入口，出口设压力出口，上面设成自由面，入口气体体积分数设为0.

我是这么设置的，但计算流场不对，不是双循环流场
赞一下 回复此楼
敬时爱日
7楼2012-12-23 09:52:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

mazhifei521

银虫 (初入文坛)

【答案】应助回帖

★
sun7210442: 金币+1, ★有帮助 2012-12-23 20:01:37
有做过类似的，你考虑电磁搅拌，电磁制动吗？把cas文件给我下，帮你看下。
赞一下 回复此楼
沟通，思考，努力！
8楼2012-12-23 14:15:14
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

sun7210442

金虫 (小有名气)
引用回帖:
8楼: Originally posted by mazhifei521 at 2012-12-23 14:15:14
有做过类似的，你考虑电磁搅拌，电磁制动吗？把cas文件给我下，帮你看下。

只有水口吹氩，不考虑磁场。谢谢
赞一下 回复此楼
敬时爱日
9楼2012-12-23 20:01:18
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

meercy

新虫 (小有名气)

【答案】应助回帖

★
xiegangmai: 金币+1, 谢谢参与！ 2013-03-26 21:15:34
貌似没有考虑重力
赞一下 回复此楼
10楼2013-03-26 10:22:01
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖
