[求助] 气体扩散电极

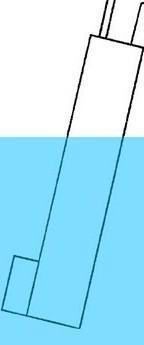

气体扩散电极怎么组装在这个聚四氟支架里的呢？
文章中提到这么一句话 The PTFE holder contained a Pt ring as current collector, and gases were fed from the back of the electrode.
  但我还是不明白气体扩散电极怎么放在这里边的，还有铂环是什么作用，放在什么位置。
请高手指教

回复此楼

» 收录本帖的淘帖专辑推荐

科研专贴

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-20 11:14:13
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
857688363: 金币+5, 感谢应助 2012-12-20 14:18:58
电流型溶解O2传感器就采用的是这种结构。这种管中安装了两个电极：一个是阳极Ag，一个是阴极Au 或你说的Pt环，这个两个电极接上外电源就构成了一个最简单的电解槽。这里的聚四氟支架外应该有一层高分子透氧膜。
  测氧气的工作原理：一般外加在这两个电极之间的电压是0.75V，当溶液中的O2渗透过高分子膜（聚四氟乙烯膜，PDMS等）与管中的阴极（就是你说的pt环）接触并发生电化学还原反应，电路中电流的大小与O2分子在电极上的量成正比，因此，根据可以根据电流的大小得知溶液中O2的含量。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-12-20 12:05:54
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

fscandy56

新虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-12-20 12:05:54
电流型溶解O2传感器就采用的是这种结构。这种管中安装了两个电极：一个是阳极Ag，一个是阴极Au 或你说的Pt环，这个两个电极接上外电源就构成了一个最简单的电解槽。这里的聚四氟支架外应该有一层高分子透氧膜。
   ...

谢谢  您的回复！
这事一个装扩散电极的聚四氟支架，我想知道那个扩散电极是怎么装上的，我想知道内部结构是什么，扩散电极的导线是怎么伸出来的，那个铂环放在哪？麻烦说说。

赞一下 回复此楼
3楼2012-12-20 22:00:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

Pt 环是放卡在在四氟乙烯上（支管口后面），支管口表面应该安装了一层透氧膜的。这种机构自己加工，或者到天津一家专做电极的公司去买就行了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
4楼2012-12-20 23:26:09
