[求助] 如何用origin作彩色三元等焓图？

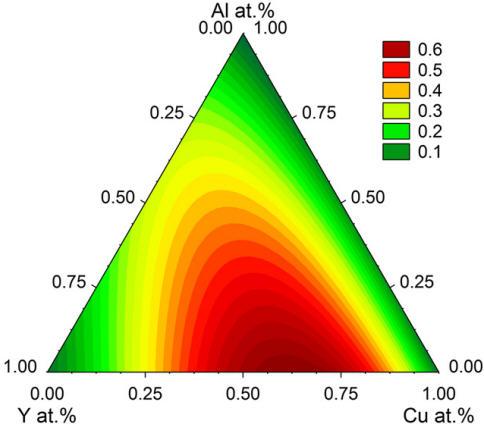

单独用线表示的等焓图比较容易，但是彩色的三元等焓图怎么作？请大家支招。

回复此楼

» 收录本帖的淘帖专辑推荐

Origin-数据处理 软件与教程 材料模拟与数字计算方法 材料加工 冲压
杂货铺 点滴

» 猜你喜欢

» 本主题相关价值贴推荐，对您同样有帮助:
1楼 2012-12-18 22:44:50
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangmse

金虫 (小有名气)

【答案】应助回帖

★
感谢参与，应助指数 +1
阿拉雷36: 金币+1, ★有帮助, 通常的操作方式，没说到关键地方 2012-12-19 08:49:10
xyz三列，X+Y+Z=1，然后plot，specialized，ternary，最后再调整。
赞一下 回复此楼
2楼2012-12-19 08:35:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangmse

金虫 (小有名气)

【答案】应助回帖

★ ★ ★ ★ ★ ★ ★ ★ ★
阿拉雷36: 金币+9, ★★★★★最佳答案, 终于搞定了，原来是我的版本太低（8.0），刚刚换成8.5以后就按上面步骤搞定了 2012-12-19 09:09:51
XYZZ四列数据，前三列X+Y+Z=1，选中四列，然后plot，contour，ternary contour，完成，呵呵。
赞一下(1人) 回复此楼
3楼2012-12-19 08:45:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)
引用回帖:
2楼: Originally posted by zhangmse at 2012-12-19 08:35:49
xyz三列，X+Y+Z=1，然后plot，specialized，ternary，最后再调整。

谢谢回复，但是这个是同通常操作，经常用的，关键是"最后再调整"是怎么回事？如何实现用颜色分区。
赞一下 回复此楼
4楼2012-12-19 08:50:49
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangmse

金虫 (小有名气)
引用回帖:
4楼: Originally posted by 阿拉雷36 at 2012-12-19 08:50:49
谢谢回复，但是这个是同通常操作，经常用的，关键是"最后再调整"是怎么回事？如何实现用颜色分区。...

看第二次回复。。呵呵，第一次回错了，第二次自己试验过了，可以做出来的，，，祝好
赞一下 回复此楼
5楼2012-12-19 12:16:46
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)
引用回帖:
5楼: Originally posted by zhangmse at 2012-12-19 12:16:46
看第二次回复。。呵呵，第一次回错了，第二次自己试验过了，可以做出来的，，，祝好...

刚才一口气升级到9.0，效果基本出来了，不过还有个问题，就是颜色之间的那些线去不掉，看了所有调整项，有一个设置线条的show选项应该有关，但是它是灰色的。请支招。
赞一下 回复此楼
6楼2012-12-19 12:20:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

zhangmse

金虫 (小有名气)
这个和数据有关的，数据太少，过渡不够smooth，所以会出现比较明显的线，，一般通过plot detail不能解决的就考虑一下数据是不是够多。
赞一下 回复此楼
7楼2012-12-19 12:35:25
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

逍遥水手

木虫 (正式写手)
哈哈哈，我知道这个图来自哪篇文章。
赞一下 回复此楼
8楼2012-12-19 19:54:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

阿拉雷36

木虫 (著名写手)
已经完全搞定，详细设置需要点击列标题，比如“Fill”、“line”等，设置项很丰富，看来软件升级了还是很好的，可以体现的更生动。另外有了ternary contour，可以不需要很多的点，几百个实际上就可以产生拟合的分区了，我分别尝试了300、500、10000、50000个点的情况，如果图形不是很发杂的情况下，300个点足够使用，最多调一下smooth，搞小一点就可以出现平滑的曲线了，反而是点太多了，生成分区很慢，结果基本看不出来有什么差异，这样一来就可以少计算很多数。以前我都是算出至少4万个点才能描出连续的三元等焓图，现在方便多了。
赞一下 回复此楼
9楼2012-12-19 23:43:58
