小木虫论坛-学术科研互动平台 » 化学化工区 » 化工设备 » 静设备 » 请大神帮忙解说一下这个分离器。谢谢！ 分离器的各部件名称及其作用。
61/1返回列表
查看: 992  |  回复: 5
只看楼主 @他人 存档 新回复提醒 (忽略) 收藏    在APP中查看

王金鑫

铜虫 (小有名气)

[求助] 请大神帮忙解说一下这个分离器。谢谢！ 分离器的各部件名称及其作用。

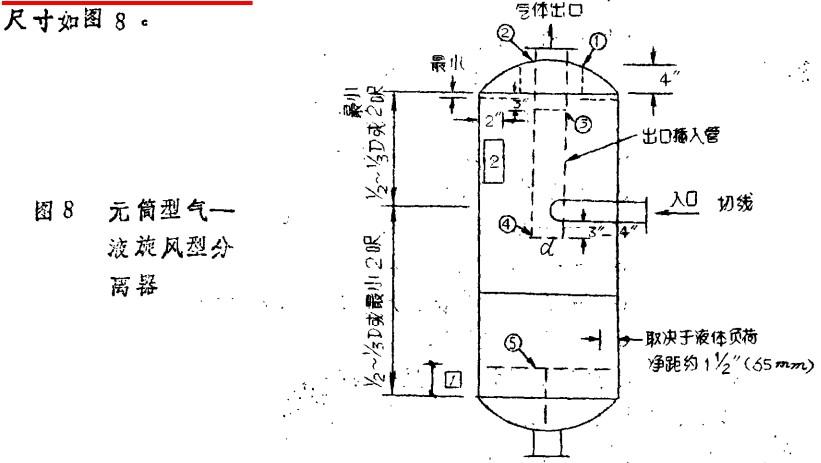

请大神帮忙解说一下这个分离器。谢谢！
分离器的各部件名称及其作用。
回复此楼

» 猜你喜欢
1楼 2012-12-17 10:46:19
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

o0丽妃0o

新虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
目测这个是闪蒸罐。
赞一下 回复此楼
2楼2012-12-17 11:25:06
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

o0丽妃0o

新虫 (小有名气)

【答案】应助回帖

★
supercooling: 金币+1, 欢迎常来化工设备版！ 2012-12-17 19:05:48
不对，看来是旋风分离器，你这个图纸不全，难以讲解，除非理解里面所有代号含义的人。
赞一下 回复此楼
3楼2012-12-17 11:27:16
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

o0丽妃0o

新虫 (小有名气)

【答案】应助回帖

大致的意思就是进口处以切线进入，然后液体因为质量重，动量大，所以会粘附在器壁上，然后流下去，而气体则通过中间的出气管出去，为了保证分离的连续进行，在液体里面会有一个储液装置，只有超过一定的液面液体才会流下去。保证在容器内形成夜封，避免气体从下部流出。
赞一下 回复此楼
4楼2012-12-17 11:29:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小-虫子

木虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
图纸很多尺寸还为确定，原理应该是旋风分离器的，很多代号没标出来；有点类似圆柱式气液旋流分离器，尺寸应该取顶部气体的含液量、底部液体的携气量，不同的物流要模拟计算
赞一下 回复此楼
5楼2012-12-17 12:59:43
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

魔月99

铁虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
应该跟图上标的一致就是普通的旋风分离器嘛
赞一下 回复此楼
6楼2012-12-17 16:16:51
