[求助] 模型只受纵向的拉力但是却发现了X、Y方向的位移是怎么回事？

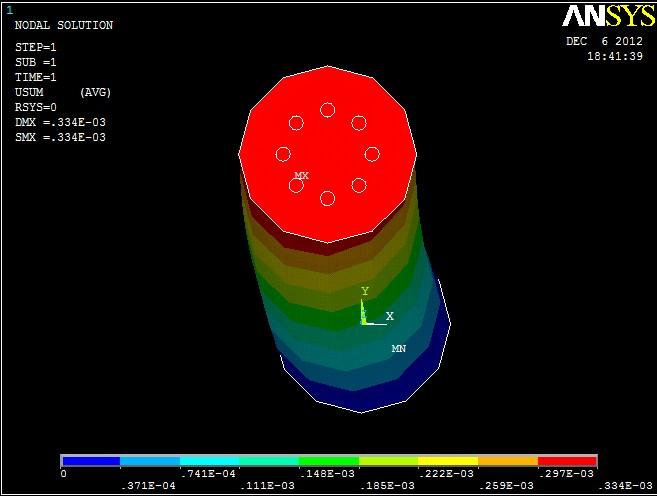

我用ANSYS做拉伸试验模拟，在模型下表面加了约束，然后只在上表面加一个纵向的拉力，可是结果显示出现了X、Y方向的位移这是怎么导致的？哪位高手能指点一下！！

回复此楼

» 猜你喜欢
好好科研，天天进步！！！
1楼 2012-12-15 16:38:34
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★
感谢参与，应助指数 +1
liuxiaokai: 金币+3, ★有帮助 2012-12-16 16:16:35
臭水沟: 金币+2, 谢谢交流~~ 2012-12-18 21:09:43
这是材料的泊松比在起作用，看一下弹性力学吧，里面有具体介绍。
实际上，你想一想，在拉伸时，试件的横截面应该变小 (变细)，不就是发生横向位移了吗？如果拉伸时，横向不发生变形，即横截面一直不变，试件越拉越长，岂不是体积越来越大吗？
赞一下(1人) 回复此楼
2楼2012-12-16 09:50:29
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxiaokai

银虫 (小有名气)
引用回帖:
2楼: Originally posted by htbbzzg at 2012-12-16 09:50:29
这是材料的泊松比在起作用，看一下弹性力学吧，里面有具体介绍。
实际上，你想一想，在拉伸时，试件的横截面应该变小 (变细)，不就是发生横向位移了吗？如果拉伸时，横向不发生变形，即横截面一直不变，试件越拉越 ...

按照您的意思的话，我这是正常的吗？我也不知道这叫不叫弯曲？要是弯曲的话，是不是不应该出现呢？
赞一下 回复此楼
好好科研，天天进步！！！
3楼2012-12-16 16:15:23
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★
臭水沟: 金币+1, 谢谢交流~~ 2012-12-18 21:09:49
在一个方向施加载荷,在其它方向也会发生位移 (泊松比的影响), 这与是否弯曲无关,而是一个一般性的规律.
    不过,从你提供的图片来看,受力的杆好像已经不是直线,即有可能发生了弯曲变形. 这说明你的问题中，另外两个方向的位移,不仅仅是泊松比造成的,还有其它原因.
赞一下 回复此楼
4楼2012-12-16 17:00:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxiaokai

银虫 (小有名气)
引用回帖:
4楼: Originally posted by htbbzzg at 2012-12-16 17:00:48
在一个方向施加载荷,在其它方向也会发生位移 (泊松比的影响), 这与是否弯曲无关,而是一个一般性的规律.
    不过,从你提供的图片来看,受力的杆好像已经不是直线,即有可能发生了弯曲变形. 这说明你的问题中，另外两 ...

嗯嗯……我也感觉是这样的，可是是什么原因呢？我认为应该会发生圆柱上部变细等现象是正常的，可是出现弯曲变形就不太正常了，是这样吗？
赞一下 回复此楼
好好科研，天天进步！！！
5楼2012-12-16 20:13:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)

【答案】应助回帖

★ ★ ★ ★ ★ ★
liuxiaokai: 金币+5, ★有帮助 2012-12-17 09:25:12
臭水沟: 金币+1, 谢谢交流~~ 2012-12-18 21:10:00
似乎不正常，但肯定有理由，但是需要了解你的模型的全面情况才行。
赞一下 回复此楼
6楼2012-12-17 08:09:24
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

liuxiaokai

银虫 (小有名气)
引用回帖:
6楼: Originally posted by htbbzzg at 2012-12-17 08:09:24
似乎不正常，但肯定有理由，但是需要了解你的模型的全面情况才行。

你加我QQ吧，352929859，用QQ聊会比较方便点！！麻烦你了啊！！
赞一下 回复此楼
好好科研，天天进步！！！
7楼2012-12-17 09:21:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
我一般不用 QQ，你可以发邮件给我：  htbbzzg@163.com
赞一下 回复此楼
8楼2012-12-17 16:40:28
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

htbbzzg

铁杆木虫 (著名写手)
★ ★
xiegangmai: 金币+2, 谢谢参与 2012-12-20 09:09:09
看了你的模型，感觉主要与你使用的单元有关。
你使用了 10 节点的四面体单元，虽然你的结构是对称的，但是划分出来的网格可能对称性很差，这样一来，计算结果的对称性也很差。如果改用 20 节点的六面体单元，划分出来的网格对称性会比较好，计算结果的对称性也就会较好，就不会出现这种类似弯曲的情况了。
按照后一种办法计算的结果云图见附件，圆筒保持为直线，无论拉还是压，结果都一样。

http://kuai.xunlei.com/d/LnU4DdjpWGHSUAQA30d?p=130497
http://kuai.xunlei.com/d/LnU4Ddvpa2HSUAQA6c2?p=130497
赞一下 回复此楼
9楼2012-12-20 08:54:08
