[求助] 求助高手

请问这个是用什么仪器测的，叫什么，只知道它能反映活性物质材料的扩散系数

回复此楼

» 猜你喜欢

» 本主题相关商家推荐: (我也要在这里推广)
1楼 2012-12-12 15:22:17
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

★ ★
感谢参与，应助指数 +1
857688363: 金币+2, 感谢应助 2012-12-12 17:03:12
应该是用电化学阻抗法测出的体系的阻抗实部与频率（这里是角频率2*pi*f)的相关图。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
2楼2012-12-12 15:54:45
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

tanglianxing

木虫 (著名写手)

锂电材料“砖家”

【答案】应助回帖

★
感谢参与，应助指数 +1
857688363: 金币+1, 感谢应助 2012-12-12 17:03:19
这个是用EIS测试的
赞一下 回复此楼
“砖家”到处有，中国特别多。
3楼2012-12-12 16:17:33
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linya888

木虫 (初入文坛)
引用回帖:
3楼: Originally posted by tanglianxing at 2012-12-12 16:17:33
这个是用EIS测试的

嗯，能说的详细点吗，我们测的只有交流主抗那个图，这个是咋做出来的啊？
赞一下 回复此楼
4楼2012-12-13 18:41:27
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linya888

木虫 (初入文坛)
引用回帖:
2楼: Originally posted by Jackcd12 at 2012-12-12 15:54:45
应该是用电化学阻抗法测出的体系的阻抗实部与频率（这里是角频率2*pi*f)的相关图。

嗯，能说的详细点吗，我们测的只有交流主抗那个图，这个是咋做出来的啊？角频率是怎么来的啊
赞一下 回复此楼
5楼2012-12-13 18:42:21
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

交流阻抗测试的数据中都有：阻抗实部，虚部，相位角，频率
你把阻抗的实部对频率（2*pi*f)作图不就得到他那个图了嘛。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
6楼2012-12-13 19:08:12
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

小黑369

银虫 (小有名气)

【答案】应助回帖

感谢参与，应助指数 +1
这是EIS交流阻抗图，角频率是设置的，这个是用orgin处理过的。
赞一下 回复此楼
7楼2012-12-13 19:08:58
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linya888

木虫 (初入文坛)
引用回帖:
7楼: Originally posted by 小黑369 at 2012-12-13 19:08:58
这是EIS交流阻抗图，角频率是设置的，这个是用orgin处理过的。

谢谢啊，能不能说的具体点，怎么一步一步做出来的，我们刚开始做，只有交流主抗那个半圆和直线的图，这个需要哪部分的数据，怎么处理，谢谢啊
赞一下 回复此楼
8楼2012-12-14 08:32:48
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

linya888

木虫 (初入文坛)
引用回帖:
6楼: Originally posted by Jackcd12 at 2012-12-13 19:08:12
交流阻抗测试的数据中都有：阻抗实部，虚部，相位角，频率
你把阻抗的实部对频率（2*pi*f)作图不就得到他那个图了嘛。

你好，首先谢谢你的细心回答，我们现在只有这两个图，能不能说的详细点，一步一步的说一下怎么做出来，要哪一部分数据，我们刚刚做实验室刚刚做锂电这一块，老师也不太了解，谢谢啊

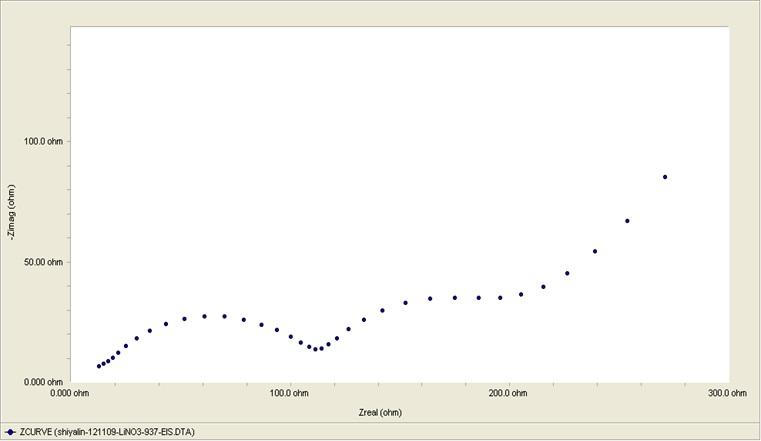

新建位图图像 (2).jpg



新建位图图像 (3).jpg
赞一下 回复此楼
9楼2012-12-14 08:38:30
已阅   回复此楼   关注TA 给TA发消息 送TA红花 TA的回帖

Jackcd12

至尊木虫 (知名作家)

【答案】应助回帖

按你给出的文献上的图，把你的Fig2中的X轴数据作Y轴，将Fig.3中的X轴作为X轴（转换成2×pi*f)作图就行了。
赞一下 回复此楼
Themoreamanlearns,themoreheknowshisignorance!
10楼2012-12-14 13:50:51
